VCHR30-TFR04DE
4 Einstellungen
• Zum Einstellen des Ausgangsdrucks kann die Einstellschraube im
unteren Bereich des Reglers gedreht werden. Siehe Abb. 3. Zunächst
die Kontermutter lösen.
• Die Einstellschraube (32 mm Schlüsselweite) kann mit einem
Schraubenschlüssel oder mit einem Schraubendreher über die Bohrung
(Ø11 mm im Schraubenkopf) gedreht werden.
Warnung
• Bei der Einstellung des Ausgangsdrucks den Druck auf der Ein- und
Ausgangsseite beachten.
• Ein Überdrehen der Einstellschraube kann die inneren Komponenten
beschädigen.
• Der Einstelldruck an der Ausgangsseite muss unter 85% des
Eingangsdrucks liegen.
• Bei einem Druck von über 85% kann es zu Schwankungen des
Durchflusses oder des Drucks an der Eingangsseite kommen, was zu
einem instabilen Betrieb führen kann.
• Der maximale Wert des Einstelldruckbereichs verfügt über einen
Toleranzbereich. Daher kann der Einstelldruck diesen Wert übersteigen.
• Die Kontermutter festziehen, sobald die Einstellung abgeschlossen ist.
Die Kontermutter ist nicht manipulationssicher. Geeignete Maßnahmen
gegen
vorhersehbaren
Missbrauch
treffen,
wenn
dieser
Gefahrensituation verursachen kann.
Achtung
• Die Einstellung nach sorgfältiger Überprüfung des Eingangsdrucks vornehmen.
• Beim Einstellen des Ausgangsdrucks wirkt ein Drehmoment auf die
Einstellschraube ein. Für das Produkt separate Befestigungen vorsehen,
damit das Drehmoment nicht auf die externen Leitungen übertragen wird.
Richtwerte für das Anzugsdrehmoment der Einstellschraube
Einstelldruck
1 MPa
2 MPa
3 MPa
4 MPa
Anzugsdrehmoment N·m
3
6
9
12
Tabelle 2
• Die Einstellung des Ausgangsdrucks muss aufsteigend ausgeführt
werden.
• Wenn die Druckeinstellung absteigend erfolgt, kann der Einstelldruck
unter den erforderlichen Wert fallen.
• Ein Drehen der Einstellschraube in Uhrzeigersinn erhöht den
Einstelldruck.
• Eine Drehung gegen den Uhrzeigersinn senkt den Einstelldruck an der
Ausgangsseite.

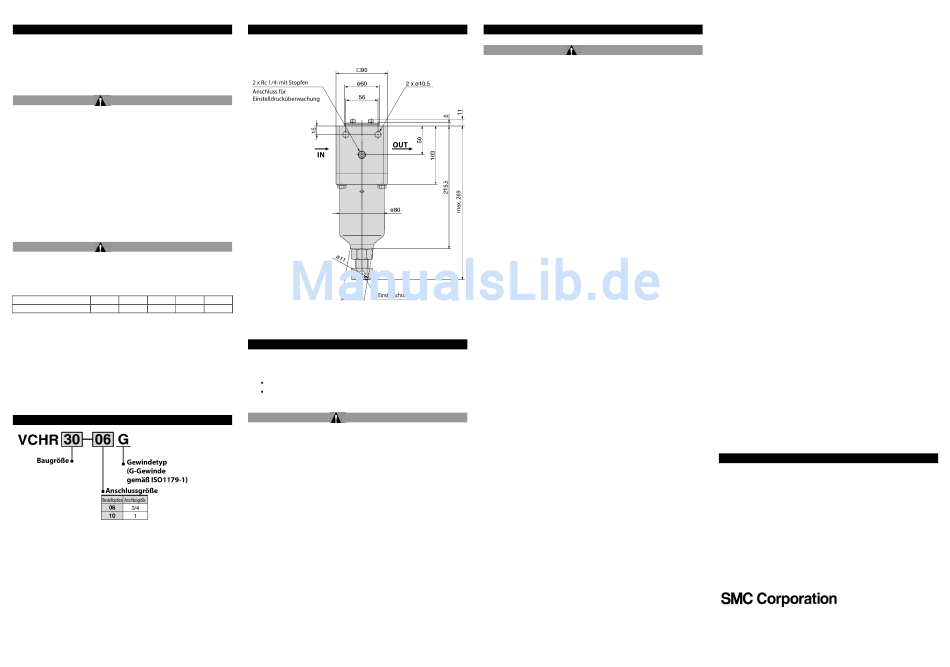

5 Bestellschlüssel
6 Außenabmessungen (mm)
Abb. 5
eine
5 MPa
15
7 Wartung
7.1 Allgemeine Wartung
• Dieses Produkt erfordert keine Wartung.
Hinweise zu beachten:
Den einwandfreien Betrieb des Reglers regelmäßig prüfen.
Sicherstellen,
dass
sich
keine
Fremdkörper am Regler ansammeln, insbesondere im Umfeld der
Entlüftungsanschlüsse und der Einstellschraube.
Achtung
• Die Nichtbeachtung dieser Anweisungen kann Fehlfunktionen des
Produkts und Schäden am Gerät oder an der Anlage verursachen.
• Druckluft kann bei nicht sachgerechtem Umgang gefährlich sein.
Wartungsarbeiten an Druckluftsystemen dürfen nur von entsprechend
ausgebildetem Personal vorgenommen werden.
• Vor der Durchführung von Wartungsarbeiten muss unbedingt die Strom-
bzw. Druckluftversorgung abgeschaltet werden. Stellen Sie sicher, dass
die Druckluft vollständig in die Atmosphäre entlüftet wird.
• Schalten Sie nach der Installation und Wartung die Stromversorgung
und
die
Druckluftversorgung
wieder
ein
entsprechenden Funktions- und Leckagetests durch, um sicherzustellen,
dass der Druckregler korrekt installiert ist.
• Nehmen Sie keine Änderungen an den Produkten vor.
• Das Produkt darf nicht zerlegt werden, es sei denn, die Anweisungen in
der Installations - oder Wartungsanleitung erfordern dies.
8 Betriebseinschränkungen
• Dieses Produkt darf nicht als Ausrüstungsteil mit Sicherheitsfunktion
gemäß der Druckgeräte-Richtlinie 97/23/EG verwendet werden.
• Wenn der Ausgangsdruck den Einstelldruck am Ausgang übersteigt und
dies Schäden oder Fehlfunktionen der Ausrüstung zur Folge haben
kann, muss eine Schutzvorrichtung installiert werden.
• Der Ausgangsdruck kann schwanken, wenn lange Zeit keine Druckluft
verbraucht wurde oder weil ausgangsseitig ein geschlossener Kreislauf
oder eine Balancersteuerung verwendet wurde.
• Aus dem Ausgang des Druckreglers kann Schmierfett austreten, da die
inneren, gleitenden Bauteile sowie die Dichtungen gefettet sind.
• Nicht
in
Schaltkreisen
Entlüftungsempfindlichkeit oder Einstellgenauigkeit erforderlich ist.
Dennoch sind folgende
Verschmutzungen
oder
und
führen
Sie
die
Warnung
einsetzen,
in
denen
eine
hochpräzise
9 Kontakt
ÖSTERREICH
BELGIEN
BULGARIEN
TSCHECH. REP.
DÄNEMARK
ESTLAND
FINNLAND
FRANKREICH
DEUTSCHLAND
GRIECHENLAND
UNGARN
IRLAND
ITALIEN
URL:
http// www.smcworld.com (Global)
Die Angaben können ohne vorherige Ankündigung vom Hersteller geändert werden.
©
2013
SMC Corporation. Alle Rechte vorbehalten.
LETTLAND
(43) 2262 62280-0
(371) 781 77 00
LITAUEN
(32) 3 355 1464
(370) 5 264 8126
NIEDERLANDE
(359) 2 974 4492
(31) 20 531 8888
NORWEGEN
(420) 541 424 611
(47) 67 12 90 20
POLEN
(45) 7025 2900
(48) 22 211 9600
PORTUGAL
(372) 651 0370
(351) 21 471 1880
RUMÄNIEN
(358) 207 513513
(40) 21 320 5111
SLOWAKEI
(33) 1 6476 1000
(421) 2 444 56725
SLOWENIEN
(49) 6103 4020
(386) 73 885 412
SPANIEN
(30) 210 271 7265
(34) 945 184 100
SCHWEDEN
(36) 23 511 390
(46) 8 603 1200
SCHWEIZ
(353) 1 403 9000
(41) 52 396 3131
GROSSBRITANNIEN
(39) 02 92711
(44) 1908 563888
http// www.smceu.com (Europa)
Seite 2 von 2
