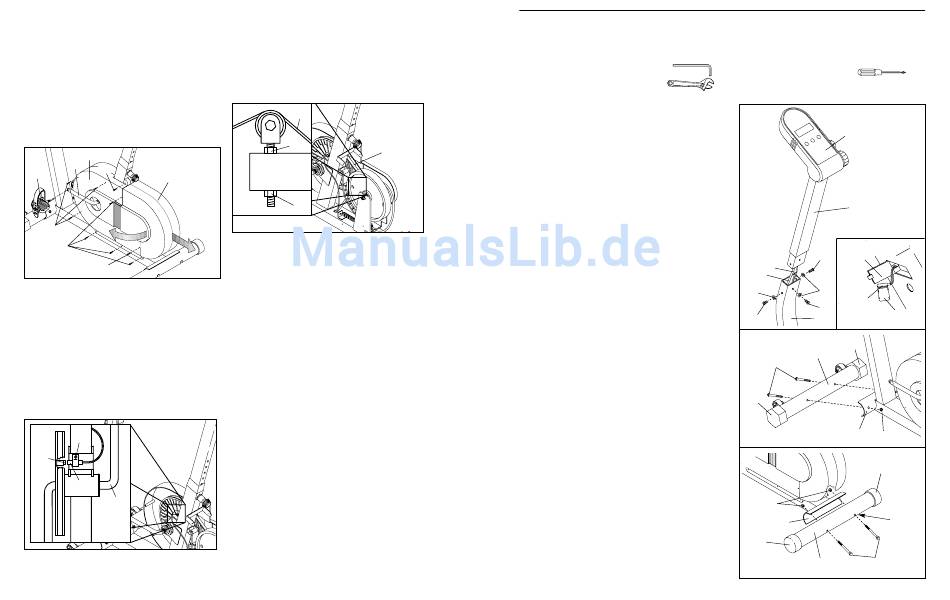

EINSTELLEN DES DREHKRANZES
Sollte der Computer falsches Wiedergabe anzeigen,
sollten Sie den Drehkranz neu einstellen. Um den
Drehkranz einzustellen, entfernen Sie die linke
Seitenschutzplat-te (24) und die Schwungraddeckel
(31). Drehen Sie das linke Pedal (20) mit Hilfe eines
verstellbaren Schraubenschlüssels im Uhrzeigersinn
und entfernen Sie es. Nächst, nehmen Sie den
gezeigte Schrauben (2, 32, 35, 49) ab. Drehen Sie
den linke Arm der Tretkurbel (22) an der gezeigte
Stelle, und schieben Sie die linke Seiteschutzplatte
und die Schwungraddeckel zur Seite.
24
22
32
20
31
2
35
49
Als nächstes suchen Sie den Drehkranz (4). Drehen
Sie die Tretkurbel (22) so, daß der Magnet (33) dem
Drehkranz gegenüber liegt. Lockern Sie die angezo-
gene Schraube (35), entfernen Sie sie jedoch nicht!
Schieben Sie den Drehkranz entweder etwas näher
zum Magneten hin oder etwas weiter vom Magneten
weg. Ziehen Sie die Schraube wieder an. Drehen Sie
die Tretkurbel ein paarmal. Wiederholen Sie diesen
Vorgang so lange, bis der Computer die richtige
Wiedergabe anzeigt. Wenn der Drehkranz richtig ein-
gestellt ist, befestigen Sie die linke Seitenschutzplatte,
und die Schwungrad und das Pedal wieder.
35
33
4
22
EINSTELLEN DES ANTRIEBGURTES
Der Antriebsgurt (1) des Heimfahrrades muß immer
richtig eingestellt sein. Sollte sich der Gurt lösen, als
sollte er wieder stramm gezogen werden. Dafür neh-
men Sie die linke Seitenschutzplatte und den
Scwungraddeckel ab. Sehen Sie die Anweisungen auf
Seite 12 und ent fernen Sie die Teile.
1
44
1
44
Um den Antriebgurt anzuziehen, lösen Sie den unte-
rem M10 Nylon-Verschlußmutter (44), dann zeihen
Sie den oberen M10 Nylon-Verschlußmutter (44) ein
bischen; Seien Sie vorsichtig, damit Sie den
Antriebgurt nicht zu fest ziehen. Wenn der
Antriebgurt richtig ein gestellt ist, ziehen Sie den unte-
ren M10 Nylon-Verschlußmutter (44) an und befesti-
gen Sie wieder die linke Seitenschutzplatte, den
Schwungraddeckel, und das linke Pedal.
12
MONTAGE
Legen Sie alle Teile des Heimfahrrades auf einer dafür freigemachten Fläche aus und entfernen Sie alle
Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist.
Zusätzlich zu den beigelegten Inbusschlüsseln
zwei verstellbare Schraubenschlüssel
1. Halten Sie den Lenkerpfosten (19) neben dem
Rahmen (13), wie gezeigt. Führen Sie das
Wiederstandskabel (6) zu und den Drehkranz mit
Draht (4) in den Rahmen, und dann schieben Sie
den Lenkerpfosten im Rahmen. Seien Sie vorsich-
tig, damit den Wiederstandknopf mit Kabel oder
der Drehkranz mit Draht nicht gedrückt wird.
Befestigen Sie den Lenkerpfosten mit drei
M10 x 22mm Schrauben (55) und drei M10
Verschlußunterlegscheiben (61).
Der Computer (5) benötigt eine 9V Batterie (nicht
inbegriffen). Eine alkalische Batterie ist empfohlen.
(Siehen Zeichnung). Sie finden den Batterien
Deckel am hinteren Teil des Computers. Schieben
Sie den Batterien Deckel nach links und machen
Sie ihn wie gezeigt auf. Drücken Sie eine Batterie
in die Batterienklammer, und installisieren Sie so
die Batterie im Computer. Machen Sie die
Batterientür zu und schieben Sie sie nach rechts.
2. Gehen Sie sicher, daß die verstellbarn Endkappen
(25) auf den Enden des Vordere Stabilisators (27)
angebracht sind.
Befestigen Sie den vorderen Stabilisator (27) mit
zwei M10 x 75mm Schraubenbolzen (54) und zwei
M10 Nylon Verschlüßmuttern (44) am Rahmen (13).
3. Gehen Sie sicher, daß die Runden Endkappen (15)
auf die Enden den hinteren Stabilisators (16) ange-
bracht sind.
Halten Sie den hinteren Stabilisator (16) gegen den
hinteren Teil des Rahmens (13) fest, damit die vier-
eckigen Löcher vom Rahmen entfernt sind.
Befestigen Sie den hinteren Stabilisator mit zwei
M10 x 75mm Schraubenbolzen (54) und zwei M10
Nylon-Verschlüßmuttern (44).
, braucht man einen Kreuzschlüssel
.
1
5
19
Batterie
Deckel
55
4
6
61
61
Batterie
55
Klammer
Batterie
55
13
2
25
27
54
25
13
44
3
15
44
Viereck
13
Löcher
15
16
54
5
und
5
