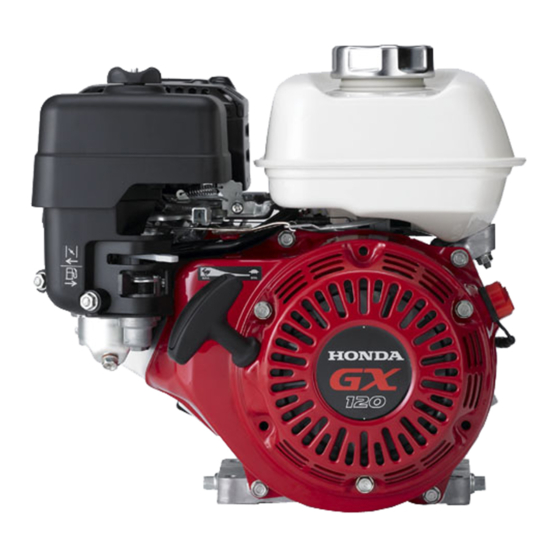

Honda GX120 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Honda Anleitungen
  4. Motoren
  5. GX120
  6. Bedienungsanleitung

Honda GX120 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für GX120:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

EINFÜHRUNG
Vielen Dank, dass Sie sich für einen Motor von Honda entschieden haben.
Wir möchten Ihnen dabei helfen, die besten Ergebnisse mit Ihrem neuen
Motor zu erzielen und ihn sicher zu betreiben. Dieses Handbuch enthält
diesbezügliche Informationen; bitte lesen Sie es sorgfältig durch, bevor Sie
den Motor in Betrieb nehmen. Bitte wenden Sie sich im Störungsfalle oder
mit Fragen zu Ihrem Motor an einen autorisierten Honda-Wartungshändler.
Alle Informationen in dieser Veröffentlichung beruhen auf dem zum
Zeitpunkt der Drucklegung aktuellen Produktinformationsstand. Honda
Motor Co., Ltd. behält sich das Recht vor, jederzeit und ohne
Vorankündigung Änderungen vornehmen zu dürfen, ohne hierdurch
irgendeine Verpflichtung einzugehen. Kein Teil dieser Veröffentlichung
darf ohne schriftliche Genehmigung reproduziert werden.
Dieses Handbuch ist als permanenter Bestandteil des Motors zu betrachten
und sollte bei einem Verkauf des Motors dem neuen Besitzer übergeben
werden.
Zusätzliche Informationen bezüglich Starten, Stoppen, Betrieb und
Einstellungen des Motors oder spezieller Wartungsanweisungen
entnehmen Sie bitte der Gebrauchsanleitung für die Ausrüstung, die durch
diesen Motor angetrieben wird.
Vereinigte Staaten, Puerto Rico und Amerikanische Jungferninseln:
Wir raten Ihnen, die Garantiepolice durchzulesen, um die
Garantieleistungen und Ihre Verantwortung als Besitzer voll zu verstehen.
Die Garantiepolice ist ein getrenntes Dokument, das Sie von Ihrem Händler
erhalten haben sollten.
SICHERHEITSANGABEN
Achten Sie auf Ihre eigene Sicherheit und die anderer Personen. Wichtige
Sicherheitsangaben finden Sie in diesem Handbuch und am Motor. Bitte
lesen Sie diese Angaben aufmerksam.
Eine Sicherheitsangabe weist auf potenzielle Verletzungsgefahren für Sie
und andere Personen hin. Jede Sicherheitsangabe ist durch ein
Achtungssymbol
und eines der drei Schlüsselwörter GEFAHR,
WARNUNG oder VORSICHT gekennzeichnet.
Diese Schlüsselwörter haben die folgenden Bedeutungen:
Jede dieser Angaben gibt Aufschluss über die Art der Gefahr, die
möglichen Folgen und die Abhilfemaßnahmen zur Vermeidung oder
Verringerung von Verletzungen.
SCHADENVERHÜTUNGSANGABEN
Außerdem enthält das Handbuch andere wichtige Textstellen, die durch
das Wort ACHTUNG gekennzeichnet sind.
Dieses Wort hat die folgende Bedeutung:
Bei Nichtbefolgung der Anweisungen besteht die Gefahr
einer Beschädigung des Motors oder anderer Sachwerte.
Diese Angaben sollen Ihnen dabei helfen, Schäden am Motor, an anderen
Sachwerten und an der Umwelt zu verhüten.
2005 Honda Motor Co., Ltd.
−
37Z4F703
00X37-Z4F-7030
Bei Nichtbefolgung der gegebenen
Anweisungen besteht HÖCHSTE
LEBENSGEFAHR bzw. die GEFAHR
LEBENSGEFÄHRDENDER VERLETZUNGEN.
Bei Nichtbefolgung der gegebenen
Anweisungen besteht LEBENSGEFAHR
bzw. die GEFAHR SCHWERER
VERLETZUNGEN.
Bei Nichtbefolgung der gegebenen
Anweisungen besteht
VERLETZUNGSGEFAHR.
Alle Rechte vorbehalten
GX120U1·GX160U1·GX200U
BEDIENUNGSANLEITUNG
MANUALE DELL'UTENTE
INSTRUKTIEHANDLEIDING
GX120 · GX160 · GX200
Die von diesem Produkt erzeugten Motorabgase
enthalten Chemikalien, die laut
Forschungsergebnissen des Bundesstaates
Kalifornien Krebs, Geburtsfehler oder Schäden an
den Fortpflanzungsorganen verursachen.
INHALT
EINFÜHRUNG
..................................
SICHERHEITSANGABEN
................
...........................................
.....................
.....................
...............
...............
.......................
TANKEN
.......................................
....................................
........................
......................
.................................
........................
Ölstandkontrolle
......................
...............................
...............................
...........................
...............................
DEUTSCH
.1
.1
..............................
.........
.2
..............
.2
..........................
............
.2
.......
.3
..............................
.........3
.4
....................................
.4
............
.4
............
.5
.6
..............
.7
.7
.7
..................................
........7
.7
.8
.8
.8
.9
.9
.........................
........9
.9
.9
.10
.10
.10
.11
..........
.12
.12
.......................
.13
...............
.13
.13
............
.13
.14
.15
......
.15
...
......
.16
...................
.16
...................
.16
...............
.16
.17
........17
....................
.18
......................
.18
...........
.18
......
.19
.19
...
...........
.20
.........
.20
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honda GX120

Inhaltszusammenfassung für Honda GX120

  • Seite 1: Inhaltsverzeichnis

    EINFÜHRUNG Vielen Dank, dass Sie sich für einen Motor von Honda entschieden haben. Wir möchten Ihnen dabei helfen, die besten Ergebnisse mit Ihrem neuen Motor zu erzielen und ihn sicher zu betreiben. Dieses Handbuch enthält BEDIENUNGSANLEITUNG diesbezügliche Informationen; bitte lesen Sie es sorgfältig durch, bevor Sie den Motor in Betrieb nehmen.

  • Seite 2: Sicherheitsinformation

    Diese Plakette warnt Sie vor möglichen Gefahren, um ernsthafte AUSPUFFTOPF Verletzungen vermeiden zu helfen. Lesen Sie sie bitte aufmerksam. Wenn sich die Plakette abgelöst hat oder schwer leserlich geworden ist, wenden Sie sich an Ihren Honda-Händler, um einen Ersatz zu bekommen. ZÜNDKERZE ANLASSERGRIFF Nur für kanadische Typen:...

  • Seite 3: Ausstattungsmerkmale

    AUSSTATTUNGSMERKMALE KONTROLLEN VOR DEM BETRIEB OIL ALERT -SYSTEM (Typen mit entsprechender Ausstattung) IST DER MOTOR BETRIEBSBEREIT? Das Oil Alert -System dient zur Verhinderung von Motorschäden, die durch unzureichende Ölmenge im Kurbelgehäuse verursacht werden. Um Ihre Sicherheit zu gewährleisten und die Lebensdauer der Ausrüstung Bevor der Ölstand im Kurbelgehäuse unter die Sicherheitsgrenze fallen zu maximieren, ist der Zustand des Motors vor jeder Inbetriebnahme zu kann, stoppt das Oil Alert -System den Motor automatisch (der...

  • Seite 4: Betrieb

    BETRIEB Den Motorschalter auf ON stellen. AUßER TYPEN MIT TYPEN MIT ELEKTRISCHEM VORKEHRUNGEN FÜR SICHEREN BETRIEB ELEKTRISCHEM STARTER STARTER Bitte lesen Sie die Abschnitte SICHERHEITSINFORMATION auf Seite und KONTROLLEN VOR DEM BETRIEB auf Seite , bevor Sie den Motor zum ersten Mal in Betrieb nehmen.

  • Seite 5: Stoppen Des Motors

    Den Starter betätigen. STOPPEN DES MOTORS STARTZUG: Zum Stoppen des Motors in einem Notfall schalten Sie einfach den Motorschalter aus (Stellung OFF). Bei normalen Verhältnissen gehen Sie Den Startgriff leicht ziehen, bis Widerstand zu spüren ist, dann den Griff wie nachfolgend beschrieben vor. Siehe Anweisungen des schnell durchziehen.

  • Seite 6: Einstellen Der Motordrehzahl

    EINSTELLEN DER MOTORDREHZAHL Den Gashebel auf die gewünschte Motordrehzahl einstellen. Für manche Motoranwendungen wird anstelle des hier gezeigten motormontierten Gashebels eine fernmontierte Drosselklappensteuerung verwendet. Siehe Anweisungen des Ausrüstungsherstellers. Angaben zur empfohlenen Motordrehzahl entnehmen Sie bitte der Gebrauchsanleitung für die durch diesen Motor angetriebene Ausrüstung. GASHEBEL MIN.

  • Seite 7: Wartung Des Motors

    Motor am besten kennt und für Wartungs- und Reparaturarbeiten optimal ausgerüstet ist. Um höchste Qualität und Zuverlässigkeit zu gewährleisten, verwenden Sie Unsachgemäße Wartung oder Nichtbehebung eines nur neue Original-Honda-Teile oder gleichwertige Teile für Reparatur und Problems vor der Inbetriebnahme kann eine Austausch. Funktionsstörung verursachen, die schwere oder lebensgefährliche Verletzungen zur Folge haben kann.

  • Seite 8: Empfohlenes Öl

    Belastung auftritt, wechseln Sie die Benzinmarke. Falls das Seite Klopfen oder Klingeln fortdauert, wenden Sie sich an einen autorisierten Honda-Wartungshändler. MOTORÖL Das Öl ist ein ausschlaggebender Faktor für die Leistung und Lebensdauer Betrieb des Motors bei fortwährendem Klopfen oder Klingeln kann des Motors.

  • Seite 9: Ölstandkontrolle

    Ölstandkontrolle Den Öleinfüllverschluss/Messstab einsetzen und sicher anziehen. ÖLEINFÜLLVERSCHLUSS/ Den Motorölstand bei gestopptem und waagerecht stehendem Motor ÖLMESSSTAB prüfen. Den Öleinfüllverschluss/Messstab abnehmen und sauber wischen. Den Öleinfüllverschluss/Messstab wie gezeigt in den Öleinfüllstutzen UNTERLEG- SCHEIBE einführen, ohne ihn einzudrehen, und dann zum Prüfen des Ölstands herausnehmen.

  • Seite 10: Ölwechsel

    6 : 1-Untersetzungsgetriebe 6 : 1-Untersetzungsgetriebe ÖLSTAND ÖLEINFÜLLSCHRAUBE Ölstandkontrollschraube mit Scheibe Das Öl bei warmem Motor ablassen. Warmes Öl läuft schnell und abnehmen und prüfen, ob sich der vollständig ab. Ölstand am Rand der Schraubenbohrung befindet. Zum Auffangen des Öls einen geeigneten Behälter unter das Untersetzungsgetriebe setzen, dann Einfüllschraube, Wenn sich der Ölstand unter der Ölstandkontrollschraube und Scheiben abnehmen.

  • Seite 11: Reinigung

    Reinigung STANDARD-DOPPELFILTEREINSATZTYP Schmutz von der Innenseite des Luftfiltergehäuses und -deckels mit einem feuchten Lappen abwischen. Darauf achten, dass kein Schmutz in Typen mit Doppel-Filtereinsatz den zum Vergaser führenden Luftkanal gelangt. FLÜGELMUTTER LUFTFILTERDECKEL Die Flügelmutter vom Den Schaumfiltereinsatz auf den Papiereinsatz setzen, und den Luftfilterdeckel abschrauben, und zusammengesetzten Luftfilter einbauen.

  • Seite 12: Ablagerungsbecher

    Flachprofiltypen Den Kraftstoffhahn auf ON stellen und auf Undichtigkeit prüfen. Den KLAMMER LUFTFILTERDECKEL O-Ring auswechseln, falls Undichtigkeit vorhanden ist. Die Luftfilterdeckelklipps aufschnappen, den ZÜNDKERZE Luftfilterdeckel abnehmen, und Empfohlene Zündkerzen: BPR6ES (NGK) den Luftfiltereinsatz entnehmen. W20EPR-U (DENSO) Den Luftfiltereinsatz in einer Lösung aus Haushalt- Die empfohlene Zündkerze hat den korrekten Wärmewert für normale Reinigungsmittel und warmem...

  • Seite 13: Funkenschutz

    Sonderzubehör erhältlich. In manchen Gebieten ist es illegal, einen Motor ohne Funkenschutz zu betreiben. Überprüfen Sie die örtlichen Gesetze und Lagerungsvorbereitung Vorschriften. Ein Funkenschutz ist bei autorisierten Honda- Eine sachgemäße Lagerungsvorbereitung ist ausschlaggebend, um Wartungshändlern erhältlich. störungsfreien Betrieb und gutes Aussehen des Motors aufrechtzuerhalten.

  • Seite 14: Transport

    Entleeren von Kraftstofftank und Vergaser Lagerungsvorkehrungen Soll der Motor mit Benzin in Kraftstofftank und Vergaser gelagert werden, ist es wichtig, die Gefahr einer Benzindampfentflammung zu verringern. Wählen Sie einen gut belüfteten Lagerraum fern von Geräten, die mit Benzin ist äußerst feuergefährlich und explosiv, und Sie Flammen arbeiten, wie z.B.

  • Seite 15: Behebung Unerwarteter Probleme

    Häufiger Sicherungsausfall ist gewöhnlich ein Anzeichen für einen Wartungshändler Vergaserstörung, auswechseln oder Kurzschluss oder eine Überlastung in der Elektrik. Falls die Sicherung übergeben oder im Zündungsstörung, reparieren. häufig durchbrennt, bringen Sie den Motor zur Reparatur zu einem Honda- Werkstatt-Handbuch festsitzende Wartungshändler. nachschlagen. Ventile usw. MOTOR- Mögliche Ursache...

  • Seite 16: Technische Information Und Verbraucherinformation

    TECHNISCHE INFORMATION UND Fernsteuergestänge VERBRAUCHERINFORMATION Gas- und Choke-Hebel sind mit Löchern für optionale Seilzugbefestigung TECHNISCHE INFORMATION versehen. Die folgenden Abbildungen zeigen Installationsbeispiele für einen Festdrahtzug und einen flexiblen Flechtdrahtzug. Bei Verwendung Position der Seriennummer eines flexiblen Flechtdrahtzugs ist eine Rückholfeder anzubringen, wie Tragen Sie bitte die gezeigt.

  • Seite 17: Sauerstoffangereicherte Kraftstoffe

    Vereinigten Staaten und in Kanada sauerstoffangereicherte Kraftstoffe verwendet. Die folgenden Anweisungen und Verfahren müssen eingehalten werden, um Emissionen Ihres Honda-Motors innerhalb der Emissionsnormen zu Wenn Sie sauerstoffangereicherten Kraftstoff verwenden, achten Sie halten. darauf, dass dieser bleifrei ist und die minimal erforderliche Oktanzahl hat.

  • Seite 18: Abscheidungsgrad

    Abscheidungsgrad Technische Daten Motoren mit Zertifikation für eine Emissionshaltbarkeitsdauer in GX120 (Zapfwellentyp S) × × 318 mm Übereinstimmung mit den California Air Resources Board-Anforderungen Länge × Breite × Höhe 13,0 kg sind mit einem Abscheidungsgrad-Informationsanhänger/-etikett versehen. Leergewicht Obengesteuerter Viertakt-Einzylindermotor Motortyp 119 cm Anhand des Balkendiagramms können Sie die Emissionseigenschaften...

  • Seite 19: Schnellverweisinformation

    Schnellverweisinformation Schaltschemata Kraftstoff Bleifreies Benzin (Siehe Seite 8 ) Mit Oil Alert und elektrischem Starter ‘‘Pump Octane Number’’ 86 oder höher Außer Research-Oktan-Zahl 91 oder höher ‘‘Pump Octane Number’’ 86 oder höher Motoröl SAE 10W-30, API SJ oder SL, für allgemeinen Gebrauch.

  • Seite 20: Verbraucherinformation

    Ergebnis gekommen sind, können Sie mit der Honda-Geschäftsstelle in Verbindung treten, wie angegeben. Alle übrigen Gebiete: Falls Sie mit der vom Management des Händlerbetriebs getroffenen Entscheidung nicht zufrieden sind, wenden Sie sich an die Honda- Geschäftsstelle, wie angegeben. 《 Honda-Geschäftsstelle 》...
