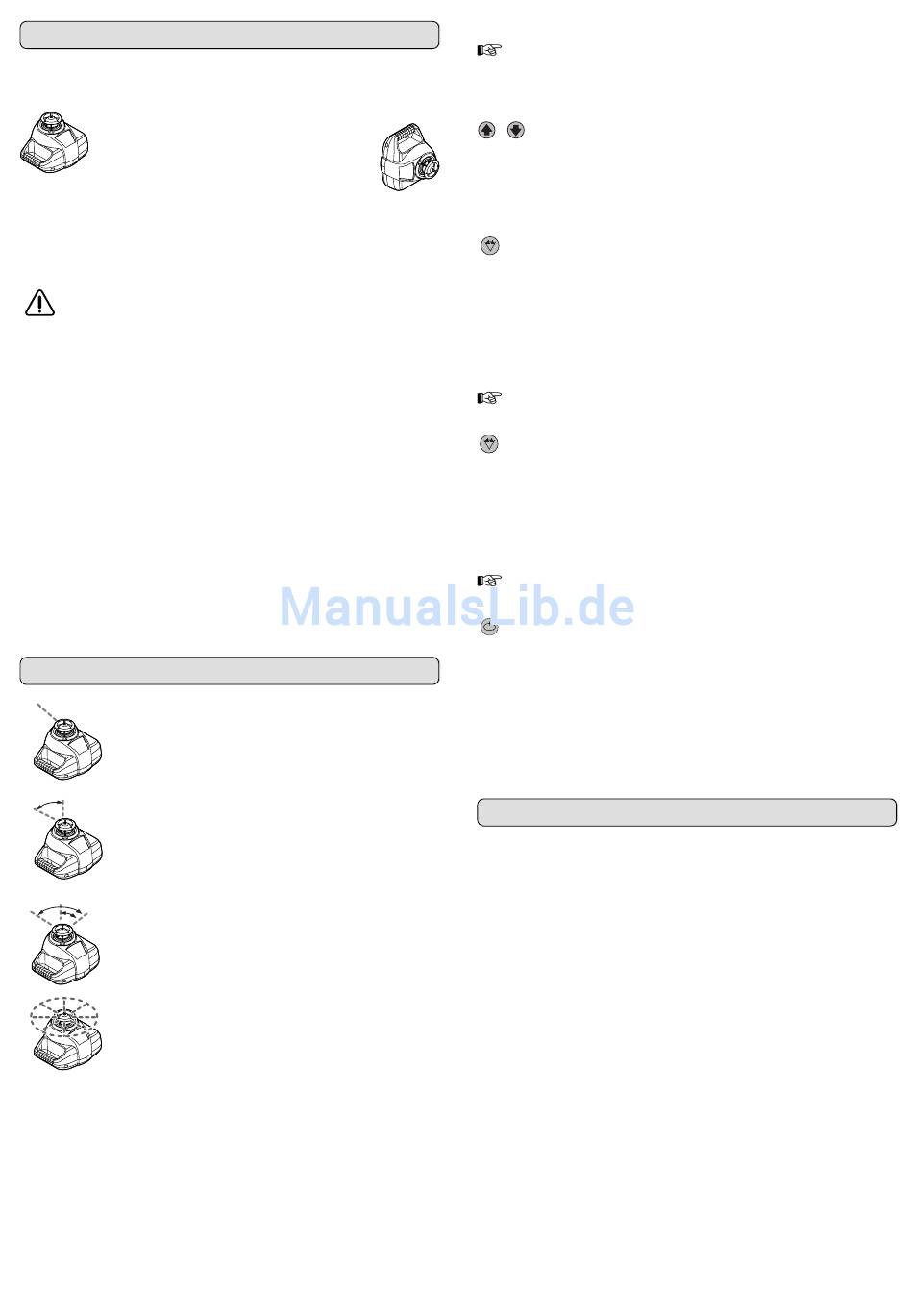

Messa in servizio

Mettere lo strumento in posizione orizzontale oppure in posizione verticale
su una base resistente e montarlo su un treppiedi oppure ad un supporto a
parete (accessorio opzionale; vedere figura).
Posizione orizzontale
Copertura di protezione rimovibile del rotore
La copertura di protezione può essere rimossa/inserita ruotandola in senso
antiorario/orario. Inserendo la copertura, attenzione ad orientare oriz-
zontalmente «Lock – Unlock» al di sopra del pannello di comando.
Avviare ed arrestare
Non guardare il raggio.
Non puntare mai il raggio laser né su altre persone né su animali.
Per accendere premere il tasto inserimento/disinserimento 8. Gli indicato-
ri 5, 7 e 6 si illuminano per 3 secondi. Lo strumento inizia immediatamente
con il livellamento automatico (vedere Sistema di autolivellamento). Duran-
te l'operazione di livellamento il raggio laser e l'indicatore per il livella-
mento automatico «AUTO» 7 lampeggiano a ritmo alternato una volta al
secondo.
Operando con i tasti per il modo operativo 11, 12, 10 oppure 9 è possi-
bile determinare il modo operativo già durante l'operazione di livella-
mento (vedere Utilizzo dei modi operativi ). In questo caso, durante l'ope-
razione di livellamento, a conferma dell'impostazione, lo strumento conti-
nua ad operare ancora per tre secondi nel modo operativo selezionato.
Una volta terminata l'operazione di livellamento la funzione continua ad
essere attiva nel modo operativo determinato.
Lo strumento è stato messo a livello quando il raggio laser e l'indicatore
«AUTO» 7 sono illuminati continuamente.
Per spegnere premere di nuovo il tasto inserimento/disinserimento 8.
Superando la temperatura massima d'esercizio ammessa, pari a 50 °C, lo
strumento si disinserisce automaticamente a protezione del diodo al laser.
Una volta raffreddato, lo strumento è di nuovo pronto per l'esercizio e può
essere quindi nuovamente inserito.
Modalità di esercizio
Funzionamento puntiforme
In questo modo operativo si raggiunge la massima visibi-
lità del raggio laser. Essa è prevista p. es. per la semplice
proiezione di altezze oppure per il controllo di linee.
Funzionamento con raggio
lineare – raggio lineare standard
In questo modo operativo il raggio laser si muove entro un
campo operativo delimitato. In questo funzionamento si au-
menta la visibilità del raggio laser rispetto a quella che si ha
nella funzione di rotazione. È possibile selezionare quattro
angoli di apertura con quattro velocità di rotazione.
Funzionamento con raggio lineare – raggio lineare pro-
grammabile
Contrariamente al raggio lineare standard è possibile fis-
sare liberamente il punto iniziale ed il punto finale della
corsa del raggio laser.
Funzionamento rotatorio
La funzione di rotazione è particolarmente consigliata in
caso di applicazione di un ricevitore (accessorio opziona-
le). Possibilità di selezionare quattro velocità di rotazione.
Tutte le funzioni sono possibili sia in posizione orizzontale che in quella
verticale dello strumento.
In caso di posizione orizzontale dello strumento, premendo il tasto di di-
rezione destra 9 oppure sinistro 10, il punto laser oppure il raggio lineare
può essere girato gradualmente di 360°.
In caso di posizione verticale dello strumento, operando con i tasti di dire-
zione destro 9 oppure sinistro 10 è possibile eseguire registrazioni di pre-
cisione del raggio lineare oppure del piano di rotazione per allineamenti
semplici oppure per un allineamento parallelo. Questa operazione è co-
munque possibile solo in un campo limitato (± 8 % della rispettiva distanza
verso destra oppure verso sinistra).
Premendo a lungo i tasti di direzione destra 9 oppure sinistra 10 si acce-
lera il movimento del punto laser oppure del raggio lineare.
Posizione verticale
Utilizzo dei modi operativi
Premendo i tasti di comando è possibile che si sposti lo strumento
dalla posizione di livellamento implicando una breve interruzione
della rotazione. Utilizzando un telecomando (accessorio opzionale)
è possibile evitare tale inconveniente.
Funzionamento puntiforme
Ogni volta che si accende lo strumento, questo si trova nella funzione di
raggio puntiforme.
Il raggio laser può essere diretto sul punto che si desidera ruotando la testa
di rotazione 1 manualmente e/oppure premendo il tasto di direzione de-
stra 9 oppure sinistra 10.
Funzionamento con raggio lineare – raggio lineare standard
Per passare al funzionamento con raggio lineare, premere il tasto 11. Lo
strumento si attiva con un angolo di apertura di 8° e la più bassa velocità
di rotazione. Premendo nuovamente il tasto 11 si ingrandisce l'angolo di
apertura oltre 45° e 90° fino a 180° e si aumenta contemporaneamente la
velocità di rotazione ad ogni livello. Premendo nuovamente il tasto 11, lo
strumento torna indietro alla funzione di raggio puntiforme.
L'angolo di apertura della linea laser può essere ridotto o aumentato tra-
mite i tasti freccia Su 20 e Giù 21 del telecomando (accessorio).
Per via della forza centrifuga è possibile che il raggio laser arrivi ad
oscillare leggermente oltre il punto finale della linea.
Funzionamento con raggio lineare – raggio lineare programmabile
Il punto iniziale ed il punto finale della corsa del raggio laser lineare pos-
sono essere determinati liberamente. A tal fine impostare prima un raggio
puntiforme. Premere dunque il tasto per proiezioni del raggio lineare 11 e
tenerlo premuto, ruotare la testa di rotazione 1 una sola volta dal punto ini-
ziale della linea che si desidera e rilasciare il tasto 11.
L'angolo di apertura della linea laser può essere ridotto o aumentato tra-
mite i tasti freccia Su 20 e Giù 21 del telecomando (accessorio).
Per via della forza centrifuga è possibile che il raggio laser arrivi ad
oscillare leggermente oltre il punto finale della linea.
Funzionamento rotatorio
Per passare alla funzione di rotazione, premere il tasto 12. Lo strumento si
attiva con la massima velocità di rotazione. Premendo nuovamente il ta-
sto 12, la velocità può essere ridotta di quattro livelli fino a fermarsi com-
pletamente (raggio puntiforme).
In caso di impiego con il ricevitore si consiglia la massima velocità di rota-
zione.
In caso di lavori senza ricevitore, per una migliore visibilità del raggio la-
ser, ridurre la velocità di rotazione oppure utilizzare occhiali visori per
raggio laser.
Sistema di autolivellamento
Subito dopo la messa in funzione dell'apparecchio, questo riconosce auto-
maticamente se si trova in posizione orizzontale oppure in posizione ver-
ticale. Per passare dalla posizione orizzontale a quella verticale, spegnere
lo strumento, metterlo nella nuova posizione e riaccenderlo.
Subito dopo la messa in funzione dello strumento, questo verifica la posi-
zione orizzontale oppure verticale compensando automaticamente irrego-
larità entro il campo di autolivellamento di ca. 8 % (±0,8 m/10 m).
Se subito dopo la messa in funzione oppure in seguito ad uno spostamento
della posizione lo strumento dovesse trovarsi in posizione non conforme
per oltre l'8 %, non sarà più possibile eseguire l'operazione di livellazione.
Fino a quando non sarà stato attivato il dispositivo di sicurezza (vedere Di-
spositivo di sicurezza), se si emette un avviso acustico, si ferma il rotore, il
raggio laser si disinserisce e le visualizzazioni «AUTO» 7 nonché
«HI/MAN» 6 lampeggiano a ritmo alternato una volta al secondo. Spe-
gnere quindi lo strumento, mettere nuovamente a livello e riaccenderlo.
Quando lo strumento è a livello controlla costantemente la posizione oriz-
zontale oppure verticale. I cambiamenti della posizione dello strumento
comportano le seguenti reazioni:
Minori spostamenti dello strumento
Piccoli cambiamenti della posizione vengono compensati entro 5 secondi.
La modalità d'esercizio selezionata non viene interrotta Gli urti contro la
base di appoggio vengono in questo modo compensati automaticamente.
Maggiori spostamenti dello strumento
Se non dovesse essere possibile mettere a livello lo strumento entro
5 secondi, al fine di evitare errori di misurazione durante l'operazione di
livellamento del rotore, esso si blocca e il raggio laser e la visualizzazione
«AUTO» 7 s'illuminano ad intermittenza una volta al secondo.
