Conceptronic CHD2SU Schnellstartanleitung Seite 30

MAGYAR
3. Hardver installáció CHD2SU
3.1 IU összeszerelése (Ha még egy merevlemez sincs installálva)
Amennyiben a CHD2SU -t előre installált merev lemezzel együtt vásárolta meg, akkor
ezt a lépést hagyja ki és folytassa a 3.2 lépéssel!

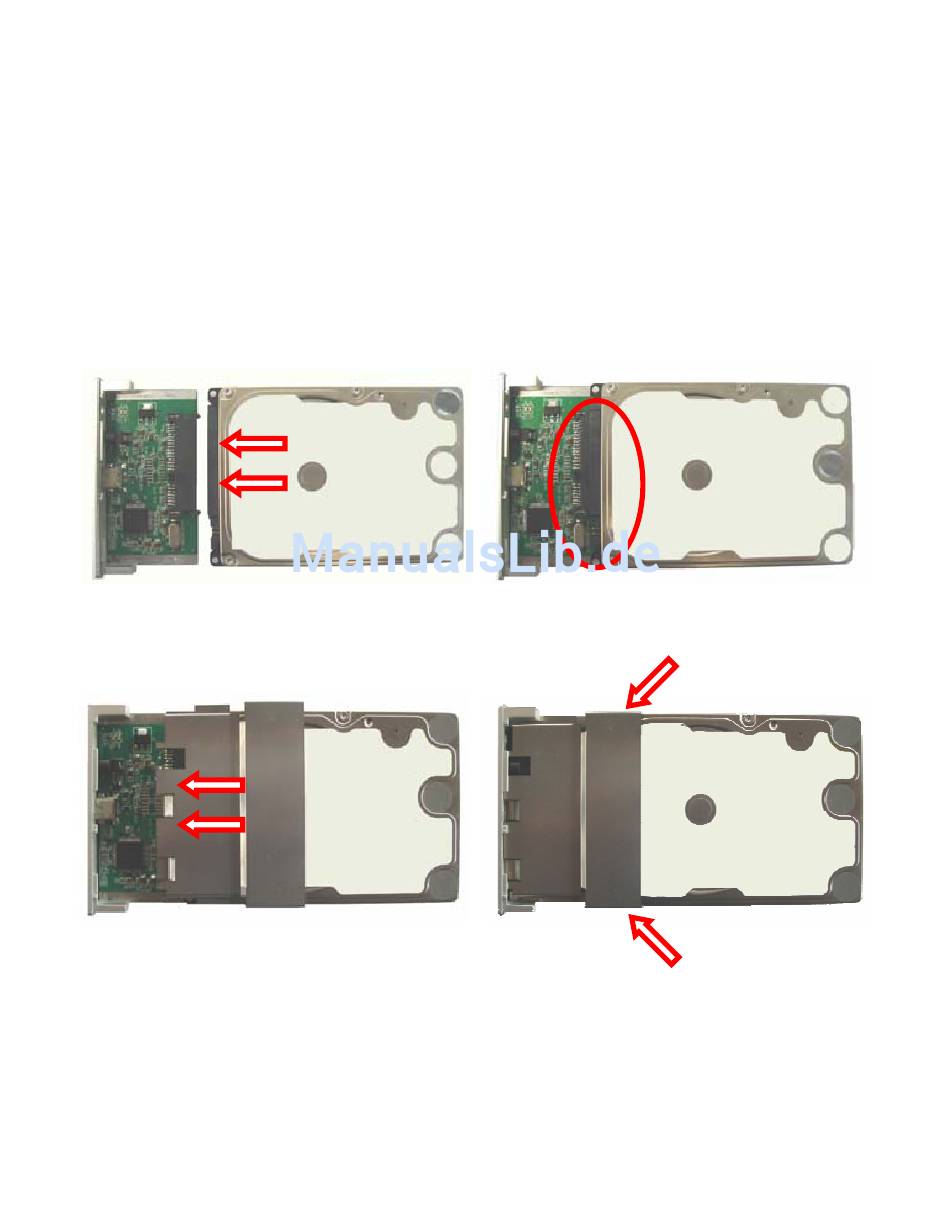

a. Vegye ki a két hátsó csavart a CHD2SU mindkét oldalán.
b. Óvatosan csúsztassuk ki a merevlemez tálcáját a ház hátoldalából.
c. Óvatosan csatlakoztassa a 2,5"-os merevlemezt a csatlakozóhoz. Ügyeljen arra,
hogy a csatlakozó megfelelően csatlakozzon a merevlemezhez.
d. Helyezze a fémárnyékolást a merevlemeztálca elektronikus áramköre fölé, majd
rögzítse az árnyékolást az erre a célra szolgáló két csavar segítségével.
e. Csúsztassuk vissza a tálcát a házba.
f. A tálcának a házban történő rögzítéséhez húzzuk meg a 2 csavart.
30
