Conceptronic CHD2SU Schnellstartanleitung Seite 10

ESPAÑOL
3. Instalación del Hardware del CHD2SU

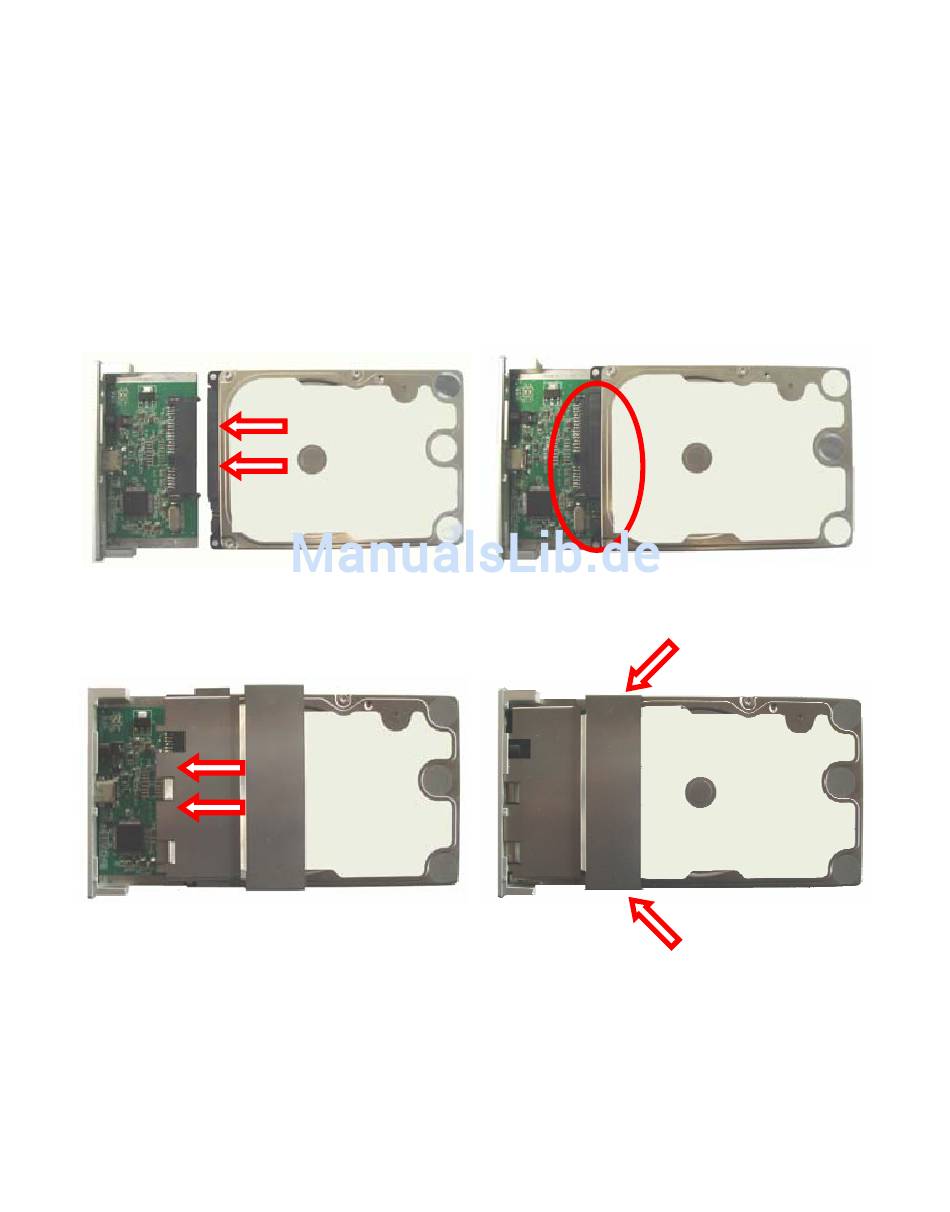

3.1 Montaje del CHD2SU (Cuando todavía no está instalado el disco duro)
Si adquirió el CHD2SU con un disco duro preinstalado, puede saltarse este paso y seguir
al 3.2
a. Extraiga los 2 tornillos situados en los dos laterales del CHD2SU.
b. Deslice suavemente la bandeja del disco duro hacia fuera de la carcasa.
c. Conecte el disco duro 2,5´ al conector. Asegúrese que el conector está conectado
correctamente al disco duro.
d. Coloque la protección metálica sobre el circuito electrónico de la bandeja del
disco duro y fije la protección con los dos tornillos provistos.
e. Vuelva a deslizar la bandeja en la carcasa.
f. Apriete los 2 tornillos para fijar la bandeja en la carcasa.
10
