Conceptronic CHD2SU Schnellstartanleitung Seite 2

NEDERLANDS
3. Hardware Installatie CHD2SU
3.1 De CHD2SU monteren (Indien er geen harde schijf aanwezig is)
Als u de CHD2SU heeft aangeschaft met een voorgemonteerde harde schijf kunt u deze
stap overslaan en doorgaan met stap 3.2.

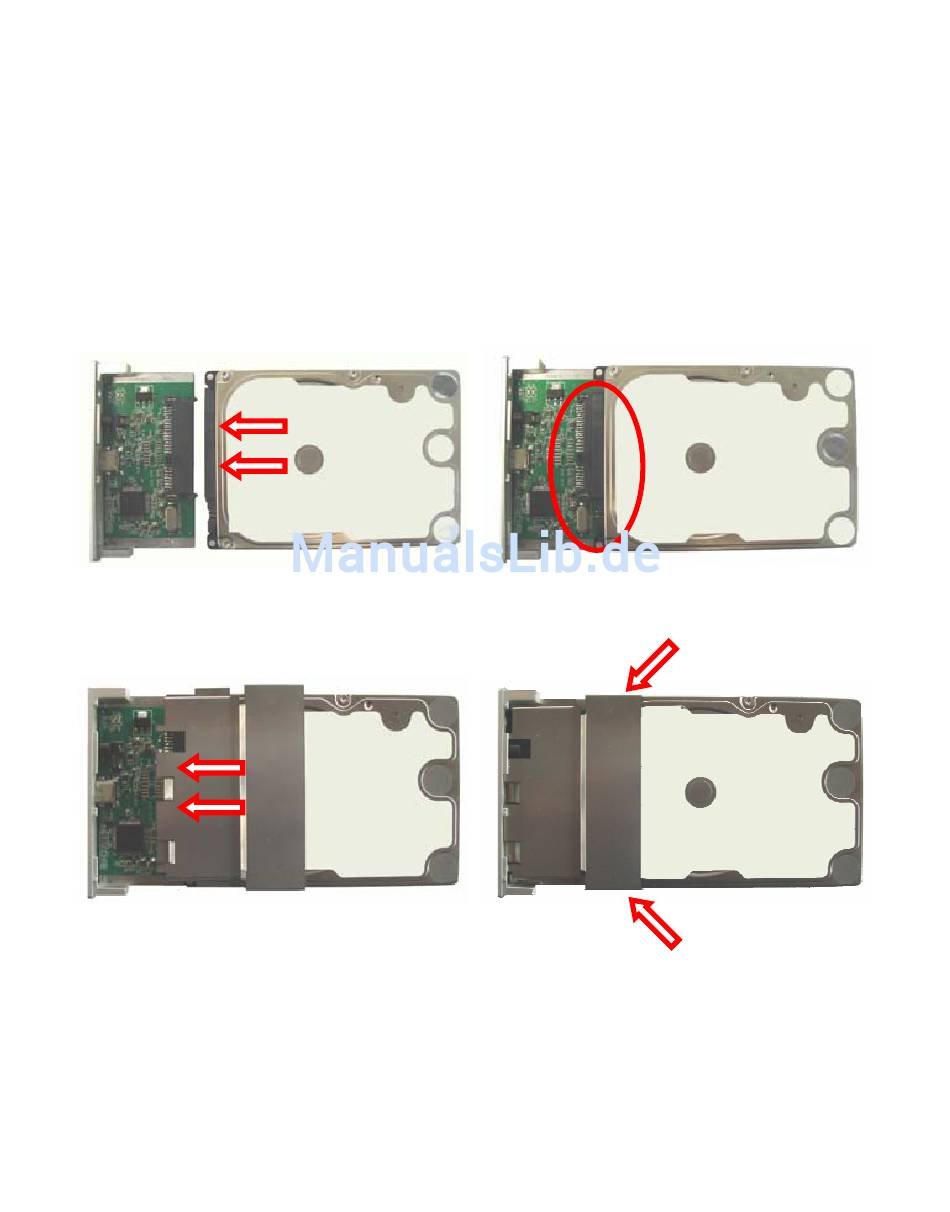

a. Verwijder de achterste 2 schroeven aan de zijkanten van de CHD2SU.
b. Schuif de harde schijf slede voorzichtig uit de achterzijde van de behuizing.
c. Sluit de 2,5" schijf voorzichtig aan op de connector. Controleer of de connector
goed op de schijf is geplaatst.
d. Plaats de metalen beschermkap over het elektronische circuit van de slede en zet
deze vast met de meegeleverde schroeven aan beide zijden.
e. Schuif de slede terug in de behuizing.
f. Gebruik de 2 schroeven om de slede vast te zetten in de behuizing.
2
