KIT CERCA-FUGHE CON REGOLATORE DI PRESSIONE D'AZOTO
• Regolazione della pressione d'azoto (N2)
• Verifica della pressione degli impianti di refrigerazione
• Verifica di dispersione degli impianti di refrigerazione
• Spurgo degli impianti di refrigerazione
• Da utilizzare solo con bombole a pressione d'azoto
1
12
13
14
53001
CGA580 (US)

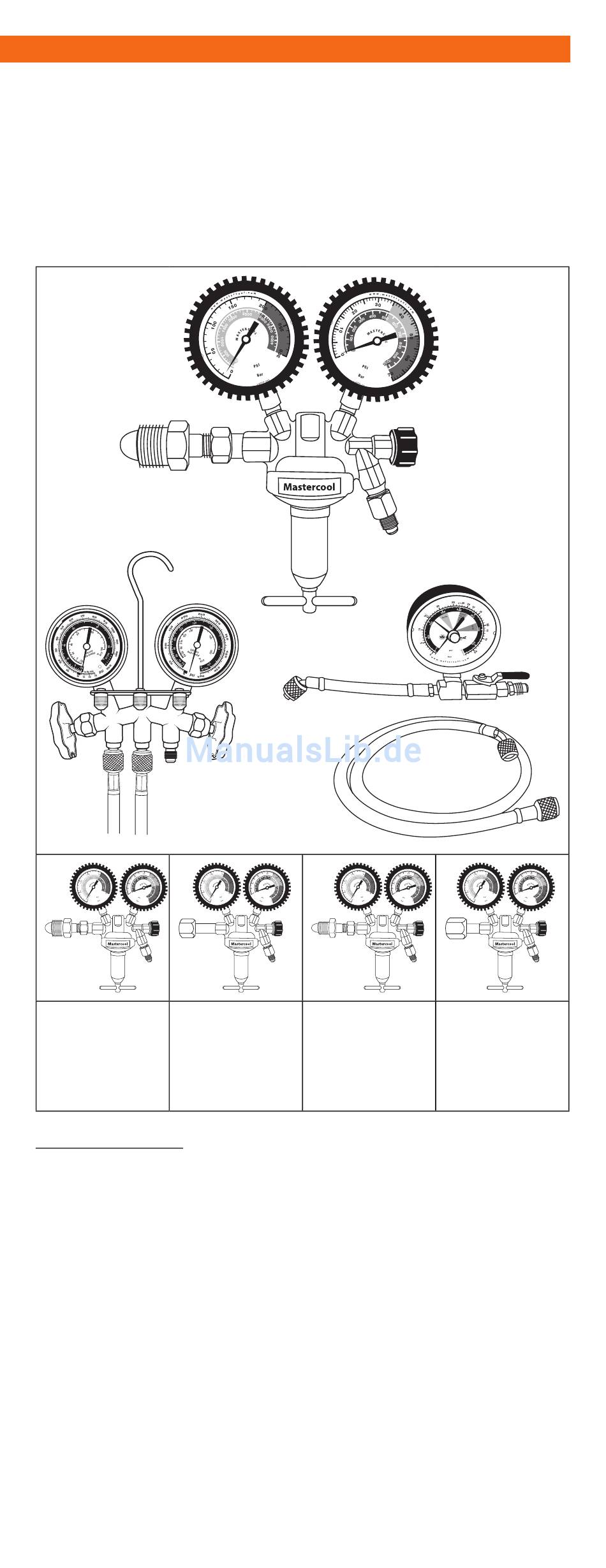

No. Descrizione
1. Raccordo della bombola
2. Manometro di alta pressione del regolatore d'azoto (ingresso)
3. Manometro di bassa pressione del regolatore d'azoto (uscita)
4. Valvola di controllo del flusso d'uscita
5. Raccordo del tubo di carica sul regolatore
6. Valvola a T del regolatore di pressione
7. Gruppo manometro per ricerca fughe
8. Raccordo all'impianto di refrigerazione
9. Leva della valvola a sfera per la ricerca-fughe
10. Raccordo del tubo di carica sul gruppo di ricerca-fughe
11. Tubo di carica
12. Collettore di ricerca e carica (non incluso nel kit)
13. Valvola di bassa pressione sul collettore
14. Tubo di bassa pressione (blu)
15. Tubo di carica (giallo)
14
2
15
53002DIN477#6 &
DIN477#10 (incluso
un adattatore per
convertire DIN477#6
in DIN477#10
(Francia/Germania)
www.mastercool.com
5
6
8
53003
BS3 (Inghilterra)
Italiano
3
4
7
9
11
53004
AS2473.2 (Australia)
10
