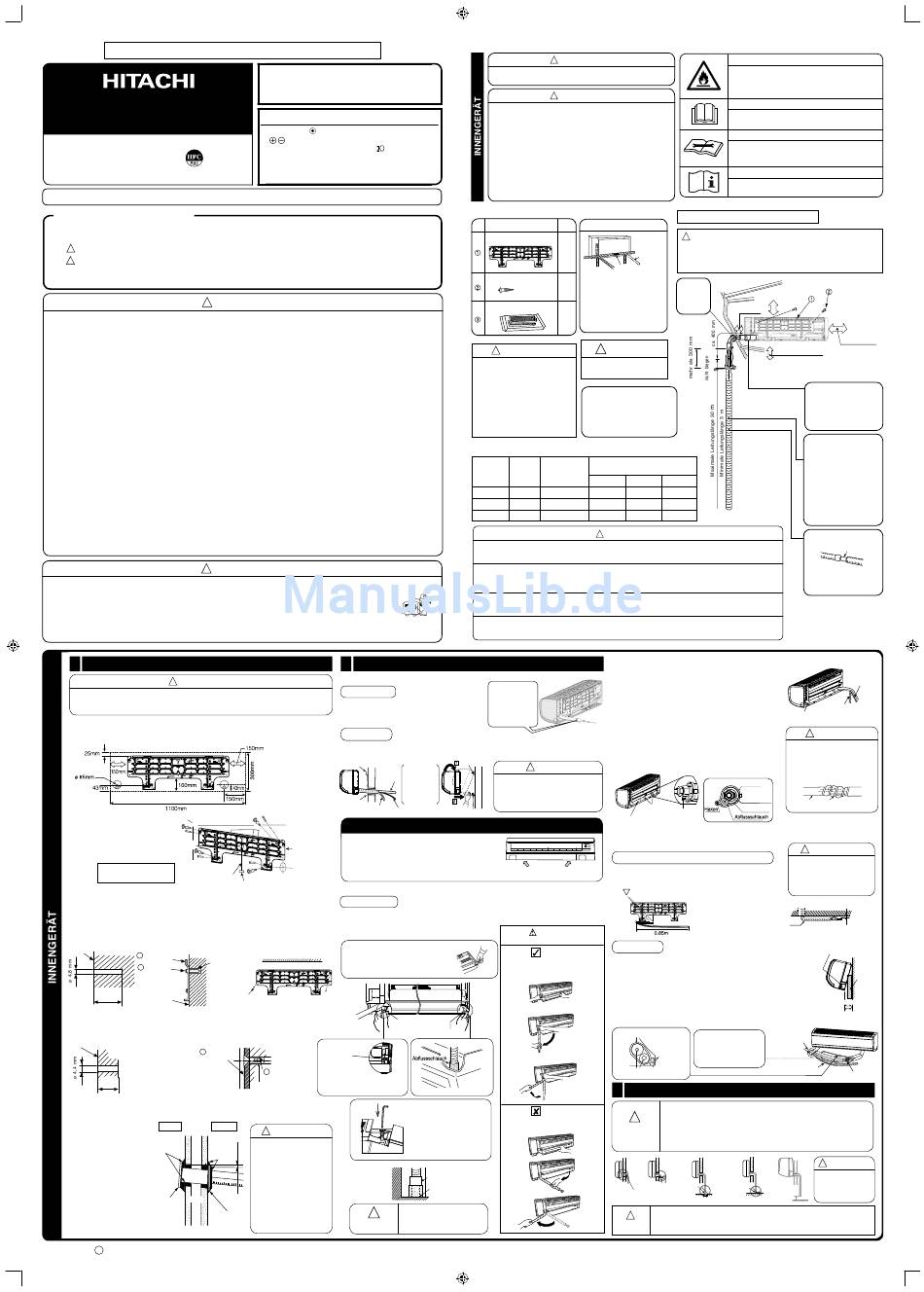

Hitachi RAK-70PPD Installationshandbuch

NUR FÜR WARTUNGSPERSONAL
SPLIT-KLIMAANLAGE
INSTALLATIONSHANDBUCH
Innengerät
RAK-70PPD
Größe der Kühlleitung (Außendurchmesser): Dünne Leitung, Flüssigkeiten (ø 6,35 mm); breite Leitung, Gas ((ø 15,88 mm)
SICHERHEITSHINWEISE
Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
●
Die Inhalte dieses Abschnitts sind für die Gewährleistung der Sicherheit unerlässlich. Achten Sie besonders auf die folgenden Symbole:
●
! WARNUNG ........ Ein falsches Vorgehen bei der Installation kann schwere oder tödliche Verletzungen zur Folge haben.
!
VORSICHT ......... Eine unsachgemäße Installation kann schwerwiegende Folgen haben.
Überprüfen Sie den ordnungsgemäßen Betrieb des Geräts nach der Installation. Erklären Sie dem Kunden gemäß der Beschreibung im
Benutzerhandbuch, wie das Gerät ordnungsgemäß betrieben wird.
!
● Für die Konusmutter muss ein Drehmomentschlüssel verwendet werden. Ziehen Sie sie mit dem angegebenen Anzugsdrehmoment an. Bei zu
festem Anziehen der Konusmutter kann diese nach längerer Zeit brechen, wodurch ein Gasleck und eine entfl ammbare Atmosphäre entstehen
können.
● Bei starkem Biegen der Leitung muss der Polyäthylenstab verwendet werden, um eine Beschädigung der Leitung zu vermeiden. Durch ein
Gasleck an der beschädigten Stelle kann eine entfl ammbare Atmosphäre entstehen.
●
Beauftragen Sie Ihren Händler oder einen qualifi zierten Techniker mit der Installation des Geräts. Wenn Sie das Gerät selbst installieren, kann
es zu Wasserlecks, Kurzschlüssen oder einem Brand kommen.
● Beachten Sie bei der Installation die Anweisungen im Installationshandbuch. Eine unsachgemäße Installation kann zu Wasserlecks, Stromschlägen
und einem Brand führen.
● Vor dem Öffnen der Ventile muss eine gelötete, geschweißte oder mechanische Verbindung hergestellt werden, damit Kühlmittel zwischen
den Komponenten des Kühlsystems fl ießen kann. Es ist ein Vakuumventil bereitzustellen, mit dem die Verbindungsleitung und/oder unbefüllte
Komponenten des Kühlsystems vollständig entleert werden können.
●
In Innenräumen verwendete mechanische Anschlüsse müssen die Norm ISO 14903 erfüllen. Wenn mechanische Anschlüsse in Innenräumen
verwendet werden, sind die Dichtungen zu erneuern. Wenn Bördelverbindungen in Innenräumen verwendet werden, sind die gebördelten
Komponenten neu anzufertigen.
● Die Kältemittelleitungen sind so zu schützen oder zu verkleiden, dass eine Beschädigung vermieden wird.
● Stellen Sie sicher, dass die Geräte nur an Stellen montiert werden, die das Gerätegewicht vollständig tragen können. Andernfalls könnten die
Geräte herunterfallen und eine Gefahr darstellen.
● Beachten Sie bei allen elektrischen Arbeiten die Vorschriften zur Elektroinstallation sowie die im Installationshandbuch beschriebenen Methoden.
Verwenden Sie nur für Ihr Land zugelassene Stromkabel.
●
Verwenden Sie das spezielle Verbindungskabel, um das Innengerät mit dem Außengerät zu verbinden. Stellen Sie sicher, dass alle Anschlüsse
fest sitzen, nachdem die Leiter des Kabels mit den entsprechenden Anschlussklemmen verbunden wurden. Ein nicht ordnungsgemäßer Anschluss
oder lockere Kontakte können Überhitzung und Feuer zur Folge haben.
● Verwenden Sie die angegebenen Komponenten für die Installationsarbeiten. Andernfalls können die Geräte umfallen, oder es kann zu einem
Wasserleck, Stromschlag und Brand kommen.
● Verwenden Sie ausschließlich die angegebenen Rohrleitungen für R32. Die Verwendung anderer Leitungen kann Defekte an den Kupferleitungen
oder Störungen zur Folge haben.
●
Bei der Installation oder beim Ausbau einer Klimaanlage ist nur das vorgegebene Kältemittel (R32) zulässig – es darf keine Luft oder Feuchtigkeit
im Kühlkreislauf verbleiben. Andernfalls kann der Druck im Kühlkreislauf übermäßig ansteigen, so dass es zu einer Rissbildung kommen kann.
● Sorgen Sie für eine gute Belüftung, falls ein Kältemittelleck während der Arbeit auftritt. Bei Kontakt von Kältemittelgas mit Feuer können giftige
Dämpfe entstehen. Bitte beachten Sie, dass Kältemittel geruchsfrei sein können.
● Vergewissern Sie sich nach Abschluss der Installation, dass kein Kältemittelleck vorhanden ist. Falls Kältemittel in den Raum austritt und mit
Feuer in Kontakt kommt (z. B. durch Heizlüfter oder Gasheizgebläse) können giftige Dämpfe entstehen.
● Nicht autorisierte Veränderungen an der Klimaanlage können gefährlich sein. Im Falle einer Funktionsstörung wenden Sie sich an einen
Techniker oder Elektriker, der für die Installation und Wartung von Klimaanlagen qualifi ziert ist. Unsachgemäße Reparaturarbeiten können zu
Wasserlecks, Stromschlägen, Brand usw. führen.
!
● Ein Trennschalter oder eine Sicherung muss installiert sein. Ohne Trennschalter oder Sicherung besteht die Gefahr eines Stromschlags.
Ein externer Schalter zur vollständigen Unterbrechung der Stromversorgung muss eingebaut werden. Durch den Schalter sollten alle Pole abgeklemmt und
ein Abstand von 3 mm zwischen den Kontakten gewährleistet werden.
●
Installieren Sie das Gerät nicht in der Nähe von Orten, an denen sich entzündbare Gase befi nden. Das Außengerät kann
in Brand geraten, wenn in seiner Nähe entzündbare Gase entweichen.
● Installieren Sie das Innengerät nicht in Werkstätten oder Küchen, in denen Ölnebel oder Dunst in das Gerät eindringen kann. Das Öl lagert
sich am Wärmetauscher ab, reduziert hierdurch die Leistung und kann die Kunststoffbauteile des Geräts verformen oder im schlimmsten Fall zerstören.
● Stellen Sie bei der Installation des Abfl ussschlauchs einen gleichmäßigen Wasserfl uss sicher.
● Die Rohrleitungen müssen mit maximal 1 m Abstand zwischen den Halterungen befestigt werden.
1 Installation der Montageplatte, Wanddurchführung und Installation des Rohrschutzes
VORSICHT
!
Das Wasser im Wasserbehälter des Innengeräts kann links am Gerät abgelassen werden.
●
Daher muss die Montageplatte horizontal oder leicht in Richtung des Abfl ussschlauchs geneigt
montiert werden. Andernfalls kann Kondenswasser aus dem Wasserbehälter überlaufen.
Direktmontage an der Wand
Nutzen Sie Träger in der Wand, um die Montageplatte sicher zu befestigen.
●
Kennzeichnung
Schraube für Montageplatte
Mehr als 4 Schrauben
verwenden.
Installationsverfahren und Vorsichtsmaßnahmen
Vorgehensweise zur Befestigung der Montageplatte.
●
1. Bohren Sie Löcher in 2. Setzen Sie Dübel in
die Wand. die Löcher ein.
(Wie unten abgebildet) (Wie unten abgebildet)
Wand
1 Montageplatte
2
Schraube
32 mm
Wand
Befestigung der Fernbedienungshalterung.
●
1. Bohren Sie Löcher in die Wand. 2. Setzen Sie Dübel in die Löcher ein.
(Wie unten abgebildet) (Wie unten abgebildet)
Wand
3
20 mm
Wanddurchführung und Installation des Rohrschutzes
Bohren Sie ein Loch mit
●
Innen
65 mm Durchmesser
in die Wand, das zur
Außenseite hin leicht
Mit Kitt
abfällt. Bohren Sie in
abdichten
einem kleinen Winkel in
die Wand.
Schneiden Sie den
●
Rohrschutz entsprechend
der Wandstärke zu.
Spalten in der
●
Rohrschutzhülse müssen
WAND
Rohrschutz
vollständig mit Kitt
abgedichtet werden, damit
kein Regenwasser in den
Raum eindringen kann.
< >
IA1417: A
INS RAK-70PPD (DE).indd 1 INS RAK-70PPD (DE).indd 1
Lesen Sie die Installationsanleitung sorgfältig durch, ehe
●
Sie mit dem Einbau beginnen.
Kunden sollten von ihrem Händler über die korrekte
●
Vorgehensweise zur Installation informiert werden.
Für die Installation benötigte Werkzeuge
(Kennzeichnung wird exklusiv für R32 verwendet)
Schraubendreher Maßband
● ● ●
Rohrschneider Inbusschlüssel (
● ●
● Bohrmaschine (ø 65 mm ~ ø 80 mm)
Zange oder Schraubenschlüssel Drehmomentschlüssel
● ●
Vakuumpumpenadapter Bördelwerkzeug
● ●
Mehrwegeventil Ladeschlauch Fräser
● ● ●
WARNUNG
VORSICHT
2 Installation des Innengeräts
VERTIKALE ROHRVERLEGUNG
Vorbereitung
Schließen Sie das Verbindungskabel an.
●
Ziehen Sie die Rohrleitung, das Verbindungskabel
●
und den Abfl ussschlauch heraus.
Installation
Der obere Teil des Innengeräts wird an der Montageplatte eingehängt.
●
Der Ansatz am unteren Teil des Innengeräts wird an der Montageplatte eingehängt.
●
Montageplatte
Kühlleitung
Rohrschutz
Abfl ussschlauch
Niveau
Drücken Sie die mit PUSH gekennzeichneten Bereiche
●
an der Unterseite des Innengeräts ein, und ziehen Sie
Montageplatte
die Bodenplatte zu sich hin. Die Klemmen lösen sich
von der fest installierten Platte.
(Die PUSH-Bereiche zum Eindrücken sind in dieser
Abbildung durch zwei Pfeile gekennzeichnet.)
Leitung
Öffnung für
Gewicht
Rohrleitung
HORIZONTALE ROHRVERLEGUNG
Vorbereitung
Wechseln des Abfl ussschlauchs und Installationsverfahren.
Tauschen Sie bei der horizontalen Rohrverlegung die Positionen von Abfl ussschlauch und Abfl usskappe
3. Befestigen Sie die Montageplatte ●
wie unten abgebildet aus. Führen Sie den Abfl ussschlauch
mit 4,1 x 32 mm-Schraube.
ein, bis sich das Isoliermaterial auffaltet.
(Wie unten abgebildet)
Ziehen Sie die Abfl usskappe mit
●
einer Zange ab.
Decke
Dübel (Auf diese Weise lässt sich die
Abfl usskappe leichter entfernen.)
Schraube 4,1 x 32 mm
Fernbedienung
Abfl usskappe
shalterung
5 Schraube
Entfernen Sie die Kappe zur
●
Dübel
Installation des Abfl ussschlauchs
Außen
WARNUNG
!
2 ~ 5 mm
Achten Sie darauf, dass
Mit Kitt das Kabel nicht mit Metall
abdichten
in der Wand in Berührung
kommt. Verwenden Sie den
Rohrschutz, wenn das Kabel
durch die Wand geführt wird,
um mögliche Schäden durch
Mäuse zu verhindern.
Wenn die Öffnung nicht
vollständig abgedichtet
ist, kann Luft mit hoher
Luftfeuchtigkeit von
!
Rohrschutzhülse
außen hineinströmen
und Kondenswasser
VORSICHT
heruntertropfen.
Wahl des Montageorts
(Beachten Sie die folgenden Punkte und holen Sie die Genehmigung des Kunden ein, ehe Sie mit der Installation beginnen).
!
● Das Gerät sollte an einer stabilen, vibrationsfreien Position angebracht
werden, die das Gerätegewicht vollständig tragen kann
!
Es dürfen sich keine Wärmequellen in der Nähe befi nden, und der
●
Luftauslass darf nicht blockiert sein.
● Die Mindestabstände von oben, rechts und links sind in der nachfolgenden
Abbildung dargestellt.
Der Standort muss so beschaffen sein, dass Wasser problemlos abgelassen
●
Messer Säge
●
werden kann und die Leitungsverbindung mit dem Außengerät möglich ist.
4 mm)
● Um elektrische Störungen zu vermeiden, sollte das Gerät sowie die
● Vakuumpumpe
Fernbedienung in einem Abstand von mindestens einem Meter zu Radio,
Fernseher und Wechselrichter-Glühlampen aufgestellt werden.
Gasdetektor
●
● Um Fehler bei der Signalübertragung von der Fernbedienung zu vermeiden,
Feile
● halten Sie mit der Fernbedienung einen möglichst großen Abstand
zu Hochfrequenzmaschinen und drahtlosen Hochleistungssystemen ein.
Die Einbauhöhe für das Innengerät muss mindestens 2,3 m betragen.
●
Komponenten des Innengeräts
.
Nr Artikel
Montageplatte
Schraube für Montageplatte
( 4 , 1 x 3 2 )
Luftreinigungsfi lter
WARNUNG
!
BERSTGEFAHR
Verhindern Sie, dass Luft o. Ä. in den
Kühlkreislauf (die Leitungen) gelangt
EXPLOSIONSGEFAHR
Stoppen Sie den Kompressor,
bevor Sie die Kältemittelleitungen
entfernen.
Alle Wartungsventile müssen nach
dem Abpumpvorgang vollständig
geschlossen werden.
Tabelle 1: Mindestbodenfl äche des Raums A
Max.
Max.
Außenmodell Kältemittelmenge
Leitungslänge
(m)
RAC-50NPD 30 1500
RAC-60NPD 30 1500
RAC-70NPD 30 1600
Führen Sie eine Reinigung des Geräts und eine Beschleunigung des Entfrostervorgangs nur gemäß Herstellerempfehlungen
●
durch. Die Verwendung unangemessener Methoden oder inkompatibler Materialien kann Schäden am Produkt, Bersten oder
schwerwiegenden Verletzungen verursachen.
● Das Gerät/die Rohrleitung muss in einem gut belüfteten Raum mit einer Innenbodenfl äche von mehr als Amin [siehe Tabelle
1] gelagert werden, in dem keine Arbeiten mit einer Zündquelle stattfi nden. Halten Sie das Gerät von offenen Flammen,
gasbetriebenen Geräten und Elektroheizgeräten fern. Andernfalls kann das Gerät explodieren und zu Verletzungen oder zum
Tod führen.
Das Gerät/die Rohrleitung muss in einem Raum mit einer Innenbodenfl äche von mehr als Amin [siehe Tabelle 1] installiert
●
und/oder betrieben und von Zündquellen wie Hitze/Funken/offenen Flammen oder Gefahrenbereichen wie gasbetriebenen
(Küchen-)Geräten, netzartigen Gasversorgungssystemen oder elektrischen Küchengeräten etc. ferngehalten werden.
● Nicht durchstechen oder verbrennen, während der erforderliche Druck im Gerät/in der Rohrleitung erzeugt wird. Setzen Sie das
Gerät/die Rohrleitung nicht Hitze, Flammen, Funken oder anderen Zündquellen aus. Andernfalls kann das Gerät explodieren
und zu Verletzungen oder zum Tod führen.
Verbindungskabel,
Rohrleitungen und
Abfl ussschlauch
müssen mit
Vinylklebeband
zusammengebunden
werden.
Montageplatte
! VORSICHT
Heben Sie das
Gerätegehäuse Ziehen Sie den unteren Teil des Innengeräts
an und drücken
nach außen, um zu überprüfen, ob das
Sie es dann
Gerät an der Montageplatte eingehängt ist.
nach unten.
Bei unsachgemäßer Installation kann es zu
Vibrationen und Geräuschentwicklung kommen.
Verbindungskabel
Ansatz
ABNEHMEN DES INNENGERÄTS
Bereiche zum Eindrücken (PUSH)
VORSICHT
Für eine Leitung horizontal nach außen zur rechten Seite
GUT
Für eine Leitung zur rechten Seite befolgen Sie
die Anweisungen unten:
● Drücken Sie die Oberseite der Klammer
zusammen
● Rollen Sie die Leitung langsam nach unten
aus.
Abfl usskappe
Abfl ussschlauch
●
Biegen Sie die Leitung zur rechten Seite
des Gehäuses.
Die Abfl usskappe
SCHLECHT
sollte bei einem
Positionswechsel Wird die Leitung nach links und dann sofort
nach rechts gebogen, kann dies zu einer
durch drücken mit
Beschädigung führen.
einem Inbusschlüssel
vollständig festgezogen
werden.
Abfl ussschlauch
Bis hier einsetzen
Bei nicht ordnungsgemäßem
Einsetzen kann
Kondenswasser austreten.
WARNUNG
Dieses Symbol zeigt an, dass dieses Gerät ein entzündbares
. Kühlmittel verwendet.
Falls Kühlmittel ausläuft und mit einer externen Zündquelle
in Berührung kommt, kann es zu einer Entzündung kommen.
VORSICHT
Dieses Symbol zeigt an, dass die Bedienungsanleitung
aufmerksam gelesen werden sollte.
Dieses Symbol zeigt an, dass Wartungskräfte bei Arbeiten
an diesem Gerät die Installationsanleitung zurate ziehen
sollten.
Dieses Symbol zeigt an, dass die Bedienungs- und/oder
Installationsanleitung weitere Informationen enthalten.
Abbildung zeigt den Einbau des Innen
Mge Richtung der Rohrleitungen
VORSICHT
!
Horizontal
Das Gerät ist bis zu einer Leitungslänge von 30 m unbefüllt.
●
im rechten Winkel
1
Durch die Installation einer Leitung, deren Länge die Mindestlän-
zum Gerät ●
genanforderung (3 m) unterschreitet, kann es zu ungewöhnlicher
Geräuschentwicklung kommen.
Anschluss
6 Richtungen sind zulässig:
horizontal im rechten Winkel zum
Achten Sie
6
darauf, alle
Gerät, vertikal nach unten von
Öffnungen
der rechten Seite, horizontal nach
und Spalten
außen von der rechten Seite und
mit Kitt
horizontal nach links.
abzudichten. mehr als 100 mm
Biegen Sie die Rohrleitung an
2
der linken Geräteseite nicht nach
unten.
WARNUNG
!
Konusanschluss nur an
Gebäudeaußenseite
Kältemittelleitungen müssen
vor Schäden geschützt
werden. Befestigen Sie eine
Plastikabdeckung oder einen
vergleichbaren Schutz.
(m 2 )
min
Mindestbodenfl äche des Raums
A (m 2 )
min
(g)
RAK**PPD RAI-**PPD RAD-**PPD
2.15 1.44 1.44
2.15 1.44 1.44
2.44 – 1.63
WARNUNG
!
INSTALLATION DER KÜHLLEITUNGEN NACH DEM ANSCHLIESSEN
● Die Kühlleitungen müssen so angepasst werden, dass sie in die
Wandöffnung passen, und dann für den Anschluss vorbereitet werden.
● Die Klemmen der beiden angeschlossenen Leitungen müssen mit
einer für den Klemmenanschluss vorgesehenen Isolierung abgedeckt
werden. Anschließend werden die Leitungen mit Rohrisolierung umhüllt.
Schließen Sie das Verbindungskabel an, nachdem Sie die Abdeckung
●
des Schaltkastens entfernt haben. (Siehe ANSCHLUSS DES
STROMKABELS.)
Richten Sie die Komponenten aus und verstauen Sie das
●
Verbindungskabel und die Kühlleitungen im verfügbaren Platz unter
dem Innengerät.
● Befi ndet sich der Anschluss an der linken Seite, sollte die Kühlleitung
am Gehäuse festgebunden werden.
Falls dies nicht geschieht, kann es zu Verwölbungen an der Unterseite
des Geräts kommen.
Überschüssige Kabelbinder sollten abgeschnitten werden, um
ungewöhnliche Geräuschentwicklung und Tropfenbildung zu vermeiden.
Hakenförmiger Teil zum Festziehen des Kabelbinders
Kabelbinder
Haken
Rohrisolierung (muss alle 120 mm
mit Vinylklebeband umwickelt sein).
ANSCHLUSS DER KÜHLLEITUNG WÄHREND DER INSTALLATION
DES INNENGERÄTS
Vorbereitung für die Installation der Kühlleitungen
Das nachstehende Diagramm beschreibt die Anordnung
●
von Verbindungskühlleitungen und Kabeln.
Die Position der Kühlleitungsenden ist durch das Symbol
●
„ " gekennzeichnet.
Mit kleinem Radius zu
einem Bogen biegen
Installation
Hängen Sie das Innengerät an der Montageplatte ein. Drücken Sie den unteren
Geräteteil mit Hilfe der Stütze an der Rückseite des Innengeräts um 15 cm
nach vorne.
Führen Sie den Abfl ussschlauch durch die Wandöffnung.
●
Umhüllen Sie die Kühlleitungen nach ihrem Anschluss mit Rohrisolierung.
●
Schließen Sie das Verbindungskabel an, nachdem Sie die Abdeckung des
●
Schaltkastens entfernt haben. (Siehe ANSCHLUSS DES STROMKABELS.)
Nach dem Ausrichten der Komponenten werden die Verbindungsleitung und
●
die Kühlleitungen in den verfügbaren Platz im Innengerät eingesetzt.
Der Ansatz des Innengeräts muss an der Montageplatte eingehängt werden.
●
Rohrwärmeisolierung
Ziehen Sie diesen Teil
während des Anschlusses
der Kühlleitungen nach
Verbindung
vorne, um die Arbeit zu
wird
erleichtern.
hergestellt ...
Kabel
Kühlleitung
3 Installation des Abfl ussschlauchs
Führen Sie den Abfl ussschlauch nicht in Bereiche, in denen korrosive Gase (Schwefel,
●
Ammoniak usw.) auftreten, z. B. Klärtanks oder Abwasserkanäle.
!
Korrosive Gase könnten durch den Abfl ussschlauch zurück in das Innengerät strömen
und dort die Kupferleitung korrodieren. Außerdem kann es im Raum zu unangenehmen
VORSICHT
Gerüchen kommen.
Schneiden Sie den Abfl ussschlauch 100 mm über dem Boden ab. Durch Lufteinschluss
●
oder Fremdkörperansammlungen kann es sonst zu einem Auslaufen von Wasser kommen.
Ansammlung von
Kanal
Ansammlung von Kondenswasser
Kondenswasser
Nach oben
gebogen
Die Seite für die Installation des Abfl ussschlauchs kann frei gewählt werden (rechts
!
oder links). Stellen Sie bei der Installation des Innengeräts einen ungehinderten
VORSICHT
Kondenswasserfl uss sicher. (Durch Unachtsamkeit kann es zu Wasserlecks kommen.)
WARNUNG
VORSICHT
VORSICHT
VORSICHT
mehr als 100 mm
mehr als 100 mm
mindestens 2.300 mm
Die Innenleitungen sollten
d u r c h d i e m i t g e l i e f e r t e
Rohrisolierung ausreichend
isoliert sein. (Sollte die
Isolierung nicht ausreichen,
verwenden Sie ein anderes
handelsübliches Produkt).
Der Höhenunterschied
●
zwischen Innen- und
Außengerät muss mit einer
maximalen Höhe von 20 m
aufrechterhalten bleiben.
● Das Verbindungsrohr sollte
unabhängig von seiner Größe
vollständig mit Rohrisolierung
abgedeckt und anschließend
mit Vinylklebeband umwickelt
werden. (Die Umwicklung
mit Vinylband schützt die
Isolierung vor Beschädigung.)
A n s c h l u s s d e s i s o l i e r t e n
Abfl ussschlauchs.
Innendurchmesser 16 mm
Verwenden Sie isolierten
A b f l u s s s c h l a u c h f ü r d i e
Verlegung der Innenleitungen
(handelsübliches Produkt).
Abfl ussschlauch
Verbindungsleitung
Rohrleitung
! VORSICHT
Das Gummiband zur Befestigung
●
der Isolierung darf nicht zu fest
angezogen werden, da sonst die
Wärmeisolation beschädigt wird
und es zu Kondenswasserbildung
kommen kann.
Kabelbinder
Kühlleitung
Zu fest angezogenes
Rohrleitung
Gummiband
Isolierer
VORSICHT
!
Kunststoffkern nach
●
dem Bördeln einpassen,
um das Eindringen von
Kupferspänen in die
Leitungen zu verhindern.
weniger
als 5 mm
Ansatz
Haken
ca. 15 cm
Rohrschutz
Abfl ussschlauch
Verbindungsleitung
Anschlussstelle
! VORSICHT
Achten Sie darauf, dass
der Abflussschlauch
fest angeschlossen und
mehr als
nicht geknickt ist.
100 mm
2017-09-06 9:48 AM 2017-09-06 9:48 AM
