BNI USB-901-013-A501
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Balluff BNI USB-901-013-A501

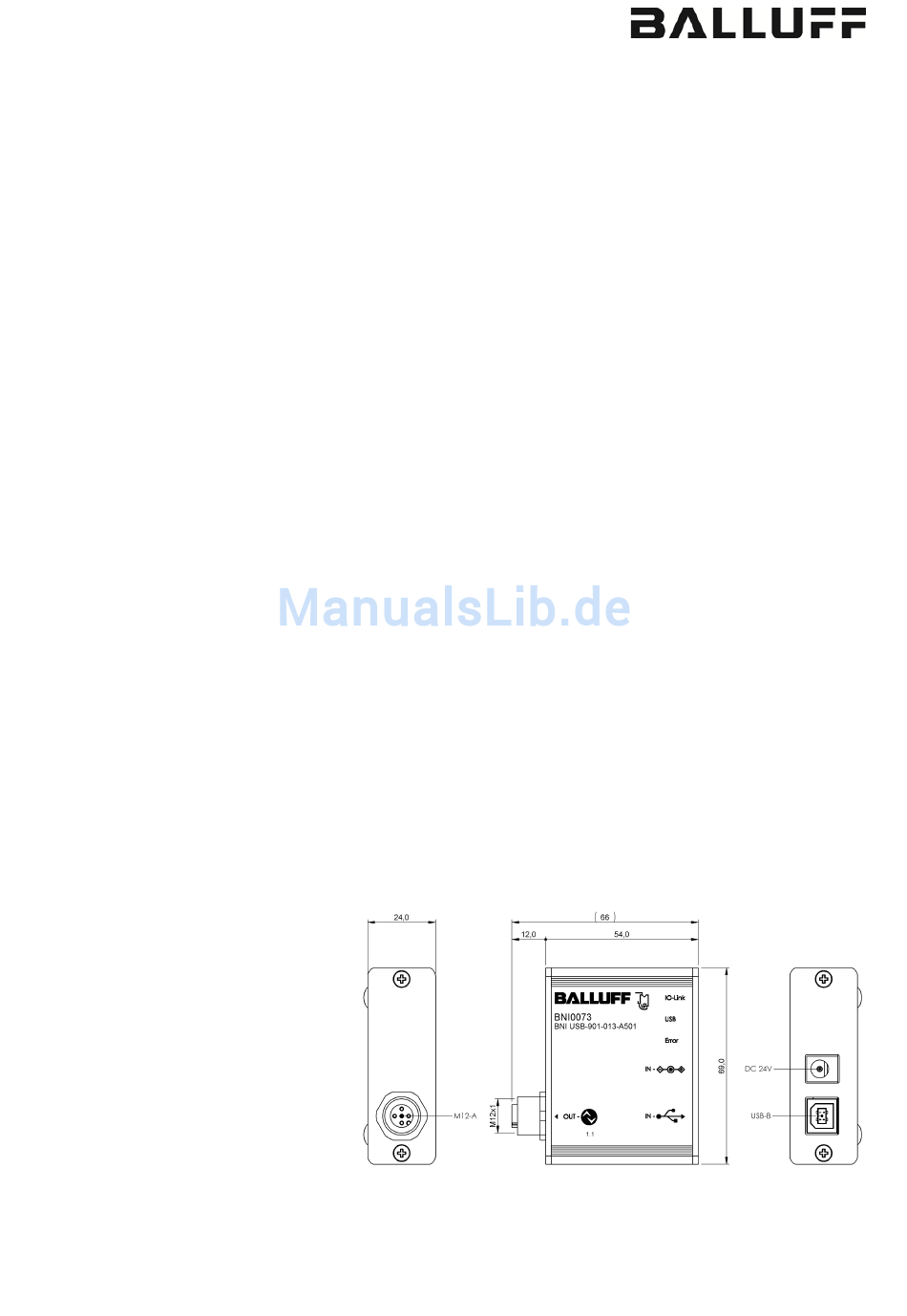

  • Seite 1 BNI USB-901-013-A501 Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Sicherheit 2.1 Bestimmungsgemässe Verwendung 2.2 Installation und Inbetriebnahme 2.3 Allgemeines zur Sicherheit des Gerätes 2.4 Beständigkeit gegenüber aggressiven Stoffen Gefährliche Spannung Erste Schritte 3.1 Anschlussübersicht BNI USB-901-013-A501 3.2 Eletrische Anbindung Steckernetzteil 3.3 IO-Link Anbindung 3.4 USB-Anschluss 3.5 Software installieren Installation Benutzerrollen und Passwörter...
  • Seite 3: Zu Dieser Anleitung

    Balluff Network Interface USB IO-Link Master, BNI USB-901-000-A501 Benutzerhinweise 1.1 Zu dieser Diese Anleitung beschreibt das Balluff USB IO-Link Master Modul, dass den Anschluss Anleitung von IO-Link Geräten an den PC ermöglicht, sowie die Installation der zugehörigen Software. 1.2 Aufbau des...
  • Seite 4: Sicherheit

    Achtung! Spannung Das Gerät vor Wartungsmaßnahmen von der Stromversorgung trennen. Hinweis Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs jederzeit ohne vorherige Benachrichtigung zu ändern. www.balluff.com...
  • Seite 5: Erste Schritte

    Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Erste Schritte 3.1 Anschluss- übersicht BNI USB-901-013- A501 IO-Link Port Spannungsversorgung USB-Schnittstelle 3.2 Eletrische Das USB IO-Link Master-Modul kann mit oder ohne das mitgelieferte Steckernetzteil Anbindung betrieben werden. Ohne Steckernetzteil liefert der IO-Link Master ca. 40 mA bei 24 V.
  • Seite 6: Io-Link Anbindung

    IO-Link-Gerät mit standardisiertem Sensorkabel (3-, 4- oder 5-polig, beidseitig M12-Steckverbinder) anschließen. 3.4 USB-Anschluss Die USB-Anbindung wird über das mitgelieferte USB-Kabel hergestellt. Funktion Beschreibung Modulversorgung Data- Data+ GND Modulversorgung USB-Port  USB IO-Link Master-Modul mit dem mitgelieferten USB-Kabel an den PC anschließen. www.balluff.com...
  • Seite 7: Software Installieren

    Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Erste Schritte 3.5 Software Systemvoraussetzungen: installieren • Standard-PC • Windows Betriebssystem • 12 MB freier Festplattenspeicher • USB-Schnittstelle Hinweis Zur Installation sind Administratorrechte auf dem betreffenden PC erforderlich. Installation Die Installation erfolgt mit einem Installationsassistenten, der durch die einzelnen Schritte führt.
  • Seite 8: Arbeiten Mit Dem Io-Link Device Tool

    Der Wechsel von IO-Link-Devices darf nur im Offline-Modus vorgenommen werden.  Anwendung IO-Link Device Tool mit einem Doppelklick auf das Desktop-Symbol starten.  starten Der Startbildschirm wird angezeigt.  Der Dialog "User Login" öffnet sich. Abb. 3-2: Startbildschirm mit Versionsangaben www.balluff.com...
  • Seite 9: Kennwort Eingeben

    Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Erste Schritte Kennwort eingeben Abb. 3-3: Kennworteingabe im Dialog "User Login" Für die Projektierung von Konfigurationen/Testumgebungen muss die Anmeldung als "Spezialist" erfolgen. Das voreingestellte Kennwort für die Benutzerrolle "Spezialist" ist "special". ...
  • Seite 10: Usb Io-Link-Master Auswählen

    Master auswählen Abb. 3-5: IO-Link-Master auswählen und in den Bereich "Topologie" ziehen.  Unter "Katalog" das Balluff USB IO-Link Master-Modul auswählen.  Modul per Drag & Drop in den Bereich "Topologie" ziehen.  Das Modul wird im Bereich "Topologie" angezeigt.
  • Seite 11: Datenverbindung Aufbauen

    Zum Aufbau der Datenverbindung via IO-Link muss das Interface (die Schnittstelle) ausgewählt werden:  Auswahlfeld "Interface" erweitern.  Eintrag "BNI USB-901-013-A501 (Com..)" wählen. Das USB IO-Link Master-Modul wird bei der Software-Installation automatisch in die Auswahlliste eingetragen. Abb. 3-8: Interface wählen. www.balluff.com...
  • Seite 12: Io-Link-Device Auswählen

    IO-Link-Device im Bereich "Katalog" auswählen.  Das ausgewählte Device per Drag & Drop in den Bereich "Connected Device" ziehen.  Die Daten des IO-Link-Device stehen im Informationsfeld zur weiteren Analyse und Verarbeitung zur Verfügung. Abb. 3-10: IO-Link-Device im Bereich "Topologie". www.balluff.com...
  • Seite 13: Zugriff Auf Prozess- Und Parameterdaten

    Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Erste Schritte  Zugriff auf Das IO-Link-Device im Bereich "Topologie" auswählen.  Prozess- und Die Prozess- und Parameterdaten werden auf weiteren Registerkarten angezeigt Parameterdaten und können bearbeitet werden. Abb. 3-11: Die Device-Daten werden angezeigt.
  • Seite 14: Anzeige Der Prozessdaten

    Auf der Registerkarte "Parameter" werden die Default-Werte des IO-Link-Device angezeigt. einstellen Die Werte können verändert werden und das IO-Link-Device kann mit den geänderten Parameter aktualisiert werden.  Zur Registerkarte "Parameter" wechseln.  Die Default-Werte für die Schaltschwellen werden angezeigt. www.balluff.com...
  • Seite 15 Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Erste Schritte Abb. 3-14: Die Parameterdaten des IO-Link-Device. Beispiel: Einen Wert für die Schaltschwelle ändern.  Anklicken des spezifischen Wertes mit der rechten Maustaste in der Spalte "Wert", beispielhaft dargestellt für den Cam 3.
  • Seite 16: Einstellungen Testen

    Wert "on" oder „off“ auswählen.  Der Status der Schaltpunkte wird aktualisiert, der richtige Entfernungswert wird im Feld "Distance absolute“" angezeigt. Der Status der Schaltpunkte wird angezeigt ("on" bedeutet Schaltschwelle ist unterschritten.) Abb. 3-16: Die Einstellungen des IO-Link-Device testen. www.balluff.com...
  • Seite 17: Oszilloskop Verwenden

    Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Erste Schritte Oszilloskop Die Werte des Sensors können mit dem Oszilloskop grafisch dargestellt werden. verwenden Oszilloskop konfigurieren:  Zur Registerkarte "Oszilloskop" wechseln.  "Konfiguration" anklicken.  Es öffnet sich ein weiteres Fenster.
  • Seite 18: Technische Daten

    66 x 24 x 69 mm 4.3 Elektrische Daten Betriebsspannung 24 V DC, entsprechend EN 61131-2 Stromaufnahme ohne Last 0,1 mA 4.4 IO-Link-Daten Übertragungsrate COM1, COM2 Frametyp 1; 2.x; 3 4.5 Betriebs- Umgebungstemperatur -5° C……+55° C bedingungen Lagertemperatur -25° C……+70° C www.balluff.com...
  • Seite 19: Funktionsanzeigen

    Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Technische Daten 4.6 Funktions- anzeigen LED 1 LED 2 LED 3 Abb. 4-2: LED-Anzeigen Anzeige Funktion Grün IO-Link Verbindung aktiv. LED 1 IO-Link-Schnittstelle Grün blinkend Keine IO-Link Verbindung vorhanden. LED 2 Während einer Datenübertragung flackert die...
  • Seite 20: Anhang

    Anhang Typenschlüssel BNI USB-901-013-A501 Balluff Network Interface USB-Schnittstelle Funktionen 901 = 1 Eingang, max. 1,6 A Variante 013 = IO-Link Revision 1.1 Mechanische Ausführung A501 = Aluminium-Profilgehäuse, eloxiert Bestellhinweise Typenschlüssel Bestellcode BNI USB-901-013-A501 BNI0073 www.balluff.com...
  • Seite 21: Notizen

    Balluff Network Interface USB IO-Link Master, BNI USB-901-013-A501 Notizen www.balluff.com...
  • Seite 22 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Germany Tel. +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
