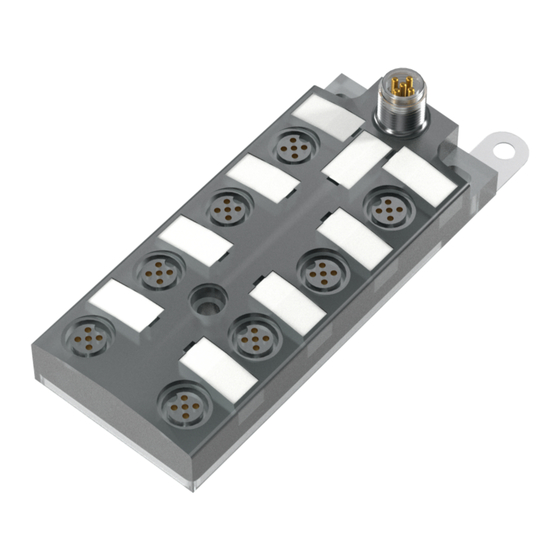

- Seite 1 BNI IOL-302-000-K006 BNI IOL-302-000-K006-C01 BNI IOL-302-S01-K006 BNI IOL-302-S01-K006-C01 IO-Link 1.1 Sensor-Hub / Aktor-Hub Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Identifikation 60hex 4.5. Fehlercodes/ Errors 4.6. Ereignisse/ Events IO-Link Funktionen 5.1. IO-Link Version 1.0 / 1.1 5.2. Datenhaltung 5.3. Blockparametrierung 5.4. Rücksetzen auf Werkseinstellungen Technische Daten 6.1. Abmessungen 6.2. Mechanische Daten 6.3. Elektrische Daten 6.4. Betriebsbedingungen 6.5. Funktionsanzeigen LED-Anzeigen Modulstatus www.balluff.com... - Seite 3 LED Anzeigen Digitale Ein-/Ausgänge Anhang 7.1. Typenschlüssel 7.2. Bestellhinweise www.balluff.com...
-
Seite 4: Benutzerhinweise
Benutzerhinweise 1.1. Zu dieser Diese Anleitung beschreibt das Balluff IO-Link Sensorsammler-Modul, auch Sensor-Hub/ Anleitung Aktor-Hub genannt. Die Anbindung an die übergeordnete Masterbaugruppe erfolgt über das IO-Link-Protokoll. Funktional ist dieses kompakte und preisgünstige Modul vergleichbar mit einer passiven Verteilerbox: Aufnahme von digitalen und analogen Sensorsignalen und Weitergabe über die IO-Link-Schnittstelle. -
Seite 5: Sicherheit
Hinweis Spannung Das Gerät vor Wartungsmaßnahmen von der Stromversorgung trennen. Hinweis Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs jederzeit ohne vorherige Benachrichtigung zu ändern. www.balluff.com... -
Seite 6: Erste Schritte
5 Status-LED: Standard E/A Port 5 (Pin 2) 13 Standard E/A Port 0 6 Standard E/A Port 5 14 Beschriftungsschild 7 Status-LED: Standard E/A Port 5 (Pin 4) 15 Status-LED IO-Link 8 Standard E/A Port 7 16 Status LED Versorgung Aktoren 17 Erdanschluss www.balluff.com... -
Seite 7: Mechanische Anbindung
IO-Link- Die IO-Link-Anbindung wird über einen M12-Stecker (A-kodiert, Stift) hergestellt. Anbindung IO-Link (M12, A-kodiert, Stift) Anforderung Versorgungsspannung Controller Us, +24 V, max. 1,3 A Versorgungsspannung Aktoren Ua, +24 V, max. 1,6 A GND, Bezugspotential C/Q, IO-Link-Datenübertragungskanal www.balluff.com... -
Seite 8: Sensor-Hub Anschließen
Die Anbindung an die übergeordnete IO-Link-Masterbaugruppe erfolgt mit einem standardisierten Sensorkabel. Modulvarianten Sensor Hub Variante Digitaler Port BNI IOL-302-000-K006 16 Ein- / Ausgänge, frei konfigurierbar 16 Ein- / Ausgänge, frei konfigurierbar, mit BNI IOL-302-S01-K006 Einzelkanalüberwachung 16 Ein- / Ausgänge, frei konfigurierbar, mit... -
Seite 9: Io-Link-Schnittstelle
IO-Link-Schnittstelle 4.1. IO-Link Daten BNI IOL-302-000-K006 Übertragungsrate COM2 (38,4 kBaud) Minimale Zykluszeit 3,5 ms Prozessdatenlänge 2 Byte Eingang, 2 Byte Ausgang IO-Link Revision Frametyp Prozessdaten Zykluszeit* 3,5 ms 14 ms BNI IOL-302-S01-K006 Übertragungsrate COM2 (38,4 kBaud) Minimale Zykluszeit 5 ms Prozessdatenlänge... - Seite 10 IO-Link-Schnittstelle BNI IOL-302-S01-K006 Prozessdatenlänge 8 Byte Byte Byte Byte Byte www.balluff.com...
- Seite 11 IO-Link-Schnittstelle BNI IOL-302-000-K006-C01 Prozessdatenlänge 4 Byte Byte Byte Identifikationsbyte 0 Identifikationsbyte 1 www.balluff.com...
- Seite 12 IO-Link-Schnittstelle BNI IOL-302-S01-K006-C01 Prozessdatenlänge 10 Byte Byte Byte Byte Byte Byte Identifikationsbyte 0 Identifikationsbyte 1 www.balluff.com...
-
Seite 13: Prozessdaten/ Ausgangsdaten
05010D (302-S01- K006) 05010E (302-S01- K006-C01) Vendor Name 8 Byte BALLUFF Vendor text 16 Byte www.balluff.com Product 20/24 BNI IOL-302-000-K006 Name Byte BNI005L (302-000- K006) BNI005U (302-000- K006-C01) Product ID 7 Byte BNI005T (302-S01- K006) BNI005W (302-S01- K006-C01) IO-Link Sensor/Actor... -
Seite 14: Parameterdaten/ Bedarfsdaten
Der Index 60, welcher die Identifikationsbytes beinhaltet, ist nicht Bestandteil der Parameterserverliste für die Datenhaltung. Bei aktiviertem Parameterserver des IO-Link-Master Ports wird dieser Index während der Datenhaltung weder vom IO-Link Device in den Master Port, noch vom Master Port in das IO-Link Device übertragen. www.balluff.com... -
Seite 15: Invertierung Der Eingänge 40Hex
IO-Link-Schnittstelle Invertierung der Byte Eingänge 40hex Index Invertierung Port (x): 0 – Normal 1 - Invertiert. Konfiguration Byte Ein-/Ausgänge 41hex Index Richtung Port (x): 0 – Eingang 1 - Ausgang www.balluff.com... -
Seite 16: Sicherer Zustand Der Ausgänge 42Hex
Wenn keine IO-Link Kommunikation möglich ist, oder das "valid flag" der Ausgänge Ausgangsprozessdaten durch den Master nicht gesetzt wurde, nimmt jeder Ausgang den 42hex konfigurierten Zustand an. Für jeden Pin können folgende Zustände konfiguriert werden. Sicherer Byte Zustand der Ausgänge Pin 4 42hex Index www.balluff.com... -
Seite 17: Sicherer Zustand Der Ausgänge Pin 2, 43Hex
IO-Link-Schnittstelle Sicherer Byte Zustand der Ausgänge Pin 2, 43hex Index Value Output State Ausgang ist 0V Ausgang ist 24V Aktueller Zustand wird gehalten Nicht definiert www.balluff.com... -
Seite 18: Spannungs-Überwachung 44Hex
IO-Link-Schnittstelle Spannungs- Byte überwachung 44hex Index Überwachung Byte der Ausgänge 45hex Index Überwachung Byte der Ausgänge 46hex Index www.balluff.com... -
Seite 19: Seriennummer Setzen 54Hex
Um den Master Validierungsmodus "Identität" verwenden zu können, kann mit diesem Parameter eine Seriennummer gesetzt werden. Dadurch wird verhindert, dass ein Device an einen falschen Master Port angeschlossen wird. Identifikation Byte 60hex Identifikationsbyte 0 Identifikationsbyte 1 Der Parameter wird nicht in die Datenhaltung übernommen. www.balluff.com... -
Seite 20: Fehlercodes/ Errors
IO-Link Revision 1.0 Events Event Code Description 0x5112 Low sensor voltage (US) 0x5114 Low actor voltage (UA) 0x5410 Short circuit IO-Link Revision 1.1 Event Code Description 0x5111 Low sensor voltage (US) 0x5112 Low actor voltage (UA) 0x7710 Short circuit www.balluff.com... -
Seite 21: Io-Link Funktionen
Datenblock konsistent von einer Steuerung oder einem Konfigurationstool auf das Device gespielt werden können. 5.4. Rücksetzen Das Device kann auf Werkseinstellungen zurückgesetzt werden, indem das auf Werks- System Command "restore factory settings" ausgeführt wird. einstellungen Für das Command muss Index 2 Subindex 0 mit 0x82 beschrieben werden. www.balluff.com... -
Seite 22: Technische Daten
Stromaufnahme ohne Last -5 °C … +55 °C 6.4. Betriebs- Betriebstemperatur bedingungen -25 °C … +70 °C Lagertemperatur Immunity tests: EN 61000-6-2:2005 AC:2005 Emission tests: EN 61000-6-4:2007 A1:2011 IP67 (nur im gesteckten und verschraubten Schutzart Zustand) Schwing/Schock EN 60068 Teil 2-6/27 www.balluff.com... -
Seite 23: Funktionsanzeigen
Grün, schnell blinkend Unterspannung < 18 V Keine Aktorversorgung LED Anzeigen LED 2, Eingang/Ausgang Pin 4 und LED 1, Eingang/Ausgang Pin 2 Digitale Ein- Anzeige Anforderung / Signal /Ausgänge Gelb Ein-/Ausgangssignal = 1 Sensorversorgung Kurzschluss, Aktorwarnung Aktorkurzschluss Ein-/Ausgangssignal = 0 www.balluff.com... -
Seite 24: Anhang
Anhang 7.1. Typenschlüssel BNI IOL-302-xxx-K006-C01 Balluff Network Interface IO-Link-Schnittstelle Funktionen 302 = 16 Ein-/Ausgänge Variante 000 = Standardvariante S01 = Einzelkanalüberwachung Mechanische Ausführung K006 = Kunststoffgehäuse, Busanschluss und Spannungsversorgung: 1× M12×1 Außengewinde, E/A-Ports: 8 × M12×1 Innengewinde Sonderfunktion C01 = Identifikation 7.2. - Seite 25 Notizen www.balluff.com...
