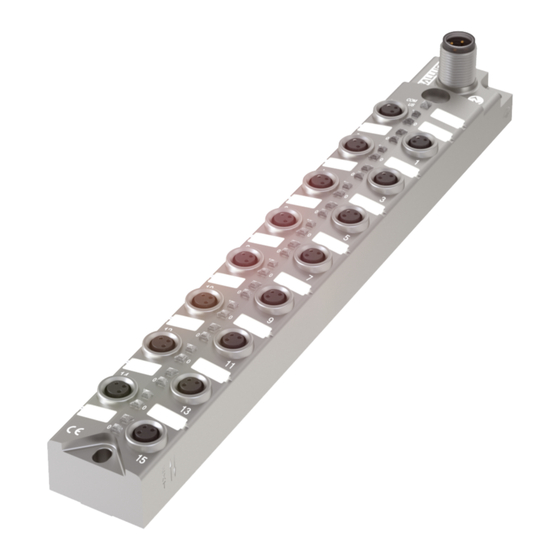

Balluff Network Interface / IO-Link BNI IOL-104-002-Z046 Allgemein 1.1. Aufbau der Die Anleitung ist so angelegt, dass die Kapitel aufeinander aufbauen. Anleitung Kapitel 2: Die grundlegenden Informationen zur Sicherheit. …….. 1.2. Darstellungs- In dieser Anleitung werden folgende Darstellungsmittel verwendet. konventionen Aufzählungen...
Achtung! Spannung Das Gerät vor Wartungsmaßnahmen von der Stromversorgung trennen. Hinweis Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs jederzeit ohne vorherige Benachrichtigung zu ändern. www.balluff.com...
Die Verbindung des FE-Anschlusses vom Gehäuse zur Maschine muss niederohmig und möglichst kurz sein. IO-Link- Die IO-Link-Anbindung wird über einen M12-Stecker (A-kodiert, Stift) hergestellt. Anbindung IO-Link (M12, A-kodiert, Stift) Anforderung Versorgungsspannung Controller US, +24V Nicht belegt GND, Bezugspotential C/Q, IO-Link Datenübertragungskanal www.balluff.com...
Balluff Network Interface / IO-Link BNI IOL-104-002-Z046 Erste Schritte Schutzleiter mit FE-Anschluss verbinden, falls vorhanden. Sensor Hub Die ankommende IO-Link-Leitung an Sensor-Hub anschließen. anschließen Hinweis Die Anbindung an die übergeordnete IO-Link-Masterbaugruppe erfolgt mit einem standardisierten Sensorkabel. Höchstens 20 m.
Allgemeine Konfiguration 4.1. Erweiterungsport Das Modul BNI IOL-104-002-Z046 bietet die Möglichkeit den Steckplatz Nr. 15 unterschiedlich zu verwenden. Standardeinstellung ist die Verwendung als digitaler E- Steckplatz, wobei Pin 4 als digitaler Eingang genutzt werden kann. Über einen entsprechenden Eintrag im Parameter mit dem Index 55 kann dieser Steckplatz als Erweiterungsport verwendet werden.
Sub- index Vendor ID 2 Byte 0378 Device ID 3 Byte 005 0D 40 Vendor Name BALLUFF Vendor text www.balluff.com Product BNI IOL-104-002-Z046 Name Product ID BNI00AY Product text Sensor Hub M8 Seriennummer 16 Byte 0hex Hardware Revision Firmware Revision...
Konfiguration: erweitert mit BNI IOL-104-002-Z046 Invertierung Byte der Eingänge Index Byte Index Erweiterungs Port Invertierung Port (x): 0 - Normal 1 - Invertiert www.balluff.com...
Balluff Network Interface / IO-Link BNI IOL-104-002-Z046 Konfiguration: erweitert mit BNI IOL-104-002-Z046 Spannungs- Byte überwachung Index Byte Index Byte Index Erweiterungs Port www.balluff.com...
Konfiguration: erweitert mit BNI IOL-104-002-Z046 Byte Index Erweiterungs Port Seriennummer Die Seriennummer hat den default Wert 16x00 hex. setzen 54 Um den Master Validierungsmodus "Identität" verwenden zu können, kann mit diesem Parameter eine Seriennummer gesetzt werden. Dadurch wird verhindert, dass ein Device an einen falschen Master Port angeschlossen wird.
Das Device kann auf Werkseinstellungen zurückgesetzt werden, indem das auf Werks- System Command "restore factory settings" ausgeführt wird. einstellungen Für das Command muss Index 2 Subindex 0 mit 0x82 beschrieben werden. Die Einstellung des Erweiterungsport wird dabei nicht zurückgesetzt. www.balluff.com...
Funktionsanzeigen 10.1. Funktions- anzeigen COM/ LED-Anzeigen Status Funktion / Function Modulstatus Grün Kommunikationsfehler, US OK Grün blinkend Kommunikation OK und US OK Rot schnell blinkend Versorgung Modul Unterspannung www.balluff.com...
Balluff Network Interface / IO-Link BNI IOL-104-002-Z046 Funktionsanzeigen LED-Anzeigen LED 2, Eingang Pin 4 Digitale Ein- Status Funktion / Function /Ausgänge Eingangssignal = 0 gelb Eingangssignal = 1 Sensorversorgung Kurzschluss Erweiterungs- Die Tabelle gilt, wenn der Erweiterungsport aktiv ist. Wird der Erweiterungsport als Standard E port verwendet, so kann die Beschreibung aus "LED Anzeigen Digitale Eingänge"...
