Betriebsanleitung für Stellantriebe der Serie AB mit integrierter SMARTCON Steuerung Version 1.2
OM-GERMAN-CSC.V1.2-V1.04-2017.11.27 2 Allgemeines
Innerbetriebliche Aufzeichnungen der Fa. Schiebel ermöglichen anhand dieser Fabrikationsnummer eine eindeutige Iden-
tifikation des Stellantriebes (Type, Baugröße, Ausführung, Optionen, techn. Daten und Prüfprotokoll).

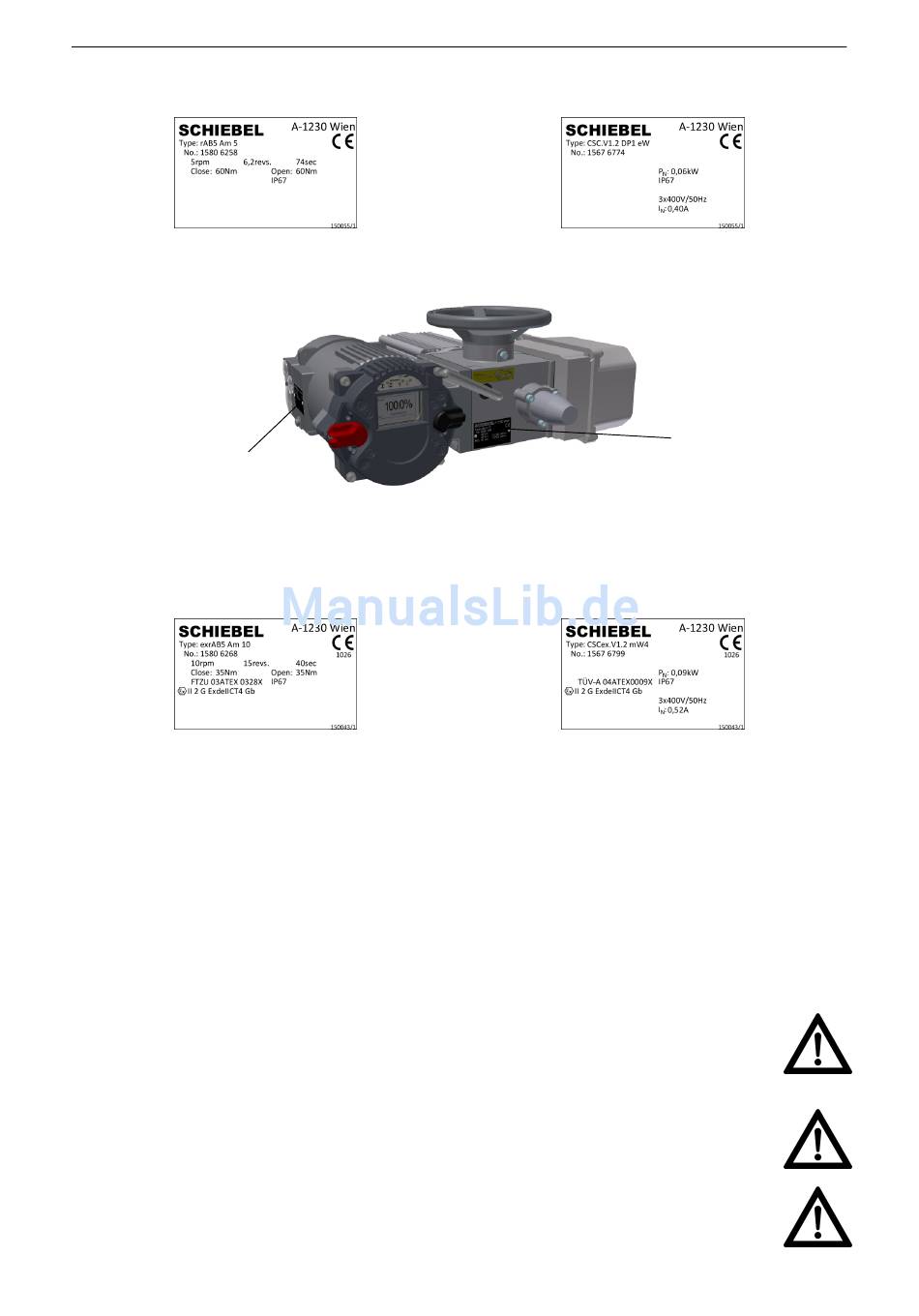

Bild 2: Typenschild vom Stellantrieb Bild 3: Typenschild der SMARTCON Steuerung
2
1
Bild 4: 1. . . Typenschild für die SMARTCON Steuerung, 2. . . Typenschild für den Stellantrieb
Eine Eignung des Stellantriebes in explosionsfähiger Atmosphäre gemäß EU-Richtlinie 94/9/EG „Richtlinie über
explosionsgefährdete Bereiche"sowie Norm EN60079-0 wird gesondert mit einem eigenen Typenschild (EEx, TÜV
- siehe Bild 5 und 6) gekennzeichnet
Bild 5: Typenschild vom Stellantrieb in explosionsgeschüt- Bild 6: Typenschild der SMARTCON Steuerung in explosi-
zer Ausführung onsgeschützer Ausführung

2.3 Betriebsart

Unterschieden wird zwischen Steuerbetrieb (Betriebsart S2 für AUF-ZU) und Regelbetrieb (Betriebsart S4) nach EN 60034.
Da es jedoch eine Vielzahl von abweichenden Variationen bzw. auftragsbezogenen Sonderausführungen gibt, empfiehlt
es sich, die Betriebsart sowie die Einschaltdauer der Auftragsdokumentation zu entnehmen.

2.4 Schutzart

Stellantriebe mit Drehstrommotoren haben standardmäßig Schutzart IP 67 (nach EN 50629). Explosionsgeschützte Stel-
lantriebe haben die Schutzart IP 65. Ausnahmen bilden Stellantriebe mit Gleichstrom- bzw. Bremsmotoren und andere
auftragsbezogene bestellte Schutzarten.
ACHTUNG: Die am Typenschild angeführte mechanische- und Ex-Schutzart ist nur dann gegeben, wenn
die Kabelverschraubungen auch der erforderlichen Schutzart entsprechen, der Meldedeckel sowie der
Deckel zum Anschlussraum sorgfältig verschraubt wird und die Einbaulage gemäß Kapitel 2.5 beachtet
wird.
Wir empfehlen metallische Kabelverschraubungen mit metrischer Gewindeform. Weiters müssen nicht benö-
tigte Kabeleinführungen mit Blindverschraubungen verschlossen bleiben.
Bei explosionsgeschützten Stellantrieben sind Kabelverschraubungen entsprechender Schutzart
Ex e gemäß EN60079-7 zu verwenden.
Nach der Abnahme von Deckeln für Montagezwecke oder Einstellarbeiten, ist bei der Wiedermontage der
