1 Einleitung / Hinweise

Diese Betriebsanleitung gilt für SCHIEBEL Stellantriebe der Serie AB mit integrierter SMARTCON Steuerung Version V1.2.
Anwendungsbereich ist die Betätigung von Industriearmaturen, wie z. B. Ventilen, Schiebern, Klappen und Hähnen. Ande-
re Anwendungen erfordern Rücksprache mit dem Werk.
Bei nicht bestimmungsgemäßem Einsatz und eventuell hieraus resultierenden Schäden haftet der Hersteller nicht. Das
Risiko trägt allein der Anwender.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten dieser Betriebsanleitung!
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile unter gefährlicher Spannung. Arbeiten an elek-
trischen Anlagen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Anlei-
tung und Aufsicht einer Elektrofachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden.
Wartungshinweise müssen beachtet werden, da ansonsten die sichere Funktion des Drehantriebes nicht mehr gewähr-
leistet ist.
Bei Nichtbeachtung der Warnhinweise können schwere Körperverletzungen oder Sachschäden auftreten. Ent-
sprechend qualifiziertes Personal muss gründlich mit allen Warnungen gemäß dieser Betriebsanleitung vertraut
sein.
Der einwandfreie und sichere Betrieb setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung, Montage so-
wie sorgfältige Inbetriebnahme voraus.
Bei Arbeiten im Ex-Bereich sind zusätzlich die europäischen Normen EN 60079-14 „Errichten von elektrischen
Anlagen in explosionsgefährdeten Bereichen" und die EN 60079-17 „Prüfung und Instandhaltung elektrischer
Anlagen im Ex-gefährdeten Bereich" zu beachten.
Zusätzliche nationale Bestimmungen sind zu beachten.
Sämtliche Wartungsarbeiten am geöffneten Stellantrieb sind nur im spannungslosen Zustand zulässig. Das
Wiedereinschalten während der Wartung muss ausgeschlossen sein!

2 Allgemeines

2.1 Übersicht

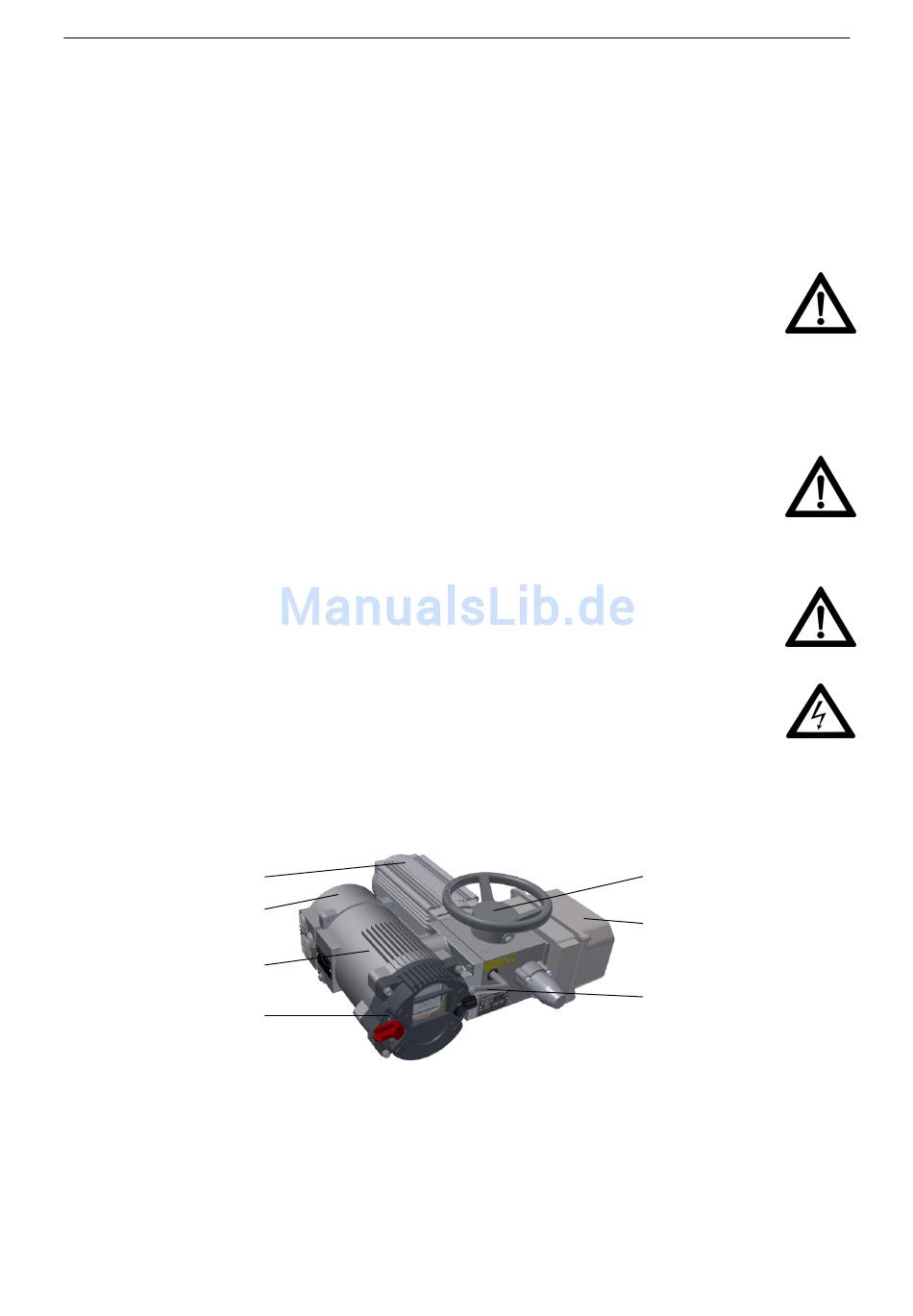

Bild 1: 1. . . Motor, 2. . . Anschlussraum,
6. . . Meldedeckel, 7. . . Handhebel

2.2 Fabrikationsnummer

Jeder Stellantrieb und jede SMARTCON Steuerung besitzen eine eigene Fabrikationsnummer. Die Fabrikationsnummer
ist eine 8-stellige Zahl, welche mit dem Baujahr beginnt und am Typenschild (siehe Bild 2 und 3) abzulesen ist.
Das Typenschild für den Stellantrieb befindet sich unter dem Handhebel und das Typenschild für die SMARTCON Steue-
rung befindet sich auf der SMARTCON Steuerung (siehe Bild 4).
4
1
2
3
4
3. . . SMARTCON
OM-GERMAN-CSC.V1.2-V1.04-2017.11.27
SEC-OM-GERMAN-CSC.V1.2-V1.04-2017.11.27
5
6
7
Steuerung, 4. . . Bedienelement, 5. . . Handrad,
