Betriebsanleitung für Stellantriebe der Serie AB mit integrierter SMARTCON Steuerung
OM-GERMAN-CSC-V2.06-2015.05.13
Menüpunkt
P20.6 Diverses

8 Statusbereich

Im Statusbereich werden aktuelle Prozess- und Diagnosedaten dargestellt. Es besteht keine Möglichkeit der Änderung
dieser Daten. Um in den Statusbereich zu gelangen bewegt man den Steuerschalter in Richtung
in der Neutralposition oder in der Fernstellung
Der Statusbereich gliedert sich in 2 Bereiche:

Status

Historie
8.1 Status
8.1.1 Status – Bin. Ausgänge
Anzeige der Binären Ausgänge: Dargestellt wird die Ansteuerung der Ausgänge und nicht der Status der Ausgänge selbst,
d.h. die Versorgung der Binären Ausgänge ist in der Anzeige nicht berücksichtigt. Ein durchgeschaltener Ausgang wird mit
1 dargestellt.

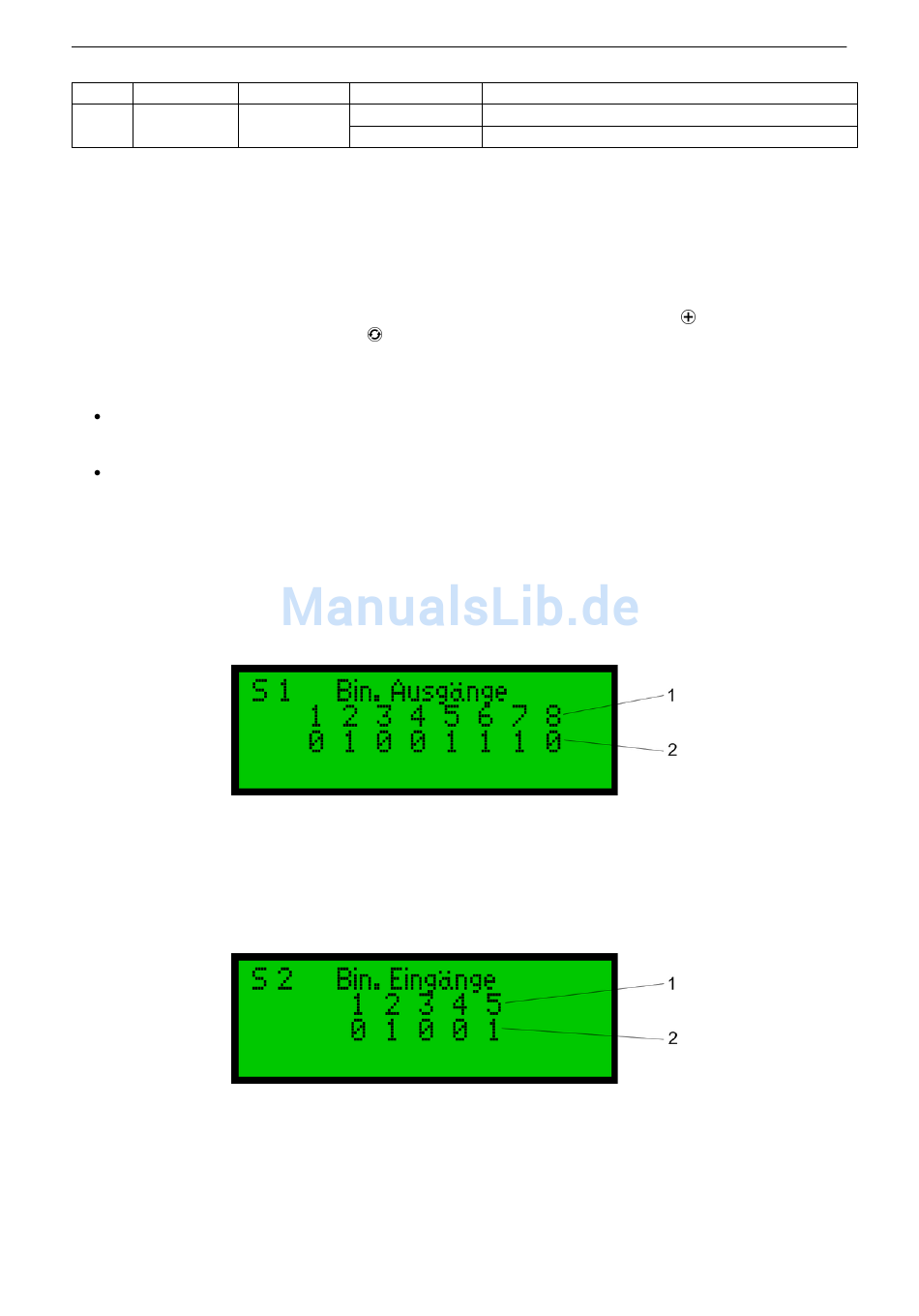

Bild 66: 1. . . Nummer des Ausganges, 2. . . Signal (0 = LOW; 1 = HIGH)
8.1.2 Status – Bin. Eingänge
Anzeige der Binären Eingänge: Ein gesetzter Eingang wird mit 1 dargestellt.
Bild 67: 1. . . Nummer des Einganges, 2. . . Signal (0 = LOW; 1 = HIGH)
8.1.3 Status – Analogwerte
Anzeige der Analogwerte: Eingang 1 (In1) wird von der Steuerung als Sollwert herangezogen, Eingang 2 (In2) dient als
externer Istwert für den optionalen PID-Regler. Beim analogen Ausgang (Out) wird nur das Ansteuersignal dargestellt,
unabhängig davon, ob der Ausgangsstrom tatsächlich fließt oder nicht (Unterbrechung der Stromschleife).
Fortsetzung der Tabelle
Unterpunkt mögl. Einst.
Infrarot Aus (0)
Ein (1)
stehen muss.
Erläuterungen / Anmerkungen
Die Infrarot Verbindung ist deaktiviert
Die Infrarot Verbindung wird für ca. 3 min aktiviert
8 Statusbereich
wobei der Wahlschalter
