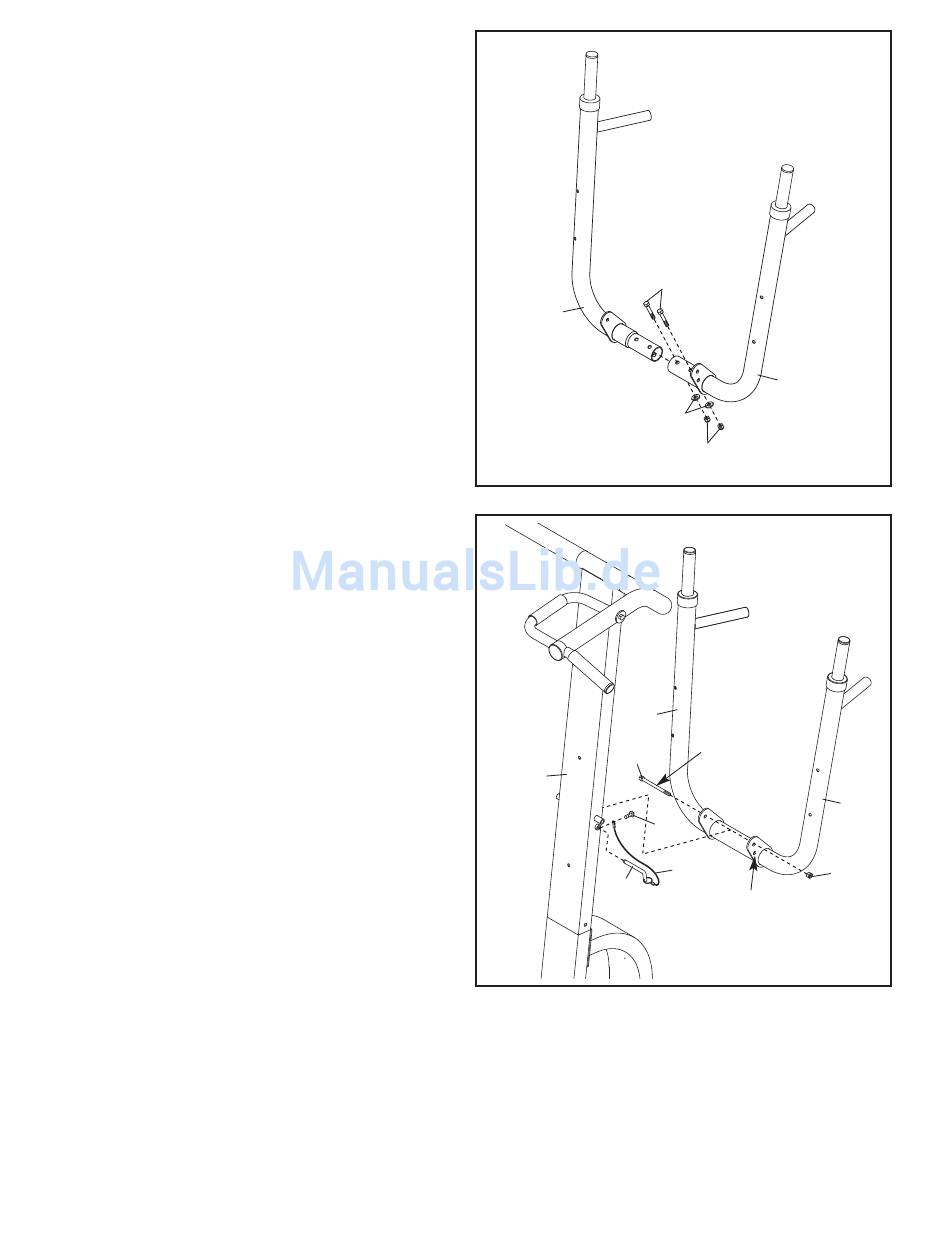

6. Richten Sie den rechten und den linken Dip-
Barren (6, 33) so aus, wie angedeutet.
Schieben Sie den linken Dip-Barren auf den
rechten Dip-Barren auf.
Befestigen Sie den rechten und den linken Dip-
Barren (6, 33) mit zwei M10 x 65mm Schrauben
(29), zwei M10 Unterlegscheiben (30) und zwei
M10 Kontermuttern (25).
7. Geben Sie etwas von dem beigelegten
Schmierfett auf den M10 x 215mm Bolzen (22).
Befestigen Sie den rechten und den linken Dip-
Barren (6, 33) mit dem M10 x 215mm Bolzen
(22) und der M10 Kontermutter (25) am Pfosten
(3). Ziehen Sie die Kontermutter nicht zu fest
an, denn man muss die Dip-Barren leicht
bewegen können.
Befestigen Sie das Band am Stift (23) mit einer
M4 x 16mm Blechschraube (24) am Pfosten (3).
Schieben Sie den Stift (23) durch das Loch am
linken Dip-Barren (33) und durch den Pfosten
(3).
6
6
7
6
22
3
23
9
29
33
30
25
Schmierfett
24
Band
25
Loch
33
