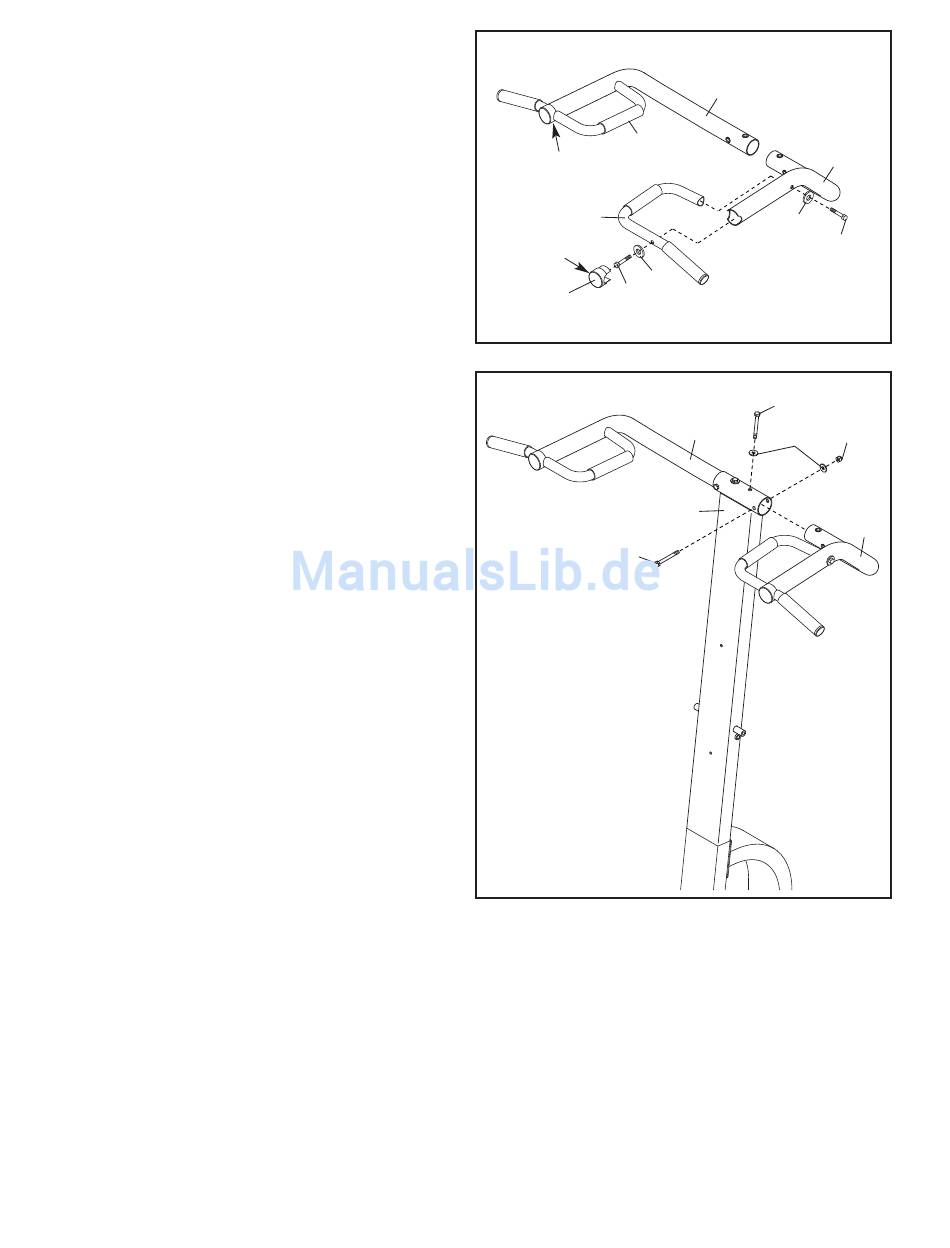

4. Befestigen Sie den linken Griff (9) mit einer M10
x 65mm Schraube (29), einer M10 x 70mm
Schraube (31) und zwei M10 Unterlegscheiben
(30) an der linken Aufzugstange (34).
Drücken Sie eine runde 50mm Innenkappe (12)
auf die linke Aufzugstange (34). Achten Sie
darauf, dass sich die dicke Seite der Kappe
auf der angegebenen Seite befindet.
Befestigen Sie den rechten Griff (8) auf die
gleiche Weise an der rechten Aufzugstange
(7).
5. Schieben Sie die linke Aufzugstange (34) in den
Pfosten (3) hinein.
Befestigen Sie die linke Aufzugstange (34) mit
einer M10 x 75mm Schraube (36) und einer
M10 Unterlegscheibe (30) am Pfosten (3).
Ziehen Sie die Schrauben noch nicht fest.
Befestigen Sie die linke Aufzugstange (34) mit
einer M10 x 70mm Schraube (31), einer M10
Unterlegscheibe (30) und einer M10
Kontermutter (25). Ziehen Sie dann erst die
M10 x 75mm Schraube (36) fest.
Befestigen Sie die rechte Aufzugstange (7)
auf die gleiche Weise am Pfosten (3).
