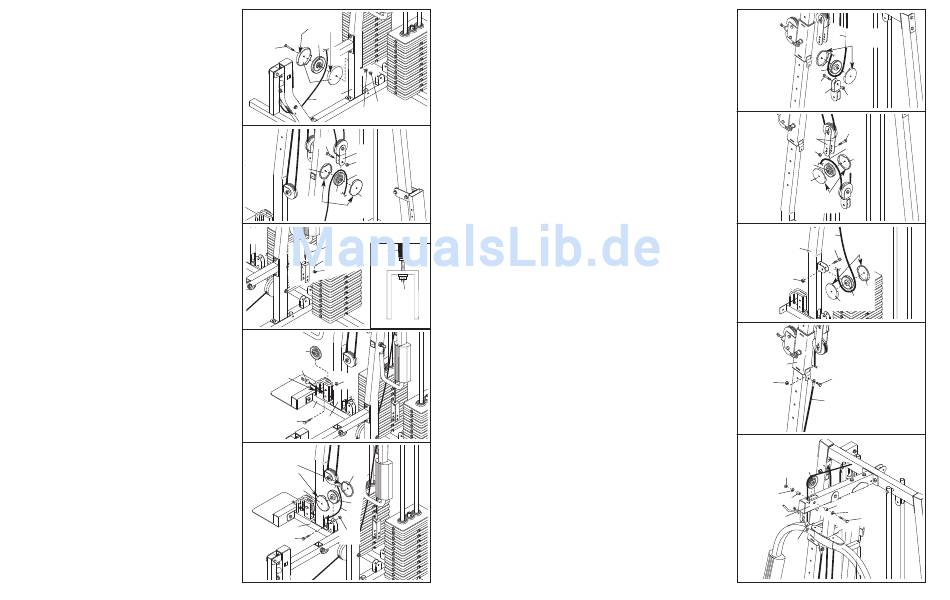

39. Führen Sie das Beinhebelkabel (75) unter eine
115mm Rolle (119). Befestigen Sie die Rolle und
ein Paar großer Rollenabdeckungen (113) mit
einem M10 x 95mm Bolzen (92), einer M10
Unterlegscheibe (91) und einer M10 Nylon-
Verschlussmutter (87) an der angegebenen Seite
des Butterfly-Pfostens (3). Achten Sie darauf,
dass die Vorsprünge bei den Rollenabdeck-
ungen so orientiert sind, wie hier angezeigt.
40. Führen Sie das Beinhebelkabel (75) über eine
90mm Rolle (78). Befestigen Sie die Rolle und ein
Paar Rollenabdeckungen (68) mit einem M10 x
50mm Bolzen (100) und einer M10 Nylon-
Verschlussmutter (87) an der doppelten U-Klammer
(62). Achten Sie darauf, dass sich die kleinen
Laschen an den Rollenabdeckelungen unten
befinden.
41. Entfernen Sie die schon angebrachten 90mm
Rollen (nicht abgebildet) von der U-Klammer
(64).
Befestigen sie das Ende das Beinhebelkabels (75)
mit einer M8 Unterlegscheibe (90) und einer M8
Nylon-Verschlussmutter (34) an der U-Klammer
(64). Ziehen Sie die Verschlussmutter noch
nicht ganz fest an. Sie sollte nur ein paar
Umdrehungen um das Ende des Kabels geführt
sein, wie in der Nebenzeichnung gezeigt.
42. Finden Sie das untere Drehkabel (72). Es ist das
einzige Kabel mit einer Öse an einem Ende und
einer Kugel am anderen Ende, das jetzt noch
übrig ist. Führen Sie das Ende mit der Öse durch
das Käfig an der langen Basis (101) und durch den
Drehpfosten (5), wie angezeigt. Achten Sie darauf,
dass das Kabel über der kurzen Stange innerhalb
des Käfigs verläuft.
Befestigen Sie eine 90mm Rolle (78) mit einem
M10 x 45mm Bolzen (93) und einer M10 Nylon-
Verschlussmutter (87) an der angezeigten Klammer
der langen Basis (101). Achten Sie darauf, dass
das Kabel innerhalb der Rille der Rolle verläuft.
43. Führen Sie das untere Drehkabel (72) unter eine
90mm Rolle (78). Befestigen Sie die Rolle und ein
Paar Rollenabdeckungen (68) mit einem M10 x
50mm Bolzen (100) und einer M10 Nylon-
Verschlussmutter (87) an der angezeigten Klammer
der langen Basis (101). Achten Sie darauf, dass
die langen Vorsprünge bei den Rollenabdeck-
ungen so orientiert sind, wie hier angezeigt.
39
Laschen
119
92
113
3
75
87
91
40
100
62
87
68
75
78
68
kleinen
Laschen
41
75
75
64
90
34
42
78
72
Käfigs
87
101
5
93
43
langen
Vorsprünge
68
68
78
72
101
87
100
16
24. Entfernen Sie die schon befestigten 90mm
Rollen (78) von der versetzten doppelten U-
Klammer (61).
Führen Sie das Drehkabel (17) um eine 90mm
Rolle (78). Befestigen Sie die Rolle mit einem M10
x 50mm Bolzen (100) und einer M10 Nylon-
Verschlussmutter (87) an der versetzten doppelten
U-Klammer (61). Achten Sie darauf, dass sich die
kleinen Laschen an den Rollendeckumgen oben
befinden.
25. Führen Sie das Drehkabel (17) um eine 90mm
Rolle (78). Befestigen Sie die Rolle und eine
Rollenabdeckung (68) mit einem M10 x 50mm
Bolzen (100) und einer M10 Nylon-
Verschlussmutter (87) im zweituntersten Loch in der
kleinen Rollenplatte (31). Achten Sie darauf, dass
sich die kleinen Laschen an den
Rollenabdeckelungen unten befinden.
26. Führen Sie das Drehkabel (17) um eine 90mm
Rolle (78). Befestigen Sie die Rolle und eine Paar
Rollenabdeckungen (68) mit einem M10 x 50mm
Bolzen (100) und einer M10 Nylon-
Verschlussmutter (87) an der Klammer des
Drehpfostens (5). Achten Sie darauf, dass sich
die kleinen Laschen an den Rollendeckumgen
34
oben befinden.
27. Befestigen Sie das Ende des Drehkabels (17) mit
einem M10 x 20mm Bolzen (86) und einer M10
Nylon-Verschlussmutter (87) an der Klammer der
Drehhalterung (46).
28. Finden Sie das Lat-Kabel (88), welches 2m
26,3cm lang ist und an einem Ende mit einer
Kugel und am anderen Ende mit einer Öse aus-
gestattet ist. Führen Sie das Ende mit der Öse von
unten durch den oberen Butterfly-Rahmen (7) und
um eine 90mm Rolle (78). Befestigen Sie die Rolle
mit einem M10 x 65mm Bolzen (18), zwei M10
Unterlegscheiben (91), zwei 12mm
Abstandsstücken (89) und einer M10 Nylon-
Verschlussmutter (87) innerhalb des oberen
Butterfly-Rahmens.
24
kleinen
17
Laschen
78
100
61
87
25
100
31
87
17
68
78
68
kleinen
Laschen
26
17
kleinen
100
5
Laschen
87
68
78
68
27
46
86
87
17
28
78
87
91
89
89
91
7
18
88
13
