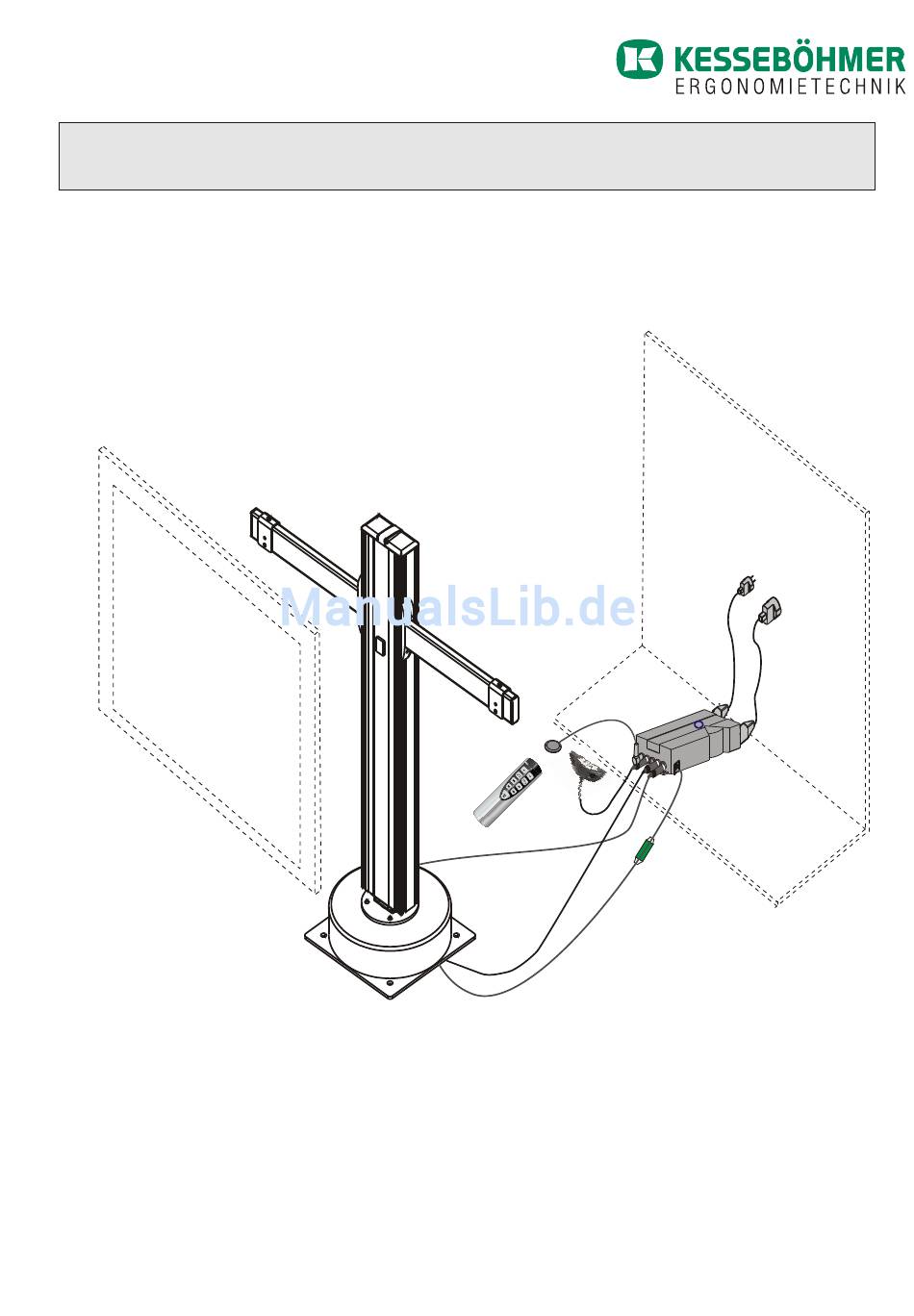

- Seite 1 Montageanleitung · Assembly Instructions ScreenMotion Revolution 720/870 889012121 U76 Seite 1 von 29 12.08.08...
- Seite 2 Vorwort Sehr verehrter Kunde, mit der Wahl des ScreenMotion Revolution haben sie sich für eine technisch hochentwickelte und leistungsstarke elektromotorische Führungssäule entschieden. Ihr ScreenMotion Revolution ist bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen, um einen störungsfreien und sicheren Betrieb zu gewährleisten. Sie selbst können wesentlich dazu beitragen, dass Sie mit Ihrem ScreenMotion Revolution lange Zeit zufrieden sind.
- Seite 3 Varianten SME für Einbau im Möbel Umlaufend ist ein Mindestabstand von 25 mm zwischen eingebautem Bildschirm und Möbel oder sonstigen baulichen Einrichtungen einzuhalten. Nach Inbetriebnahme den Bildschirm- träger ausrichten und die Parallelität zum Möbel berücksichtigen. Der Bildschirmträger kann über diese Befestigungsschrauben ausgerichtet werden.
- Seite 4 Freistehender SME mit Bodenplatte Wird die als Zubehör erhältliche Bodenplatte 700x500 mm nicht verwendet, muss stattdessen eine Platte gleicher Größe mit min. 22 kg Gewicht montiert werden. Achtung: Fußsteller muss auf einem planen Untergrund ausgerichtet werden. Artikel-Nr. Bodenplatte: 889010903 130° Während des Schwenkvorgangs, dürfen sich keine Personen, Tiere oder Gegenstände im Schwenkbereich...
- Seite 5 Tragarm befestigen Flauschband über die Führungssäule kleben Zubehör Flauschband Filzstück auf die Säule kleben Filzstück Tragarme in die Nuten einführen M6x16 M6x16 Tragarme mit den 4 Schrauben M6x16 mit dem SW4 auf gewünschter Höhe befestigen. Filzstück Bildschirmträger am Fernseher montieren. (Siehe Angaben Hersteller des Fernsehers.) 889012121 U76 Seite 5 von 29...
- Seite 6 Bildschirmträger befestigen Bildschirmträger mit montiertem Fernseher auf den Tragarmen einhängen. M5x10 M5x10 justieren M6x12 fixieren Bildschirmträger mit montiertem Fernseher auf den Tragarmen mit M5x10 und Schraubendreher justieren. M5x10 justieren M6x12 fixieren M6x12 M6x12 an den Trägerarmen festdrehen 889012121 U76 Seite 6 von 29...
- Seite 7 SW 4 max. 15 Nm TORX 30 max. 15 Nm 4 x M6x30 aus der Führungssäule schrauben und die Montageplatte mit den 4 Schrauben und dem Torx 30 verbinden. Achtung: Optional mit Bodenplatte M6x16 SW 5 max. 15 Nm M6x16 889012121 U76 Seite 7 von 29...
- Seite 8 Einbau im Möbel Drehantrieb mit 4 Schrauben am Möbel befestigen. Materialstärke ist zu beachten. Achtung die Kabel des Drehantriebes müssen möglichst nahe zum Antrieb am Boden fixiert werden (Kabelschelle), sonst wird das Kabel bei der Drehbewegung aufgerieben. Der Punkt und das Kabel müssen bei der Montage in der gleichen Position bleiben.
- Seite 9 Buchse für Führungssäule Screen Motion SME Revolution 720 / 870 Buchse für Drehantrieb Buchse für Tisch-Handschalter TMU 10 Buchse für IR-Empfänger SME Buchse für Sicherheits-Sensor Buchse für Kupplung (Steckdose) mit Kaltgerätestecker Buchse für Netzkabel Kompaktsteuerung Kompaktsteuerung SME IR-Empfänger SME IR Fernbedienung (SME-Revolution Q/R) Handschalter TMU 10 (SME-Revolution Q/R) Geschaltete Kupplung (Steckdose) mit Netzkabel Kompaktsteuerung...
- Seite 10 A: Schließen Sie die Säule an. B: Schließen Sie den Drehantrieb an. C: Schließen Sie den Handschalter TMU 10 an. D: Schließen Sie den IR-Empfänger an. E: Schließen Sie den Sicherheitssensor an. F: Schließen Sie nun den Fernseher an die geschaltete Kupplung (Steckdose) an.
- Seite 11 Standard-Verfahrtechnik verwenden Sie bitte die Infrarot-Fernbedienung Halten Sie die Taste "Auf" gedrückt, um den SME aus- zufahren. Um den SME wieder einzufahren halten Sie die Taste "Ab" gedrückt. Der Beschlag kann von der untersten Position (Grundstellung) bis zum Maximalhub verfahren werden. Der Beschlag macht zwischen der Stopp- und Startbewegung, (Drehung Hub, Hub...
- Seite 12 Kundenspezifische Hub-Begrenzung Diese Funktion ermöglicht es Ihnen, die Ausfahrhöhe des Beschlags zu begrenzen. Der SME ist werkseitig auf den maximal möglichen Hub eingestellt. Die kundenspezifische Hubbegrenzung ist nur bei der freistehenden Variante möglich. Nicht praktikabel bei der Variante "Einbau im Möbel". Wenn Sie wollen, dass der Beschlag an einer Position unterhalb des Maximalhubs nicht überfahren wird, fahren Sie diesen mit den Pfeiltasten "Auf"...
- Seite 13 Anfahren von Memory-Positionen Halten Sie die Memory-Taste mit der entsprechend gespeicherten Position (M1; M2; M3) gedrückt. Der Beschlag fährt nun automatisch auf die gewünschte Position. Auto-Memory-Funktion Diese Funktion ermöglicht Ihnen ein automatisches anfahren von der obersten/untersten sowie abgespeicherten Memory- Positionen Ihres Fernsehers. Durch ein zweimaliges drücken der Tasten "Auf" und "Ab" wird die untere und obere Position angefahren.
- Seite 14 Fehlerbehebung 1. Steuerung funktioniert nicht; Allgemeine Prüfung Rote LED der Infrarot-Fernbedienung leuchtet nicht, wenn man eine Taste drückt? Prüfen Sie, ob die Batterie richtig eingelegt wurde oder wechseln Sie ggf. die Batterie! Wenn nach dem Wechsel die LED nicht leuchtet, ist die Fernbedienung defekt. Bitte rufen Sie Ihren Servicepartner an. Die rote LED der Infrarot-Fernbedienung leuchtet beim Drücken einer Taste und die Steuerung „piepst“...
- Seite 15 6. Beschlag dreht sich nicht und die Steuerung piepst Fehlerursache kann sein, dass der Beschlag unter der zulässigen Drehhöhe positioniert ist. Beim Einbau im Möbel ist ein Schwenken erst möglich, wenn der Hub vollständig verfahren ist. Bei der freistehenden Variante ist die Schwenkbewegung erst nach einem Verfahrweg von 25 mm möglich. 7.
- Seite 16 Foreword Dear customer, In choosing a ScreenMotion Revolution model, you have decided to acquire a technically advanced and powerful motor- driven guide column. Your ScreenMotion Revolution has been manufactured inhouse with the utmost care and precision and has passed numerous quality and safety checks to ensure trouble-free and safe operation. You can significantly contribute to your long-term satisfaction with your ScreenMotion Revolution model.
- Seite 17 Versions SME for installation in furniture A minimum all-round distance of 25 mm between built-in screen and furniture or other structural objects must be maintained. After initial operation adjust the screen support and ensure that it runs parallel to the furniture. The screen support can be adjusted using the fastening screws.
- Seite 18 Free-standing SME with ground plate Should the ground plate 700x500 mm, which is available as an accessory, not be used, a plate of the same size having a minimum weight of 22 kg must be mounted. Attention: Set screws must be adjusted on a plane surface. Item no for the ground plate: 889010903 130°...
- Seite 19 Mounting of support arm Fasten fleece tape over the guide column. Accessories fleece tape Glue piece of felt onto the column. piece of felt Insert support arms into the grooves. M6x16 M6x16 Affix the support arms by means of the 4 M6x16 screws and the SW4 allen key to the desired height.
- Seite 20 Affix screen support Hang screen support mounted on the TV set onto the supporting arm. M5x10 M5x10 adjust M6x12 Use M5x10 screws and screw driver to adjust screen support mounted on the TV set on supporting arms. M5x10 adjust M6x12 M6x12 Tightly screw down M6x12 at the supporting arms.
- Seite 21 SW 4 max. 15 Nm TORX 30 max. 15 Nm Remove 4 x M6x30 from the guide column and connect mounting plate with the 4 screws and the Torx 30. Attention: Optional mounting to ground plate M6x16 SW 5 max. 15 Nm M6x16 889012121 U76 Page 21 of 29...
- Seite 22 Installation in furniture Affix rotary to furniture with 4 screws. Pay attention to material thickness. Attention: The cables of the rotary drive must be affixed on the floor as closely to the drive as possible (cable clamp), otherwise the cable will be abraded by the turning movement.
- Seite 23 Jack for guide column ScreenMotion SME Revolution 720 / 870 Jack for rotary drive Jack for tabletop handset TMU 10 Jack for IR receiver SME Jack for safety sensor Jack for outlet (socket) with IEC connector Jack for power cord of the compact control Control unit SME IR Remote control (SME-Revolution Q/R) Handset TMU 10 (SME- Revolution Q/R)
- Seite 24 A: Connect the column. B: Connect the rotary drive. C: Connect the handset TMU 10. D: Connect the IR receiver. E: Connect the safety sensor. F: Connect the TV set to the live outlet (socket). G: Connect the mains cable with the control unit first and then with the socket.
- Seite 25 Standard drive technology please use infrared remote control Press and hold the “Up” key to extend the SME. In order to retract the SME, press and hold the “Down” key. The fitting can be moved from the bottom position (home position) to the topmost lifting position.
- Seite 26 Customer-specific lifting limit This function allows you to limit the height of the upward movement of the fitting. The SME is pre-adjusted to reach the maximum lifting position by the manufacturer. The Down customer-specific lifting limit is only possible with the free- standing version.
-
Seite 27: Child-Proof Lock
Launching memory positions Press and hold the memory key with the position (M1; M2; M3) you want to reach. The fitting will now automatically move to the desired position. Auto Memory Function This function allows automatic movement to the top and bottom positions as well as all saved memory positions of your TV set. - Seite 28 Troubleshooting 1. Remote control does not work; General check Red LED on the infrared remote control does not light up while a key is pressed? Check if battery has been inserted correctly, otherwise you may have to replace the battery! If the LED does not light up after battery has been replaced, the remote control is defective.
- Seite 29 6. Fitting does not turn and control unit is beeping The cause of this error could be that the fitting is positioned below the minimum pivoting height. When installed in furniture turning is only possible if the minimum lifting position for turning has been reached.
