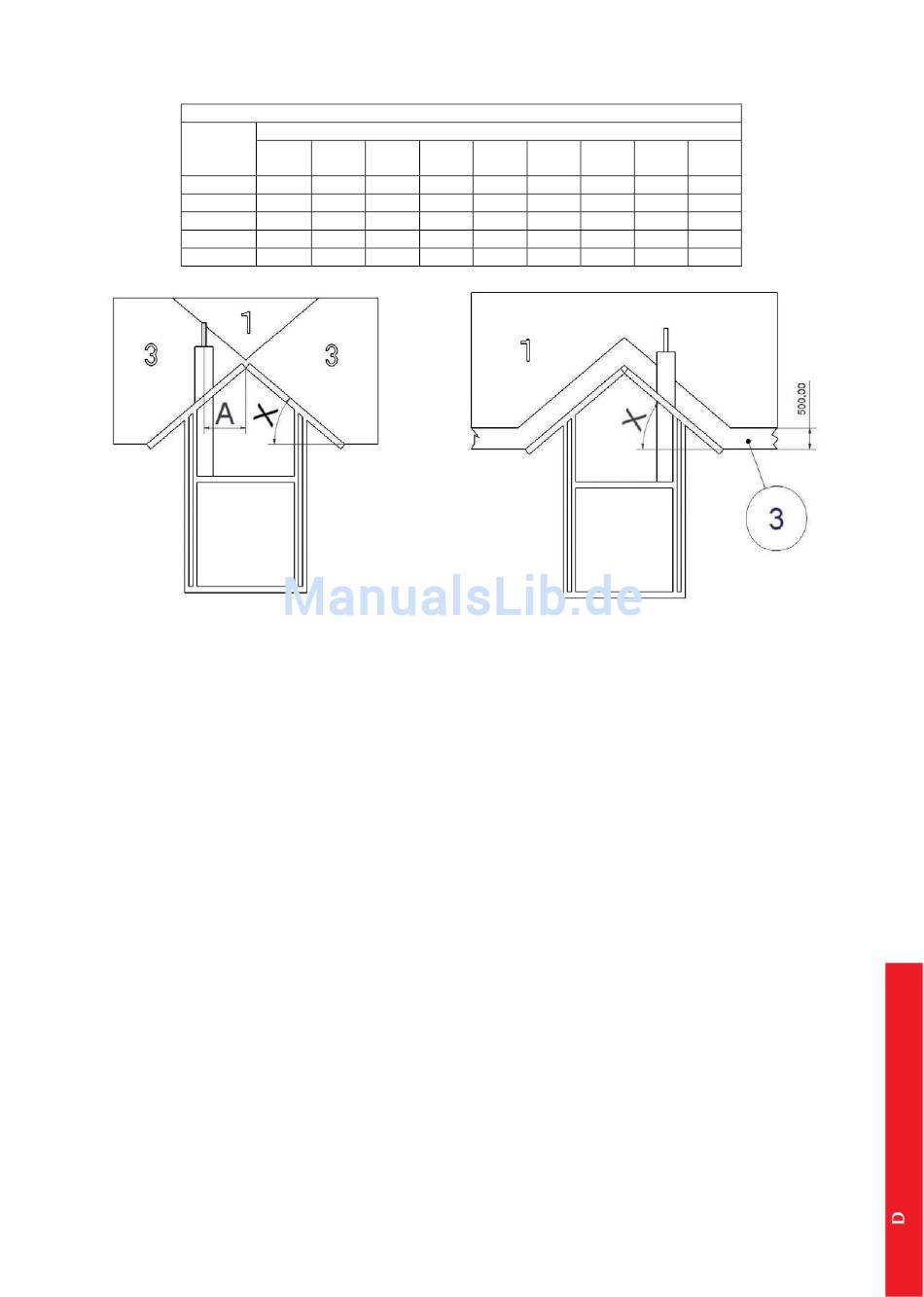

Schornsteinhöhe über Dach auf horizontalem Abstand A ab dem Giebel
Dachneige
X
o
25
o
30
o
35
o
40
o
45
Dachneige x größer als 23°
Brandschutzvorrichtung
Im Zusammenhang mit Brandschutz ist es wichtig, dass
Sie die unten erwähnten Vorschriften beachten, bevor
der Ofen montiert wird.
1. Wenn der Fußboden um den Ofen herum aus bren-
nbarem Material ist, dann müssen Sie eine feuer-
feste Bodenplatte benutzen. Die Bodenplatte muss
mindestens eine Grösse haben :
- an der Seite der Tür: 50 cm ab der Außenseite des
Ofens
- an den Seiten: 30 cm ab der Außenseite des
Ofens
2. Halten Sie mindestens 80 cm Abstand zwischen
Ofen und brennbaren Materialen ein. Denken
Sie dabei an Gardinen, Gegenstände aus Holz
(Schränke und Gemälde) und Glasgegenstände.
Halten sie den gleichen Abstand vom Rauchabzug-
skanal ein
3. Hölzerne Konstruktion die innerhalb des 80 cm Be-
reichs des Ofens sind, müssen mit feuerfestem Ma-
terial verkleidet werden.
4. Wenn der Rauchgasabzug durch die Decke und/
oder das Dach führt welche aus brennbarem Mate-
rial bestehen, müssen diese rundum + 80 cm mit
feuerfestem Material bekleidet werden. Achten sie
hierbei auf Zwischenbalken und eventuell elek-
trische Leitungen.
Horizontaler Abstand A ab Giebel in Meter
Im
Giebel 0,5 m 0,75 m 1 m
0,5 0,75 0,85 1,0
0,5 0,85 1,2 1,6
0,5 1,0 1,8 2,4
0,5 1,2 2,4 3,2
0,5 1,5 3,0 4,0
1,25 m 1,5 m 2 m 3 m
1,1 1,2 1,6 2,5
2,0 2,4 3,2 4,9
3,0 3,6 4,8 7,3
4,0 4,8 6,4 10
5,0 6,0 8,0 12
Dachneige x kleiner als 23°
5. Schützen sie alle brennbare Materiale die sich in
einem Strahl von 80 Zentimeter der Ofentür befind-
en Nehmen Sie dazu feuerfeste Materiale.
6. Bekleiden sie den Kamin nie mit brennbarem Mate-
rial (wie z.B. Tapete)
7. Die Wand hinter dem Kamin muss aus feuerfestem
Material sein oder muss damit isoliert werden. Das
Isolationsmaterial muss eine Temperatur von 700
Grad Celsius vertragen können und eine Dichte
von, 80 Kg/m³ haben. Angaben über Isolationsma-
terial finden Sie in der Tabelle auf Seite 59.
8. Vermeiden Sie Wärmedurchschlag bei der Montage.
Die Wärme die der Ofen ausstrahlt kann durch die
Wand ziehen. Dies kann sogar Brand auf der an-
deren Seite der Wand verursachen. Verhindern Sie
dies!
Installation
Der Economic ist gemäß der internationalen Norm EN
13240 und außerdem gemäß einer zusätzlichen Norm
für optimales milieu-freundliches Heizen bezüglich
Rauchgas Ausstoß (Art. 15a B-Vg des BmfWA) geprüft.
Der Ofen kann an einen Rauchkanal mit mehreren Öfen
angeschlossen werden.
4 m
3,3
6,5
10
13
16
