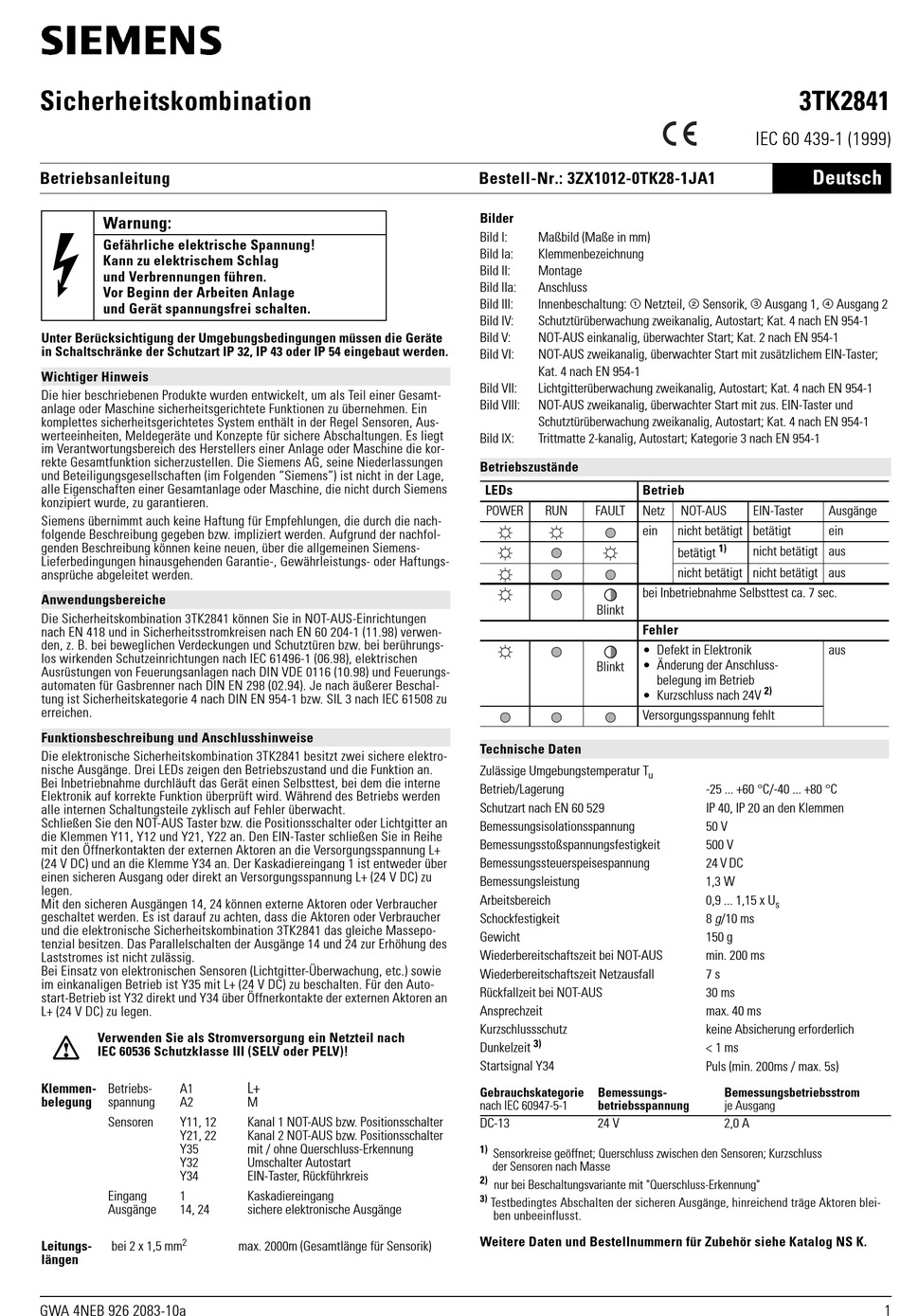

Siemens 3TK2841 Betriebsanleitung

Sicherheitskombination
Betriebsanleitung
Warnung:
Gefährliche elektrische Spannung!
Kann zu elektrischem Schlag
und Verbrennungen führen.
Vor Beginn der Arbeiten Anlage
und Gerät spannungsfrei schalten.
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte
in Schaltschränke der Schutzart IP 32, IP 43 oder IP 54 eingebaut werden.
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamt-
anlage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Ein
komplettes sicherheitsgerichtetes System enthält in der Regel Sensoren, Aus-
werteeinheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Es liegt
im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die kor-
rekte Gesamtfunktion sicherzustellen. Die Siemens AG, seine Niederlassungen
und Beteiligungsgesellschaften (im Folgenden "Siemens") ist nicht in der Lage,
alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch Siemens
konzipiert wurde, zu garantieren.
Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die nach-
folgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfol-
genden Beschreibung können keine neuen, über die allgemeinen Siemens-
Lieferbedingungen hinausgehenden Garantie-, Gewährleistungs- oder Haftungs-
ansprüche abgeleitet werden.
Anwendungsbereiche
Die Sicherheitskombination 3TK2841 können Sie in NOT-AUS-Einrichtungen
nach EN 418 und in Sicherheitsstromkreisen nach EN 60 204-1 (11.98) verwen-
den, z. B. bei beweglichen Verdeckungen und Schutztüren bzw. bei berührungs-
los wirkenden Schutzeinrichtungen nach IEC 61496-1 (06.98), elektrischen
Ausrüstungen von Feuerungsanlagen nach DIN VDE 0116 (10.98) und Feuerungs-
automaten für Gasbrenner nach DIN EN 298 (02.94). Je nach äußerer Beschal-
tung ist Sicherheitskategorie 4 nach DIN EN 954-1 bzw. SIL 3 nach IEC 61508 zu
erreichen.
Funktionsbeschreibung und Anschlusshinweise
Die elektronische Sicherheitskombination 3TK2841 besitzt zwei sichere elektro-
nische Ausgänge. Drei LEDs zeigen den Betriebszustand und die Funktion an.
Bei Inbetriebnahme durchläuft das Gerät einen Selbsttest, bei dem die interne
Elektronik auf korrekte Funktion überprüft wird. Während des Betriebs werden
alle internen Schaltungsteile zyklisch auf Fehler überwacht.
Schließen Sie den NOT-AUS Taster bzw. die Positionsschalter oder Lichtgitter an
die Klemmen Y11, Y12 und Y21, Y22 an. Den EIN-Taster schließen Sie in Reihe
mit den Öffnerkontakten der externen Aktoren an die Versorgungsspannung L+
(24 V DC) und an die Klemme Y34 an. Der Kaskadiereingang 1 ist entweder über
einen sicheren Ausgang oder direkt an Versorgungsspannung L+ (24 V DC) zu
legen.
Mit den sicheren Ausgängen 14, 24 können externe Aktoren oder Verbraucher
geschaltet werden. Es ist darauf zu achten, dass die Aktoren oder Verbraucher
und die elektronische Sicherheitskombination 3TK2841 das gleiche Massepo-
tenzial besitzen. Das Parallelschalten der Ausgänge 14 und 24 zur Erhöhung des
Laststromes ist nicht zulässig.
Bei Einsatz von elektronischen Sensoren (Lichtgitter-Überwachung, etc.) sowie
im einkanaligen Betrieb ist Y35 mit L+ (24 V DC) zu beschalten. Für den Auto-
start-Betrieb ist Y32 direkt und Y34 über Öffnerkontakte der externen Aktoren an
L+ (24 V DC) zu legen.
Verwenden Sie als Stromversorgung ein Netzteil nach
IEC 60536 Schutzklasse III (SELV oder PELV)!
Klemmen- Betriebs- A1
belegung spannung A2
Sensoren Y11, 12
Y21, 22
Y35
Y32
Y34
Eingang 1
Ausgänge 14, 24
2
Leitungs- bei 2 x 1,5 mm
längen
GWA 4NEB 926 2083-10a
L+
M
Kanal 1 NOT-AUS bzw. Positionsschalter
Kanal 2 NOT-AUS bzw. Positionsschalter
mit / ohne Querschluss-Erkennung
Umschalter Autostart
EIN-Taster, Rückführkreis
Kaskadiereingang
sichere elektronische Ausgänge
max. 2000m (Gesamtlänge für Sensorik)
Bestell-Nr.: 3ZX1012-0TK28-1JA1
Bilder
Bild I: Maßbild (Maße in mm)
Bild Ia: Klemmenbezeichnung
Bild II: Montage
Bild IIa: Anschluss
Bild III: Innenbeschaltung: ¿ Netzteil, À Sensorik, Á Ausgang 1, Â Ausgang 2
Bild IV: Schutztürüberwachung zweikanalig, Autostart; Kat. 4 nach EN 954-1
Bild V: NOT-AUS einkanalig, überwachter Start; Kat. 2 nach EN 954-1
Bild VI: NOT-AUS zweikanalig, überwachter Start mit zusätzlichem EIN-Taster;
Kat. 4 nach EN 954-1
Bild VII: Lichtgitterüberwachung zweikanalig, Autostart; Kat. 4 nach EN 954-1
Bild VIII: NOT-AUS zweikanalig, überwachter Start mit zus. EIN-Taster und
Schutztürüberwachung zweikanalig, Autostart; Kat. 4 nach EN 954-1
Bild IX: Trittmatte 2-kanalig, Autostart; Kategorie 3 nach EN 954-1
Betriebszustände
LEDs Betrieb
POWER RUN FAULT Netz
ein
bei Inbetriebnahme Selbsttest ca. 7 sec.
Blinkt
Fehler
• Defekt in Elektronik
• Änderung der Anschluss-
Blinkt
• Kurzschluss nach 24V
Versorgungsspannung fehlt
Technische Daten
Zulässige Umgebungstemperatur T
u
Betrieb/Lagerung
Schutzart nach EN 60 529
Bemessungsisolationsspannung
Bemessungsstoßspannungsfestigkeit
Bemessungssteuerspeisespannung
Bemessungsleistung
Arbeitsbereich
Schockfestigkeit
Gewicht
Wiederbereitschaftszeit bei NOT-AUS
Wiederbereitschaftszeit Netzausfall
Rückfallzeit bei NOT-AUS
Ansprechzeit
Kurzschlussschutz
3)
Dunkelzeit
Startsignal Y34
Gebrauchskategorie Bemessungs-
nach IEC 60947-5-1 betriebsspannung
DC-13 24 V
1)
Sensorkreise geöffnet; Querschluss zwischen den Sensoren; Kurzschluss
der Sensoren nach Masse
2)
nur bei Beschaltungsvariante mit "Querschluss-Erkennung"
3)
Testbedingtes Abschalten der sicheren Ausgänge, hinreichend träge Aktoren blei-
ben unbeeinflusst.
Weitere Daten und Bestellnummern für Zubehör siehe Katalog NS K.
3TK2841
IEC 60 439-1 (1999)
Deutsch
NOT-AUS EIN-Taster
nicht betätigt betätigt
1)
nicht betätigt aus
betätigt
nicht betätigt nicht betätigt aus
belegung im Betrieb
2)
-25 ... +60 °C/-40 ... +80 °C
IP 40, IP 20 an den Klemmen
50 V
500 V
24 V DC
1,3 W
0,9 ... 1,15 x U
s
8 g/10 ms
150 g
min. 200 ms
7 s
30 ms
max. 40 ms
keine Absicherung erforderlich
< 1 ms
Puls (min. 200ms / max. 5s)
Bemessungsbetriebsstrom
je Ausgang
2,0 A
Ausgänge
ein
aus
1
