STEUERUNG MEHRERER GERÄTE
Verwenden Sie dieses Verfahren, um mehrere Geräte an einen einzelnen PC anzuschließen. Sie kön-
nen mehrere Geräte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen.
In dem Menü Option muss die Kennung des Geräts zwischen 1 und 99 eingestellt werden, Duplikatio-
nen sind nicht zulässig.
Anschließen des Kabels

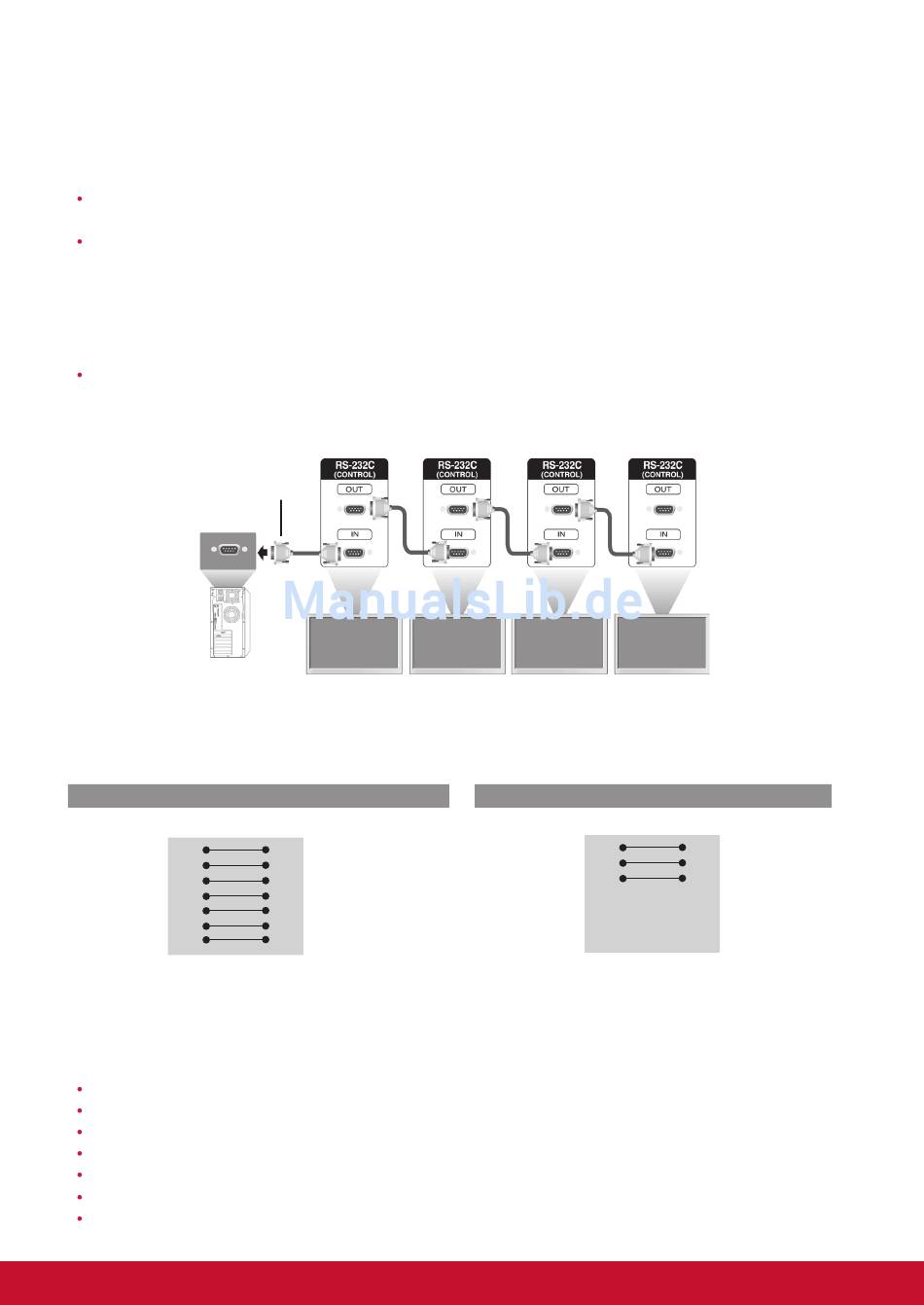

Schließen Sie das RS-232C-Kabel wie in der Abbildung dargestellt an.
Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Gerät verwendet. Von Ihrem
PC aus können Sie das Gerät ein-/ausschalten, eine Eingangsquelle wählen oder das OSD-Menü
anpassen.
RS-232C-Kabel
(nicht enthalten)
PC

RS-232C-Konfigurationen

Siebenadrige Konfigurationen (Standard RS-232C-Kabel)
PC
RXD
2
TXD
3
GND
5
DTR
4
DSR 6
7
RTS
8
CTS
D-Sub 9
(Buchse)

Kommunikationsparameter

Baudrate: 9600 Bit/s (UART)
Datenlänge: 8 Bit
Prüfbit: Ohne
Stoppbit: 1 Bit
Flusssteuerung: Ohne
Übertragungscode: ASCII-Code
Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).
Monitor 1 Monitor 2
Set
3
TXD
2
RXD
5
GND
6
DSR
4
DTR
8
CTS
7
RTS
D-Sub 9
(Buchse)
Monitor 3
Dreiadrige Konfigurationen (Nicht Standard)
PC
RXD
2
TXD
3
5
GND
4
DTR
6
DSR
7
RTS
8
CTS
D-Sub 9
(Buchse)
68
Monitor 4
Set
3
TXD
2
RXD
5
GND
6
DSR
4
DTR
7
CTS
8
RTS
D-Sub 9
(Buchse)
