Conceptronic Multi Front Panel CMULTIFPE Schnellinstallationsanleitung Seite 48

PORTUGUÊS
4.3 Ligações internas dos cabos
A.

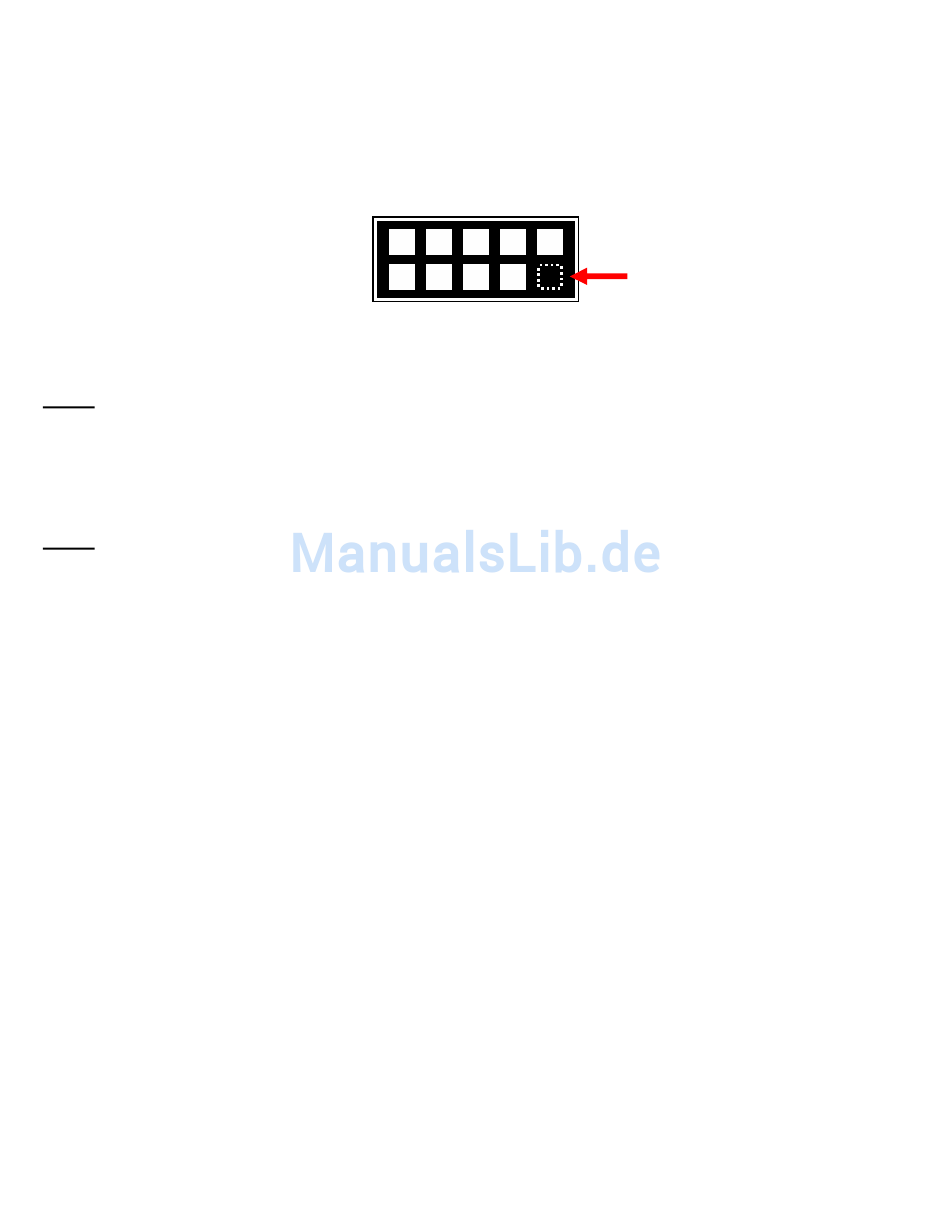

Procure um colector USB livre na sua placa principal. Os colectores USB das placas
principais parecem-se com a figura seguinte:
B.
Ligue o cabo USB interno ao colector USB da sua placa principal.
Nota: Não force o cabo USB interno no colector USB!
O cabo só pode ser ligado de 1 forma!
C. Ligue os cabos SATA internos a colectores SATA livres da sua placa principal.
Nota: Não force o cabo SATA no colector SATA.
O cabo só pode ser ligado de 1 forma!
4.4 Terminar a instalação do hardware
Quando todos os cabos estiverem ligados, pode terminar a instalação do hardware.
A. Feche a caixa do seu computador de ambos os lados.
B. Volte a ligar o cabo de alimentação ao seu computador.
C. Ligue o seu computador.
O Windows vai reconhecer e instalar automaticamente as ranhuras de leitores de cartões na
frente do CMULTIFPE.
Todas as outras ligações são ligações de passagem. O computador vai detectar os dispositivos
quando estiverem ligados às ligações do CMULTIFPE.
O seu CMULTIFPE já está pronto a usar!
48
Pino inexistente
