Conceptronic Multi Front Panel CMULTIFPE Schnellinstallationsanleitung Seite 31

FRANÇAIS

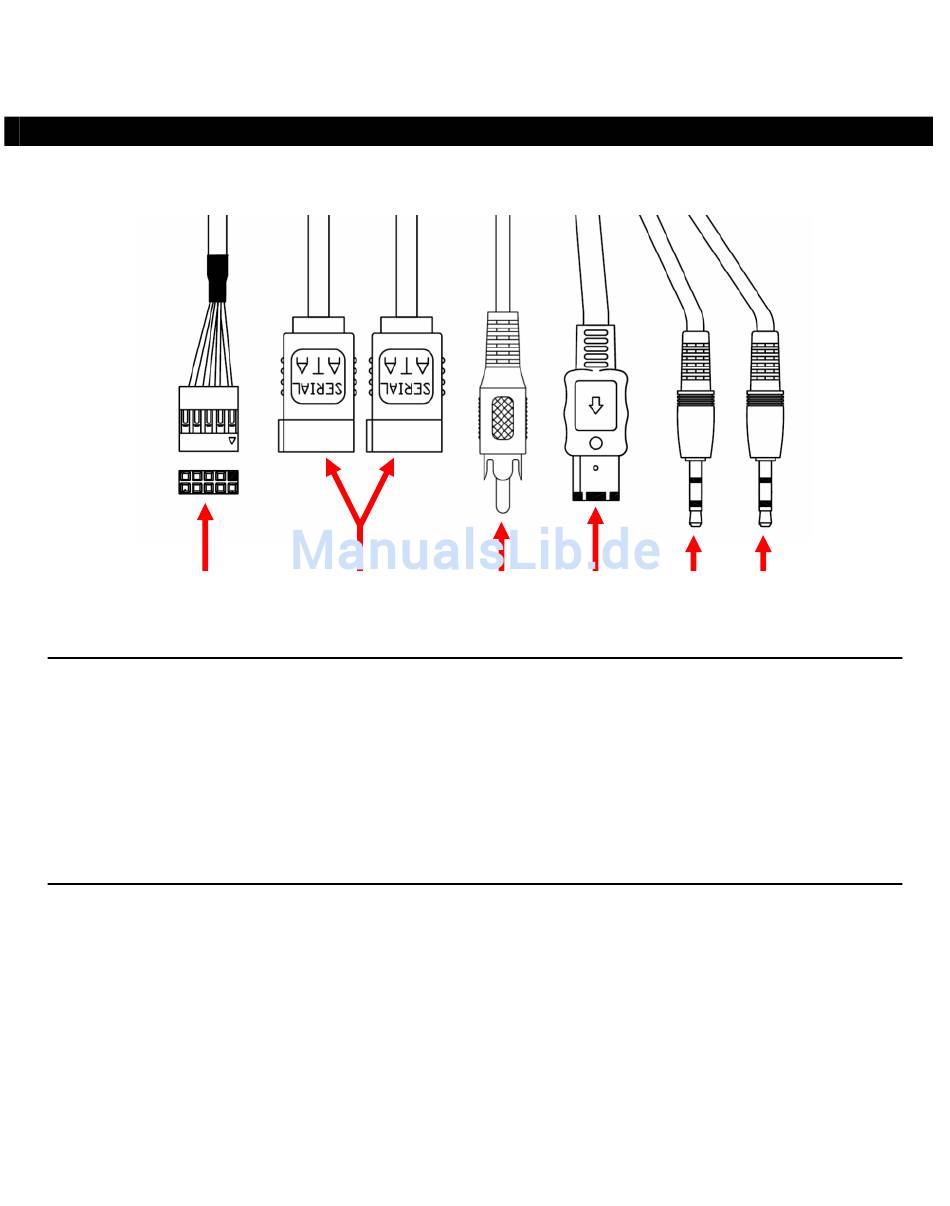

Vous trouverez plusieurs câbles joints à votre panneau frontal :
1
Nº Description
1 Câble USB interne
2 Câble SATA interne (2)
3 Câble composite
4 Câble FireWire
5 Câble pour casque (vert)
6 Câble pour microphone (rose)
3. Câblage
2 3
Brancher à
Connecteur USB interne
Connecteurs SATA internes
Port composite externe
Port FireWire externe
Connecteur de sortie de ligne / connecteur
du casque
Connecteur d'entrée de ligne / connecteur
du microphone
31
4 5 6
