Folgen Sie Ihren Fortschritt mit den Feedback-
4
Modi.
Beziehen Sie sich auf Schritt 4 auf Seite 12.
Messen Sie nach Wünsch Ihre Pulsfrequenz.
5
Sehen Sie Schritt 5 auf Seite 12.
Wenn Sie Ihr Training beenden, wird der Com-
6
puter nach einigen Minuten automatisch aus-
schalten.
Sehen Sie Schritt 6 auf Seite 13.
OPTIONALER BRUSTPULSSENSOR
Ein optionaler Brustpulssensor bietet eine Händefreie
Inbetriebnahme und messt fortlaufend Ihren Herzfre-
quenz während Sie trainieren. Zum Ankauf des
optionalen Brustpulssensors, rufen Sie uns ein-
fach an: 01805 231 244.
14

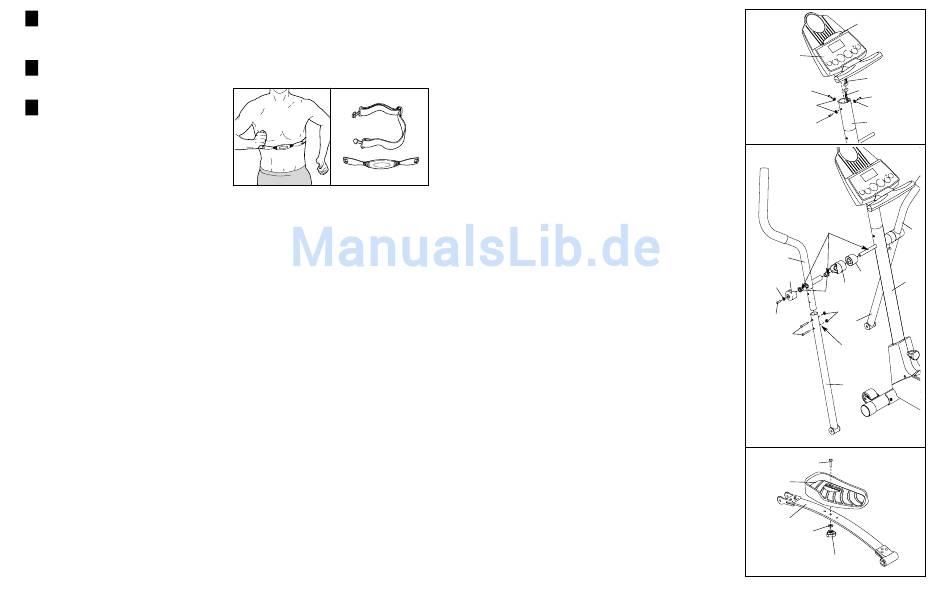

6. Während eine andere Person den Computer (23) in der
gezeigten Position hält, verbinden Sie den Drahthalter
am Computer mit dem oberen Verlängerungsdrahthalter
(44). Führen Sie den zusätzlichen Drahthalter in den
Pfostenverlängerung (73) ein.
Befestigen Sie den Computer (23) mit drei M10 x 27mm
Knopfschraube (67) und drei M10 gespaltene Unterleg-
scheibe (59) am Pfostenverlängerung (73). Achten Sie
darauf, dass Sie die Drahthalter nicht einklemmen.
Drücken Sie den Buchhalter in den Computer (23) ein,
so dass er fest einschnappt, wie gezeigt.
7. Identifizieren Sie die linke Haltestange (6) der mit
einem Aufkleber markiert ist. Führen Sie die linke
Haltestange in einer der Haltestangenbein (5) ein; ach-
ten Sie darauf, dass der Haltestangenbein so
gedreht ist, dass sich die sechseckigen Löcher auf
der angezeigten Seite befinden. Befestigen Sie die
linke Haltestange mit zwei M8 x 45mm Knopfbolzen
(50) und zwei M8 Nylon-Verschlussmuttern (38) an
einem der Haltestangenbeine (5). Achten Sie darauf,
dass sich die Nylon-Verschlussmuttern in den
sechseckigen Löchern befinden. Ziehen Sie die
Knopfbolzen nocht nicht fest an.
Schmieren Sie eine kleine Menge des inbegriffenen
Schmiermittels auf der linken Achse im Pfosten (2) und
innen in den zwei kleinen Haltestangenbuchsen (49) in
der linken Haltestange (6).
Schieben Sie vorsichtig ein Pfosten-Abstandsstück
(48), ein Haltestange-Abstandsstück (47), die linke
Haltestange und eine Haltestangenkappe (46) auf die
linke Achse am Pfosten (2), wie gezeigt. Schieben Sie
eine Haltestangen-Unterlegscheibe (55) auf eine M8 x
19mm Knopfschraube (56) und drehen die Knopf-
schraube in der Achse fest.
Montieren Sie die rechte Haltestange (8) und das ande-
re Haltestangenbein (5) auf die gleiche Weise.
8. Identifizieren Sie die linke Pedalfeder (11), die mit einem
Aufkleber versehen ist. Befestigen Sie das linke Pedal
(13) an die linke Pedalfeder mit einem M10 x 27mm
Pedalbolzen (80), einer M10 Unterlegscheibe (78) und
einem Pedalknopf (81), wie gezeigt. Anmerkung: Das
linke Pedal kann in verschiedenen Positionen ange-
bracht werden, indem die fünf Positionen im linken Pedal
und die drei Löcher in der Pedalfeder benutzt werden.
Befestigen Sie das rechte Pedal (nicht gezeigt) auf die
gleiche Weise. Achten Sie darauf, dass beide Pedale im
gleichen Loch und in der gleichen Pedalposition sind.
6
Buchhalter
23
Drahthalter
44
67
67
59
59
73
67
7
Schmieren
6
48
46
55
47
49
38
56
5
50
Sechseckigen
Löcher
5
8
80
13
11
78
81
7
8
2
