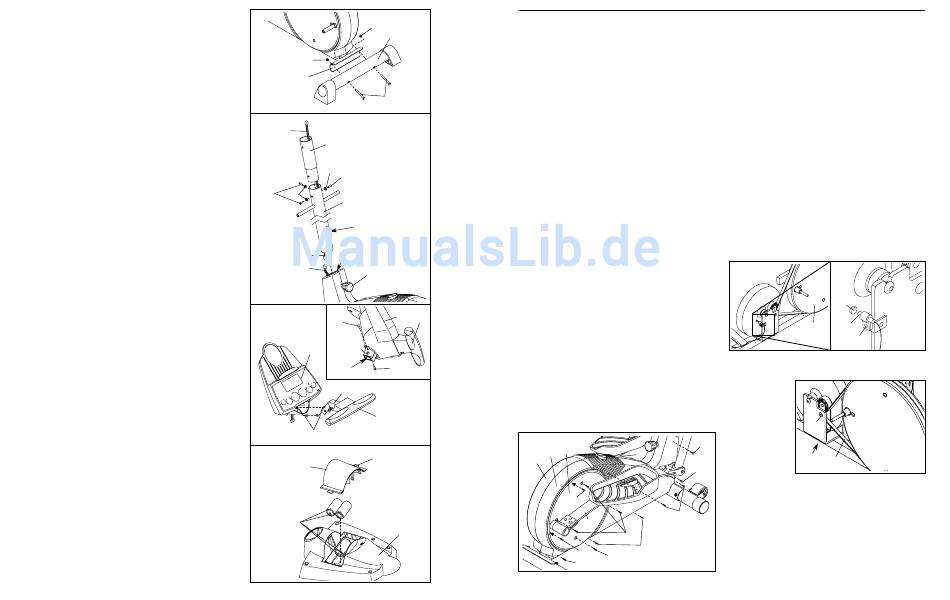

2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie den hinteren
Stabilisator (9) mit zwei M10 x 75mm Einsteckbolzen
(34) und zwei M10 Nylon-Verschlussmuttern (33) am
Rahmen.
3. Während eine andere Person den Pfosten (2) in der
angezeigten Position hält, verbinden Sie den
Verlängerungsdrahthalter (44) mit dem Drahthalter
(79). Ziehen Sie vorsichtig am oberen Ende des
Verlängerungsdrahthalters um Schlaffheit zu ver-
meiden. Während Sie das obere Ende des
Verlängerungsdrahthalters halten, führen Sie den
Pfosten in den Rahmen (1) ein. Klemmen Sie die
Drahthalter nicht ein.
Dann drehen Sie den Pfostenknopf (43) ein paar
Umdrehungen gegen den Uhrzeigersinn. Ziehen Sie
am Knopf, schieben den Pfosten (2) nach unten bis er
nach einem der vier Verstelllöcher ausgerichtet ist, und
lassen dann den Knopf los. Drehen Sie den Knopf
noch nicht fest ein.
Führen Sie das obere Ende des Verlängerungsdraht-
halters (44) durch die Pfostenverlängerung (73). Befe-
stigen Sie die Pfostenverlängerung mit drei M10 x
27mm Knopfschrauben (67) und drei M10 gespaltenen
Unterlegscheiben (59) an den Pfosten (2).
4. Verbinden Sie den Drahthalter am Handgriff-Pulssen-
sor (29) mit dem angezeigten Drahthalter am Com-
puter (23). Führen Sie beide Drahthalter in die Öffnung
unten im Computer ein. Beziehen Sie sich auf die
Nebenzeichnung. Führen Sie die Metallröhre am
Handgriff-Pulssensor in die die Metallklammer im
Computer ein. Achten Sie darauf, dass Sie die
Drahthalter nicht einklemmen.
Sehen Sie auf die eingesetzte Zeichnung. Richten Sie
die Löcher in der Klammer auf dem Computer (23) nach
den Löchern im Metallrohr auf dem Handgriff-Pulssensor
(29) aus. Drehen Sie zwei M4 x 16mm Schrauben (52)
durch die Klammer im Rohr fest, wie gezeigt.
5. Der Computer (23) braucht vier 1,5 V "D"-Batterien;
alkalische Batterien sind empfohlen. Drücken Sie die
Lasche an der Batter-iendeckung und heben die
Batteriendeckung hoch. Legen Sie zuerst vier
Batterien auf der Batterien-gehäuses ein. Achten Sie
darauf, dass die Batterien zeichnungsgemäß im
Batteriengehäuse ausgerichtet sind. Schließen Sie
wieder die Batteriendeckung.
2
33
9
33
1
34
3
Achten Sie dar-
44
auf, dass die
73
Drahthalter (44,
79) während die-
ser Stufe nicht
59
67
eingeklemmt
oder beschädigt
67
59
werden.
2
Verlängerungs-
löcher
1
44
79
43
4
23
52
Klammer
23
Rohr
52
Rohr
29
Drahthaltere
5
Lasche
Batterien-
deckung
Batterien
23
6
WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Einzelteile und ziehen Sie die Teile
regelmäßig nach. Abgenutzte Teile müssen sofort aus-
getauscht werden.
Um das Ellipsentrainer zu putzen, verwenden Sie ein
feuchtes Tuch und eine kleine Menge milde Seife.
Wichtig: Um Schaden am Computer zu vermeiden,
halten Sie Flüssigkeiten und direktes Sonnenlicht
vom Computer fern. Wenn Sie das Ellipsentrainer
lagern, entfernen Sie die Batterien vom Computer.
COMPUTER FEHLERSUCHE
Wenn der Computer nicht richtig funktioniert, müssen
Sie die Batterien ersetzen. Sehen Sie Montageschritt
5 auf Seite 6.
HANDGRIFF-PULSSENSOR FEHLERSUCHEN
• Versuchen Sie Ihre Hände nicht zu bewegen währ-
end Sie den Handgriff-Pulssensor benutzen. Über-
mäßige Bewegung kann die Lesung der Pulsfre-
quenz beeinträchtigen. Halten Sie die
Metallkontakte nicht zu fest.
• Um die beste Lesung zu bekommen, warten Sie
ungefähr 15 Sekunden.
• Für optimale Leistung des Handgriff-Pulssensors,
sollen die Metallkontakte mit einem weichen Tuch
29
geputzt werden—benutzen Sie keinen Alkohol,
keine Schleifmittel, oder Chemikalien.
DEN MEMBRANENSCHALTER EINSTELLEN
Sollte der Computer eine falsche Wiedergabe anzei-
gen, stellen Sie den Membranenschalter neu ein. Um
dies durchzuführen, müssen Sie die Pedalfedern (11),
die rechte Pedalscheibe (15) und die Seitenschutz-
abdeckungen (3, 4) entfernen. Siehe Vorgang 9 auf
Seite 8 und entfernen die Pedalfedern.
15
4
3
77
11
77
64
Entfernen Sie dann die vier Schrauben (51) von der
rechten Pedalscheibe (15) und schieben Sie die
Pedalscheibe ab. Entfernen Sie alle Schrauben (52,
64) von der rechten Seitenschutzabdeckung (4) und
die zwei Schrauben (77) unter der Pedalscheibe, und
entfernen die rechte Seitenschutzabdeckung. Entfer-
nen Sie alle Schrauben (52) von der linken Seiten-
schutzabdeckung (3) und entfernen Sie die linke
Seitenschutzabdeckung.
Zunächst, beziehen Sie sich auf die untenstehende
Zeichnung und finden den Membranenschalter (53).
Lockern Sie die angezeigte M4 x 16mm Schraube (52);
entfernen sie jedoch nicht. Schieben Sie den Membra-
nenschalter leicht nach Vorne oder vom Magnet (58) am
Schwungrad weg. Ziehen Sie die Schrauben wieder fest
an. Drehen Sie die linke Pedalscheibe (15) für einen
Moment. Wiederholen Sie diesen Vorgang so lange, bis
der Computer die richtige Wiedergabe anzeigt. Wenn
der Membranenschalter richtig eingestellt ist, befestigen
Sie wieder die Seitenschutzabdeckungen (3, 4), die
rechte Pedalscheibe (15), und die Pedalfederen (11).
EINSTELLEN DES ANTRIEBSRIEMEN
Wenn Sie
spüren können,
dass die Pedale
während Sie
Fahrrad fahren,
auch wenn der
Widerstand zur
64
höchsten Stufe
11
verstellt ist, rut-
52
schen, muss
eventuell der
Antriebsriemen (19) angepasst werden. Um den
Antriebsriemen zu verstellen, müssen Sie zuerst beide
Seitenschutzdecken abnehmen. Siehe DEN MEMBRA-
64
NENSCHALTER EINSTELLEN auf der linken Seite und
entfernen Sie die Seitenschutzabdeckungen.
51
Lockern Sie die M8 x 22mm flache Knopfschraube (68)
52
und drehen den M10 x 70mm Bolzen (62) bis der
51
Antriebsriemen (19) straff ist. Wenn der Antriebsriemen
straff ist, ziehen Sie die flache Knopfschraube fest an.
Befestigen Sie wieder die eitenschutzabdeckungen.
15
58
53
15
52
68
62
19
