- Seite 1 BETRIEBSANLEITUNG VCU/VCUN Series RADIAL- SPIRALGEHÄUSEVENTILATOR V16DE-07.indd 1 03.11.2015 14:04:19...
-
Seite 2: Inhaltsverzeichnis
INHALT Einführung Bestimmungszweck Lieferumfang Bezeichnungserklärung Technische Daten Sicherheitsvorschriften Bauart und Betriebslogik Montage und Betriebsvorbereitung Anschluss ans Stromnetz Wartung Fehlerbehebung Lager- und Transportvorschriften Herstellergarantie Abnahmeprotokoll Anschlussprotokoll Garantiekarte V16DE-07.indd 2 03.11.2015 14:04:19... -
Seite 3: Einführung

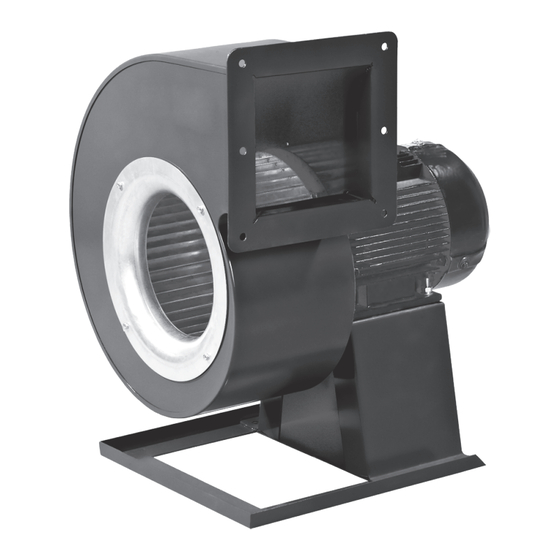

VCU/VCUN EINFÜHRUNG Die Betriebsanleitung enthält technische Grunddaten, technische Beschreibung, Montage- und Einbauanleitungen für den Radial- Spiralgehäuseventilator VCU in Metallgehäuse mit einem eingebauten Motor und dem Flügelraddurchmesser von 140 bis zu 250 mm sowie für den Radial-Spiralgehäuseventilator VCUN in Metallgehäuse mit einem Außenläufermotor und dem Flügelraddurchmesser von 140 bis zu 500 mm, nachstehend der Ventilator. -
Seite 4: Technische Daten
TECHNISCHE DATEN Der Ventilator ist in einem geschlossenen Raum bei Temperaturen von 0°C bis zu +45°C und bei relativer Feuchtigkeit bis höchstens 80% einsetzbar. Das Design der Ventilatoren wird ständig verbessert und aktualisiert, und einige Modelle können von der Beschreibung in dieser Betriebsanleitung abweichen. - Seite 5 VCU/VCUN VCUN VCUN VCUN VCUN 0.75 kW 0.37 kW 0.25 kW 0.55 kW Luftdurchsatz [m Luftdurchsatz [m VCUN VCUN VCUN VCUN 1.1 kW In diesem Bereich 1.1 kW nicht betreiben In diesem Bereich nicht betreiben 0.55 kW 0.55 kW Luftdurchsatz [m Luftdurchsatz [m VCUN VCUN...
- Seite 6 1.5 kW Luftdurchsatz [m Luftdurchsatz [m VCUN VCUN VCUN 5.5 kW 2.2 kW In diesem Bereich nicht betreiben 1.5 kW Luftdurchsatz [m Luftdurchsatz [m VCUN VCUN VCUN VCUN 4.0 kW In diesem Bereich 4.0 kW nicht betreiben 2.2 kW Luftdurchsatz [m Luftdurchsatz [m VCUN VCUN...
- Seite 7 nicht betreiben In diesem Bereich nicht betreiben Luftdurchsatz [m Luftdurchsatz [m VCU/VCUN Luftdurchsatz [m Luftdurchsatz [m VCUN VCUN VCUN VCUN VCUN VCUN 11.0 kW 7.5 kW 11.0 kW In diesem Bereich 4.0 kW nicht betreiben In diesem Bereich In diesem Bereich nicht betreiben nicht betreiben 3.0 kW...
- Seite 8 Tabelle 2 Abmessungen [mm] Gewicht Ventilatormodell [kg] d1 B VCUN 140х74-0,25-4 10 242 323 125 92 144 309 125 95 124 220 234 18 253 80 VCUN 140х74-0,37-2 10 242 323 125 92 144 309 125 95 124 220 234 18 253 80 VCUN 160х74-0,55-4 10 277 373 134 106 173 356 134 104 141 220 260 17 252 90 12,7...
- Seite 9 VCU/VCUN Tabelle 4 Abmessungen [mm] Gewicht Ventilatormodell [kg] ØD Ød VCU 2Е 140х60 VCU 2Е 160х62 VCU 2Е 160х90 VCU 4Е 180х92 VCU 4Е 200х80 VCU 4Е 200х102 VCU 4Е 225х102 11,9 VCU 4Е 250х102 16,3 VCU 4Е 250х140 16,3 Die Drehwinkel-Varianten des VCU Gehäuses (Ansicht auf der Ansaugseite) Abb.
-
Seite 10: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Bei Montage und Betrieb des Ventilators sind die Anforderungen der vorliegenden Betriebsanleitung sowie örtlichen länderspezifischen geltenden elektrischen Vorschriften, Gebäude - und Brandschutzstandards genau zu erfüllen. Die Montage und der Anschluss des Ventilators an das Stromnetz darf nur von einer Fachkraft entsprechend der gültigen Normen ausgeführt werden! Sichere Erdung des Ventilators ist zu gewährleisten! Überprüfen Sie den Ventilator vor Anschluss an das Stromnetz nach sichtbaren Beschädigungen am Flügelrad und Gehäuse. -
Seite 11: Montage Und Betriebsvorbereitung
VCU/VCUN MONTAGE UND BETRIEBSVORBEREITUNG Nach Auspackung, vor der Montage: Lesen Sie die Betriebsanleitung und Montage-, Start-, Betriebs- und Wartungsvorschriften aufmerksam durch; Überprüfen Sie den Ventilator auf eventuelle Transportbeschädigungen. Fulfil the safety requirements during the fan set-up and operation. Montage des Ventilators wie folgt: Stellen Sie es fest, dass der Ventilator von der Stromversorgung getrennt ist, Abb. -
Seite 12: Anschluss Ans Stromnetz
Abb. 6. Montage des Ventilators VCU ANSCHLUSS AN DAS STROMNETZ DIE ANSCHLUSSARBEITEN SIND NUR VOM QUALIFIZIERTEN FACHPERSONAL DURCHZUFÜHREN NACH DEM SORGFÄLTIGEN LESEN DER BETRIEBSANLEITUNG. DER VENTILATOR IST NUR ZUM ANSCHLUSS AN DAS WECHSELSTROMNETZ MIT DER IN DER TABELLE VON TECHNISCHEN DATEN ANGEGEBENEN VERSORGUNGSSPANNUNG AUSGELEGT. - Seite 13 VCU/VCUN Tabelle 5 Ventilatormodell Mindestleiterquerschnitt, mm VCU, alle Modelle VCUN 140 ... VCUN 180 VCUN 200 ... VCUN 400 VCUN 450 ... VCUN 500 Anschluss des Ventilators VCUN wie folgt, Abb. 7: Stellen Sie es fest, dass das Netzkabel von der Stromversorgung getrennt ist, Abb. 7.1; Nehmen Sie die Abdeckung aus dem Anschlusskasten ab, Abb.
- Seite 14 Anschluss des Ventilators VCU wie folgt, Abb. 8: Stellen Sie es fest, dass das Netzkabel von der Stromversorgung getrennt ist, Abb. 8.1. Nehmen Sie die Abdeckung aus dem Anschlusskasten ab, Abb. 8.2. Ziehen Sie die Stromleitungen durch die Kabelverschraubung auf dem Anschlusskasten durch. Isolieren Sie die Kabelende für 7-8 mm ab, Abb.
-
Seite 15: Wartung
VCU/VCUN mit einem Thermokontakt ~230V ~230V 50Hz 50Hz QF - Schutzschalter (nicht im Lieferumfang enthalten); X1 - Klemmleiste. mit einem magnetischen VCUN Starter und einem Thermokontakt ~400V 50Hz ~230V 50Hz “ ” “ ” QF - Schutzschalter (nicht im Lieferumfang enthalten); KM1 - magnetischer Schalter (nicht im Lieferumfang enthalten);... - Seite 16 VCUN Abb. 10. Wartung des Ventilators Wartungsanweisungen: Führen Sie die Wartung des Ventilators regelmäßig durch um einen zuverlässigen und effizienten Betrieb zu sichern. Allgemeine Wartung umfasst: Tägliche Wartung; Wartung nach 1000 Stunden Dauerbetrieb; Laufende Reparatur nach 10 000 Stunden Dauerbetrieb; Generalüberholung nach 20 000 Stunden Dauerbetrieb;...
-
Seite 17: Fehlerbehebung
VCU/VCUN FEHLERBEHEBUNG Tabelle 6 Fehlerliste und Fehlerbehebung Fehler Eventuelle Gründe Abhilfe Überprüfen Sie, dass die Stromversorgung Keine Stromversorgung. richtig angeschlossen ist, ansonsten beseitigen Sie einen Anschlussfehler. Der Ventilator startet nicht. Schalten Sie den Ventilator aus. Abstellen Sie Blockierter Motor. die Blockierung des Motors. Reinigen Sie die Flügelradschaufeln. -
Seite 18: Abnahmeprotokoll
ABNAHMEPROTOKOLL Der Radial-Spiralgehäuseventilator_______________________ist als betriebsfähig anerkannt. Wir erklären hiermit, dass das folgende Produkt mit den maßgeblichen Schutzanforderungen der Elektromagnetischen Richtlinie 2004/108/EG des Rates, 89/336/EWG und Niederspannungsrichtlinie 2006/95/EG, 73/23/EWG und CE-Kennzeichnung Richtlinie 93 / 68/ EWG in Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit entspricht. Stempel des Abnehmers Herstellungsdatum________________________ Verkauft von... - Seite 19 VCU/VCUN V16DE-07.indd 19 03.11.2015 14:04:39...
