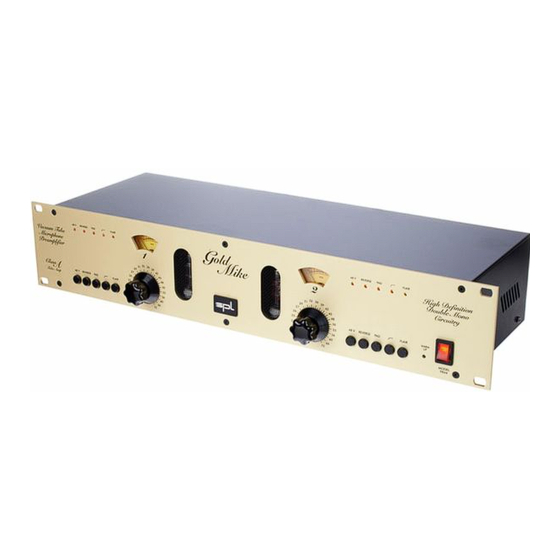

SPL Gold Mike 9844 Bedienungsanleitung
Zweikanaliger röhren-mikrofonvorverstärker
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SPL Gold Mike 9844
Inhaltszusammenfassung für SPL Gold Mike 9844

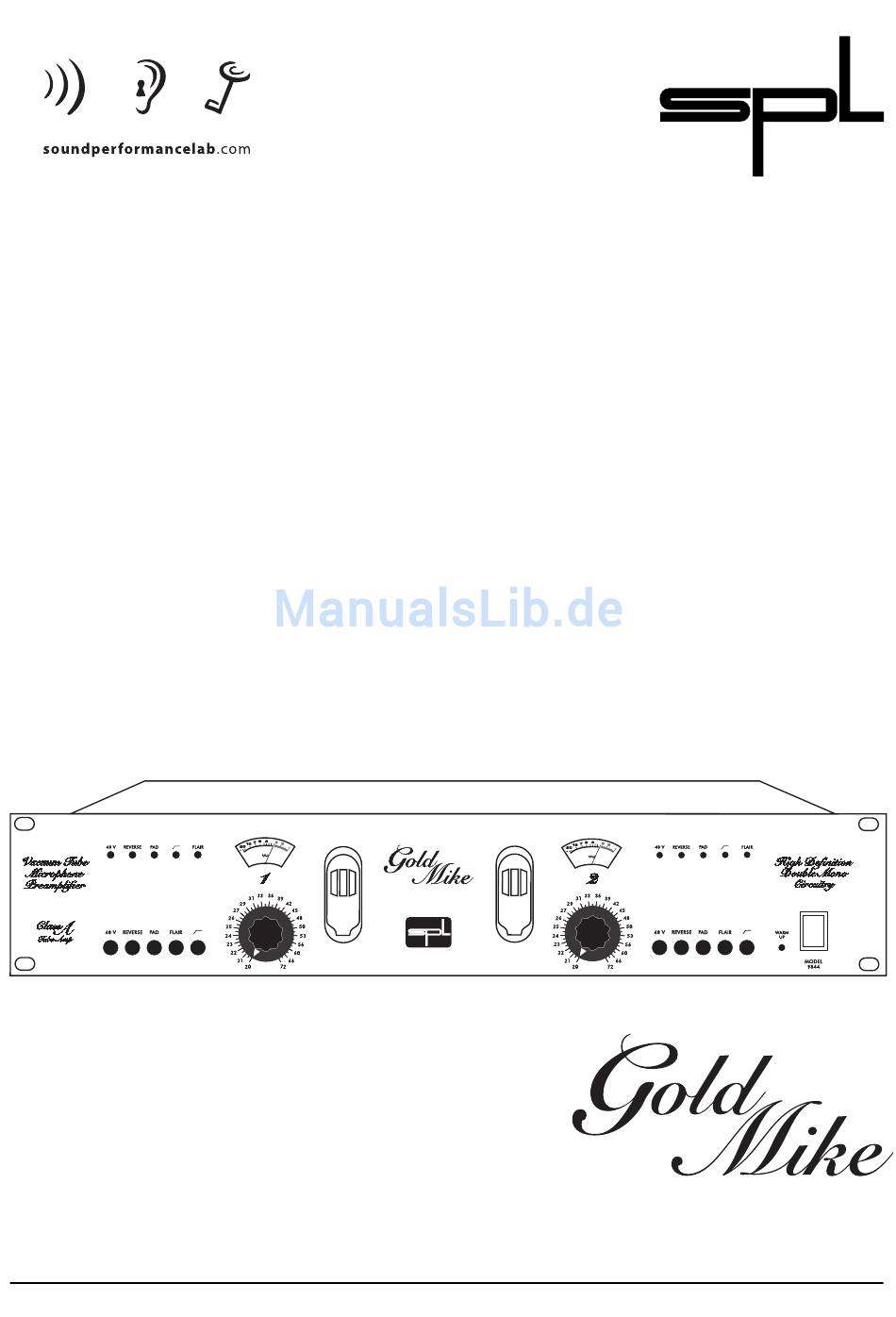

- Seite 1 Bedienungsanleitung Modell 9844 Zweikanaliger Röhren-Mikrofonvorverstärker...
- Seite 2 Genehmigung der SPL elec- tronics GmbH gestattet. SPL electronics GmbH Postfach 12 27 41368 Niederkrüchten Tel. (0 2163) 9 83 40 Fax (0 2163) 98 34 20 E-Mail: info @ soundperformancelab.com © 2000 SPL electronics GmbH. Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns durch den Erwerb des SPL GoldMike entgegengebracht haben. Sie haben sich mit dem GoldMike für einen Mikrofonvorverstärker entschieden, der ausgezeichnete Klangqualität mit hochwertiger Verarbeitung verbindet. -
Seite 4: Einleitung
Einleitung Der GoldMike ist ein weiteres Schmuckstück der SPL-Tube-Serie. Wie alle SPL-Röhrenprozessoren nutzt er die unnachahmlichen klanglichen Vorteile der Röhrentechnik in Verbindung mit modernsten Ansprüchen an die Konzeption, Materialauswahl und Produktion. So entstand ein zweikanaliger Röhren-Mikrofonvorverstärker mit hervorragenden Klangeigenschaften, welche insbesondere bei der Aufnahme von Stimmen oder akustischen Instrumenten zur Geltung kommen. -
Seite 5: Inbetriebnahme
Inbetriebnahme Wählen Sie den Aufstellplatz des GoldMike sorgfältig aus. Stellen Sie das Gerät nicht an einem Platz mit direkter Sonnen- einstrahlung oder nahe einer Heizung auf. Vermeiden Sie die Einwirkung von Vibrationen, Staub, Hitze, Kälte oder Feuchtigkeit. Der GoldMike sollte nicht in der Nähe von Störquellen wie Transformatoren oder Motoren aufgebaut werden. -
Seite 6: Stromversorgung
Die nachstehende Abbildung zeigt die Verfahrensweise für eine unsymmetrische Verkabelung der symmetrischen XLR-Buchsen. ACHTUNG: Phantomspeisung abschalten, sonst drohen Schäden! Stromversorgung Auf die Stromversorgung ist beim GoldMike besondere Sorgfalt gelegt worden. Schließlich ist das Netzteil das Herz eines Gerätes – je sauberer es arbeitet, um so besser klingen die Ergebnisse. Das Netzteil ist um einen Ringkerntransformator aufgebaut, der Ein stabiles und sauber gesiebtes aufgrund seines minimalen Streufeldes kein elektronisches... -
Seite 7: Tech Talk
Tech Talk Vorteile des SPL Zweistufen-Vorverstärkers Im GoldMike arbeitet der neue SPL Zweistufen-Vorverstärker. Im ersten Vorverstärker durchläuft das Mikrofonsignal eine Halb- leiterschaltung, im zweiten Vorverstärker die Röhrenelektronik. Die hochwertige Vorstufe zeichnet sich durch minimale Rausch- und Verzerrungsdaten aus. Die lasergetrimmten Bauteile gewährlei- Der GoldMike kombiniert die sten eine sehr hohe Gleichtaktunterdrückung. - Seite 8 Leiterbahnen von der Mitte ausgehen und voneinander unabhängig sind. Klangoptimierung schon bei der Aufnahme: FLAIR FLAIR-Schaltung: Die FLAIR-Schaltung ist eine von SPL experimentell entwickelte Klangoptimierungsfunktion, die in umfangreichen Hörverglei- Präsenz und Durchsetzungs- chen entwickelt wurde. Sie dient der Verbesserung der Präsenz vermögen des Signals werden...
-
Seite 9: Bedienelemente
Bedienelemente 2 3 4 5 6 MIC GAIN Der MIC GAIN-Regler bestimmt die Vorverstärkung des Mikro- fonsignals. Der Regelbereich für die Vorverstärkungswerte reicht bis +72 dB. Der Pegelwert der VU-Anzeige sollte sich immer um „0“ bewegen, um einen optimalen Signal-Rauschspannungsabstand zu erhalten. Die VU-Anzeige zeigt nur Bitte beachten Sie, daß... -
Seite 10: Reverse
WARNUNG: Es können alle Mikrofone mit symmetrischen, erdfreiem Ausgang, also auch mit Röhren bestückte Mikrofone, bei eingeschalteter Phantomspeisung betrieben werden. Für alle anderen Mikrofontypen ist die Phantom- speisung unbedingt abzuschalten. Ein angeschlossenes Line-Signal oder ein unsymmetrisches Mikrofon darf nur bei ausgeschalteter Phantomspeisung betrieben werden. -
Seite 11: Highpass
Weitere Störquellen sind Trittschall und Rumpel. Alle diese Problemfrequenzen können durch den HIGHPASS-Filter von der Frequenzübertragung ausgeschlossen werden. FLAIR Als typische SPL-Entwicklung verfügt der GoldMike über eine Klangoptimierung: Die FLAIR-Schaltung. In dieser Schaltung ist neben einer Frequenzbearbeitung auch ein anderer zeitlicher Schaltung für Ablauf (Phase) dafür verantwortlich, daß... -
Seite 12: Technische Daten
Technische Daten Messungen Frequenzübertragungsbereich: ....10 Hz -100 kHz, +/- 0,5 dB Gleichtaktunterdrückung bei -20 dBu: ..1 kHz: -80 dBu, ... 10 kHz: -73 dBu Klirrfaktor Eingangssignal Verstärkung Klirrfaktor -30 dB 30 dB 0,175 % -60 dB 60 dB 0,2 % Rauschmessung Signal-Rauschabstand:... -
Seite 13: Garantie
2. Der Kauf muß bei einem autorisierten SPL-Fachhändler erfolgt sein. 3. Die Garantiekarte (im Originalkarton beiliegend) muß binnen 14 Tagen nach dem Kauf vollständig ausgefüllt an SPL geschickt werden. 4. Die Garantie besteht nur bei Mängeln, die aufgrund von Material- und Herstellungsfehlern auftreten, nicht aufgrund natürlicher Abnutzung.
