3. CONFIGURATION ET FONCTIONNEMENT

Le système touch à transmission radio sert à identifier des points dans l'espace, qui traités par la CN de la machine à outil déterminent
des mesures. Ces points sont détectés par une sonde, un microrupteur multidirectionnel de précision, et envoyés par le système de
transmission radio, formé d'un émetteur et d'un récepteur, à l'unité d'interface qui les adapte à la CN. Le cycle de mesure appelle le
groupe sonde/émetteur monté sur le porte-outil dans le magasin d'outils et l'introduit dans le mandrin. Le système est facile à utiliser et
a été conçu pour fonctionner dans des milieux industriels particulièrement hostiles. Il est utilisé sur des centres d'usinage et fraiseuses
pour l'identification, le positionnement, le mesurage de la pièce avant l'usinage et le mesurage de la pièce après l'usinage.
Dans une application typique, ce système est formé de :
A - Pièce à mesurer
B - Stylet
C - Sonde touch
D - Emetteur E86N

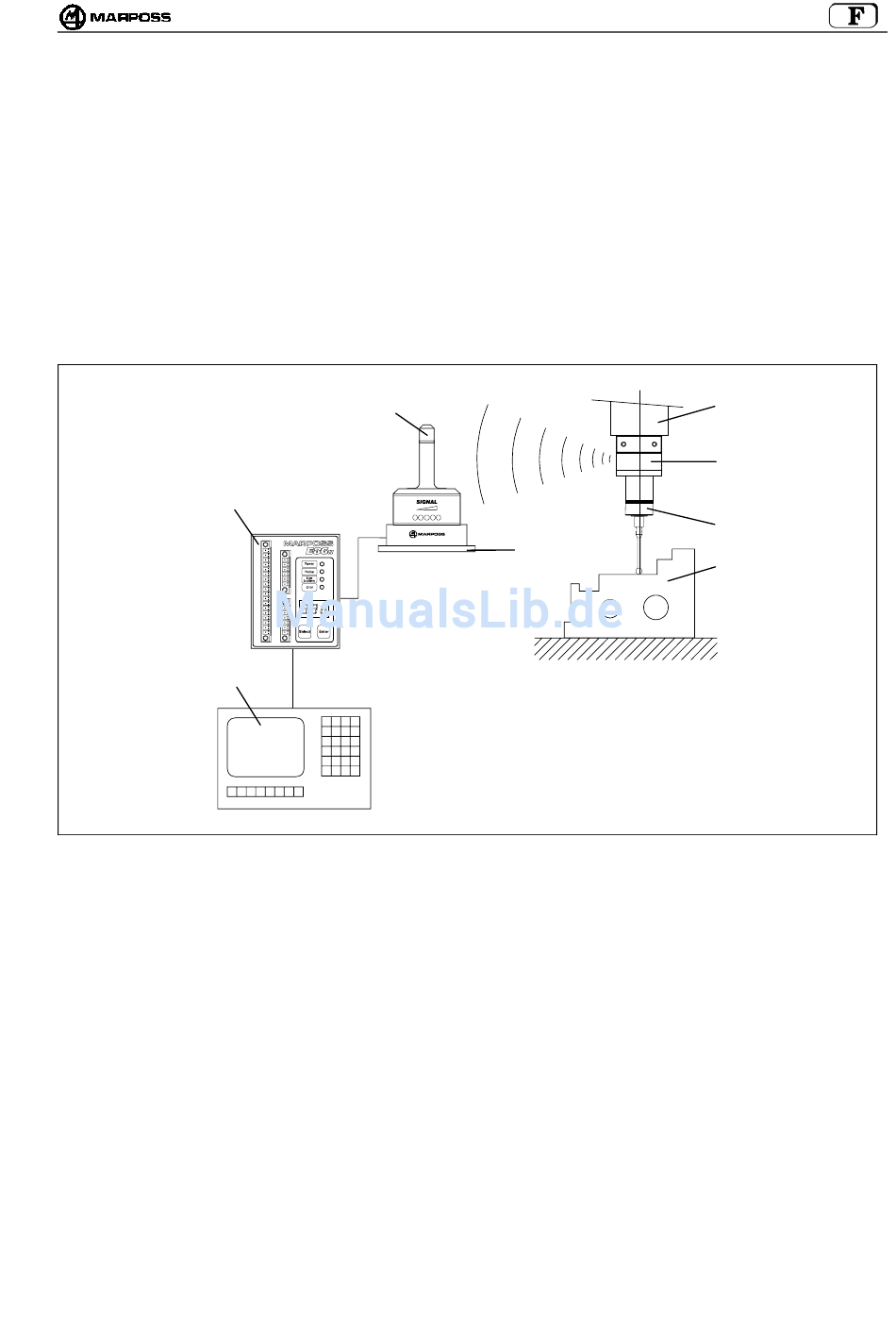

Figure 3-1. Configuration et fonctionnement
mida
E - Mandrin machine-outil
F - Antenne E86N
G - Unité d'interface E86N
H - CN de la machine outil
F
G
H
B
E
D
C
A
