Vide - régulation à 2 points
 Montez l'une des vannes de vide en option RV 10 4001, RV 10 4002
ou RV 10 4003 en fonction de votre installation dans la fixation prévue

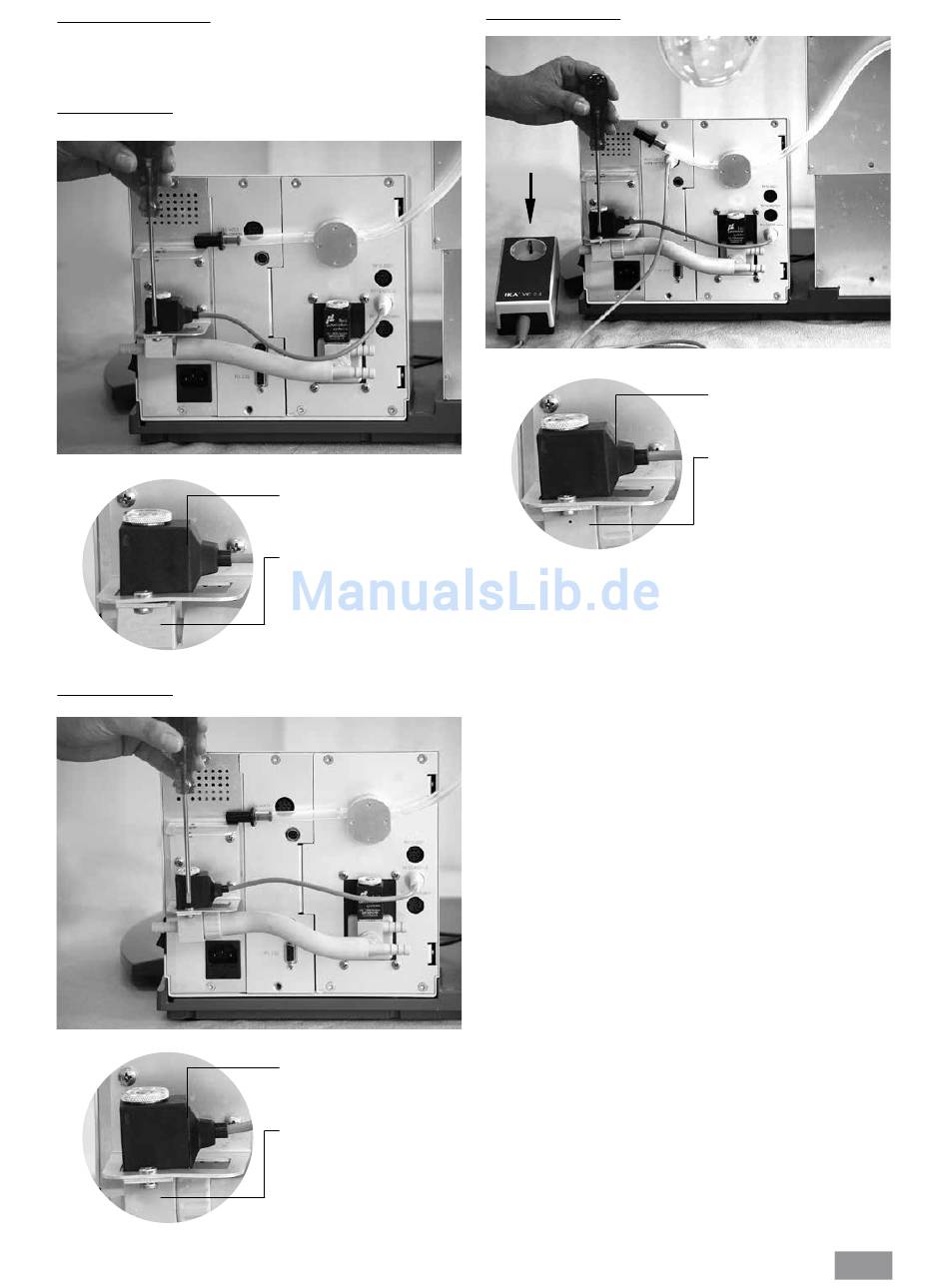

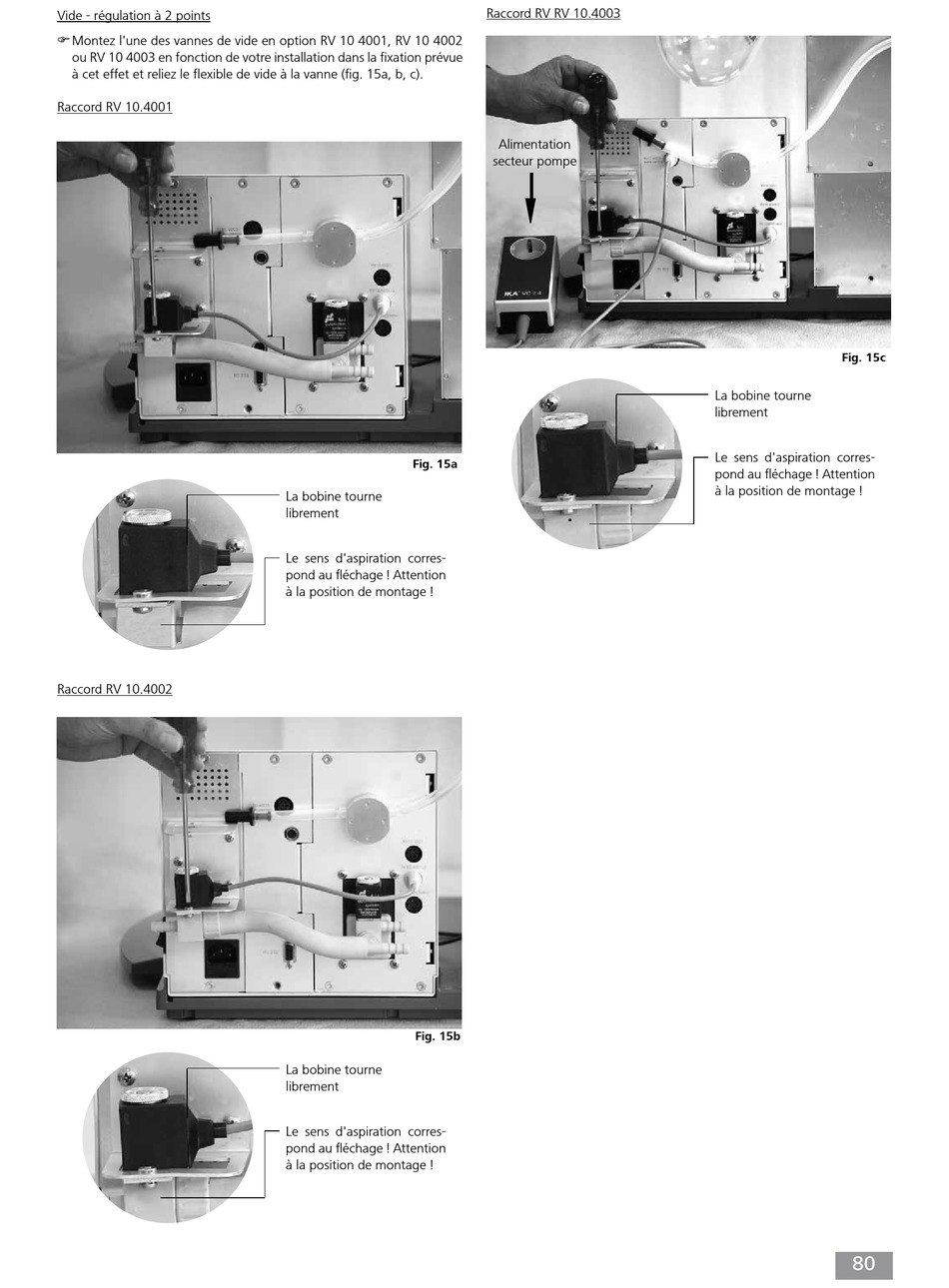

à cet effet et reliez le flexible de vide à la vanne (fig. 15a, b, c).
Raccord RV 10.4001
Raccord RV 10.4002
Fig. 15a
La bobine tourne
librement
Le sens d'aspiration corres-
pond au fléchage ! Attention
à la position de montage !
Fig. 15b
La bobine tourne
librement
Le sens d'aspiration corres-
pond au fléchage ! Attention
à la position de montage !
Raccord RV RV 10.4003
Alimentation
secteur pompe
Fig. 15c
La bobine tourne
librement
Le sens d'aspiration corres-
pond au fléchage ! Attention
à la position de montage !
