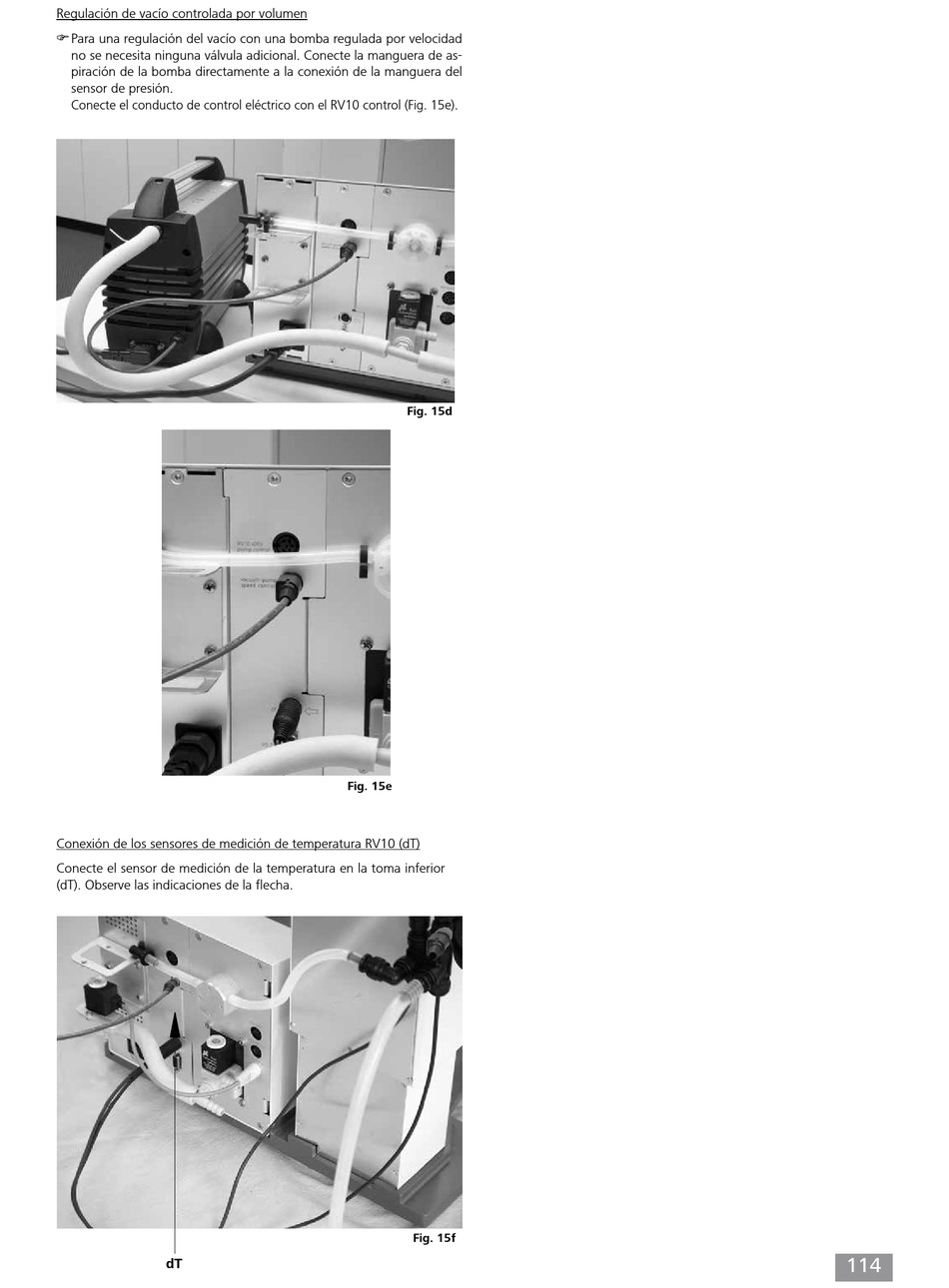

Regulación de vacío controlada por volumen
 Para una regulación del vacío con una bomba regulada por velocidad
no se necesita ninguna válvula adicional. Conecte la manguera de as-
piración de la bomba directamente a la conexión de la manguera del
sensor de presión.
Conecte el conducto de control eléctrico con el RV10 control (Fig. 15e).
Conexión de los sensores de medición de temperatura RV10 (dT)
Conecte el sensor de medición de la temperatura en la toma inferior
(dT). Observe las indicaciones de la flecha.
dT
Fig. 15d
Fig. 15e
Fig. 15f
