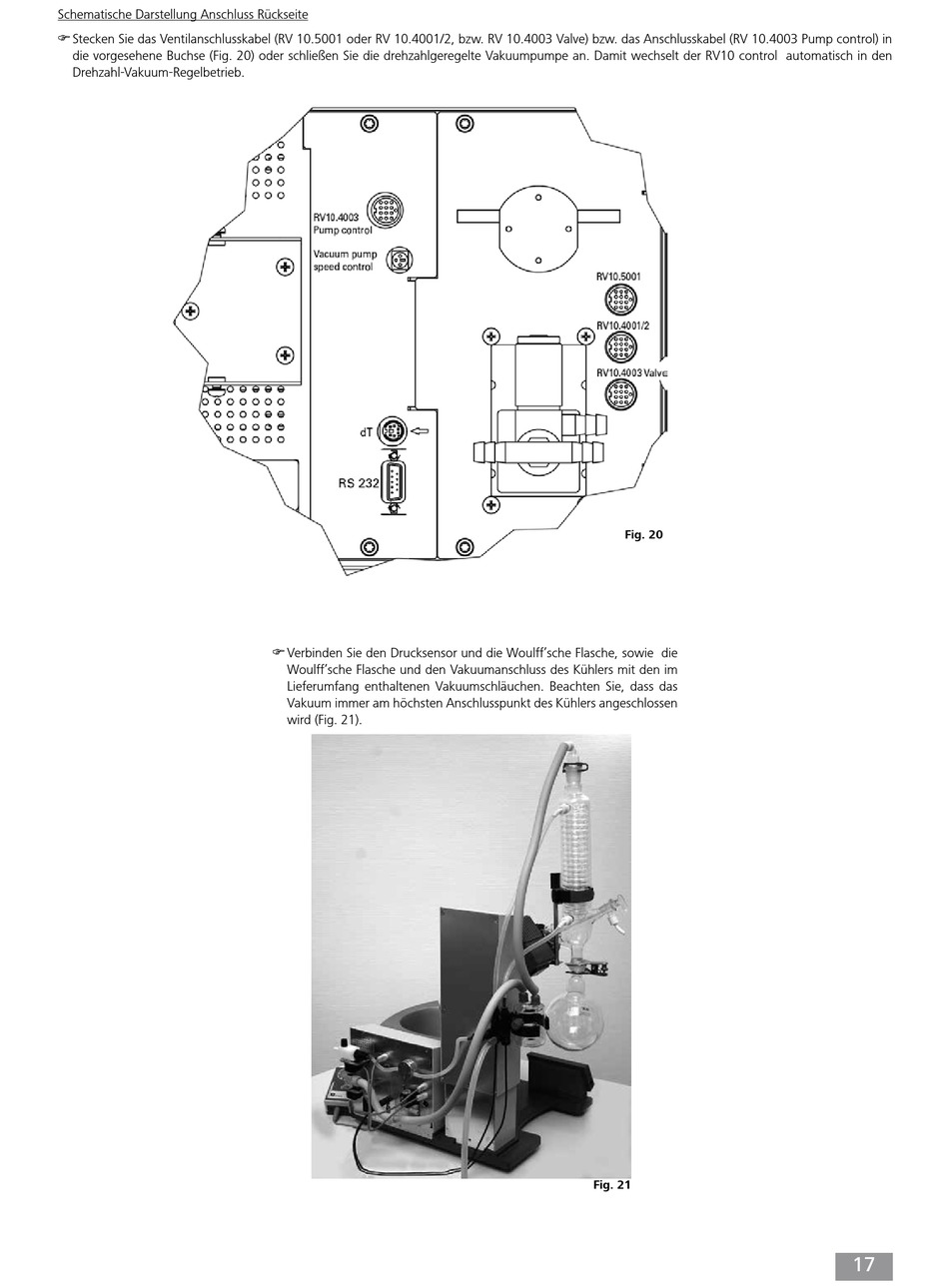

Schematische Darstellung Anschluss Rückseite
 Stecken Sie das Ventilanschlusskabel (RV 10.5001 oder RV 10.4001/2, bzw. RV 10.4003 Valve) bzw. das Anschlusskabel (RV 10.4003 Pump control) in
die vorgesehene Buchse (Fig. 20) oder schließen Sie die drehzahlgeregelte Vakuumpumpe an. Damit wechselt der RV10 control automatisch in den
Drehzahl-Vakuum-Regelbetrieb.
 Verbinden Sie den Drucksensor und die Woulff'sche Flasche, sowie die
Woulff'sche Flasche und den Vakuumanschluss des Kühlers mit den im
Lieferumfang enthaltenen Vakuumschläuchen. Beachten Sie, dass das
Vakuum immer am höchsten Anschlusspunkt des Kühlers angeschlossen
wird (Fig. 21).
Fig. 20
Fig. 21
