Betriebsanleitung

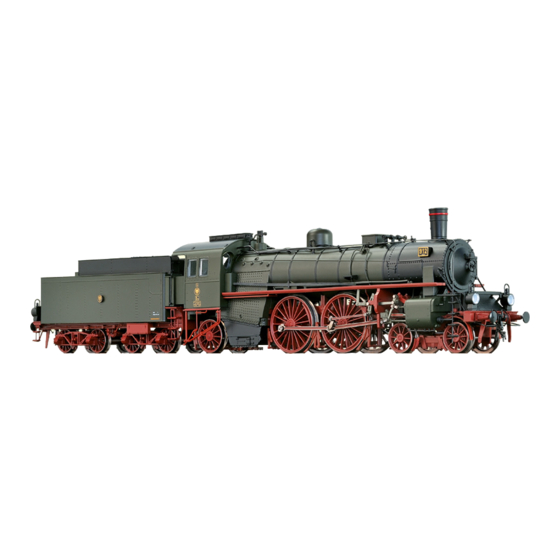

Schnellzuglokomotive S9
Rund 20 Jahre beherrschten die Lokomotiven der Achsfolge 2B (also Loks
mit vorlaufendem Drehgestell und zwei Treibachsen) den Schnellzug- und
Personenzugdienst der Europäischen Eisenbahnen. Allein die preußische
Staatsbahn hatte 3472 Maschinen dieser Achsfolge beschafft, die letzten
davon erst im Jahr 1913. Bereits an der Wende vom 19. zum 20. Jahr-
hundert wurden die Zuggewichte immer größer und die 2B Loks gelang-
ten häufig an ihre Leistungsgrenze. Um auf den Loks einen leistungsfähi-
geren Kessel unterzubringen, musste eine weitere Laufachse angefügt
werden. Damit war die Achsfolge 2B1, die so genannte Atlantic geboren.
Der Name dieser Lokbauart stammt vom ersten Betreiber der Lok, der
Atlantic Coast Line in den USA. Unter Kennern gelten die Atlantic-Loko-
motiven als die elegantesten und formschönsten Dampfloks überhaupt,
zudem waren sie wesentlich leistungsfähiger als ihre Vorgänger und ex-
trem laufruhig. Atlantic Lokomotiven erreichten Geschwindigkeiten bis
200 km/h. Die K.P.E.V. (Königlich Preußische Eisenbahn Verwaltungen)
beschafften als erste Atlantic ab 1902 die Gattung S7 in zwei Bauformen
- die Hannoversche Bauform und die Graffenstadener Bauform, benannt
jeweils nach den Lieferfirmen. Die Loks waren von hervorragender Lauf-
ruhe und leistungsfähiger als die 2B-Vorgänger. Für die weiter steigen-
den Anforderungen jedoch bald nicht mehr leistungsfähig genug. Die
Hannoversche S7 wurde zu einer Art "Super-Atlantic" weiterentwickelt,
es entstand die Gattung S9.
Bei der Hanomag in Hannover konstruiert und gebaut, wurden ab 1908
99 Stück geliefert. Mit ihren hervorragenden Laufeigenschaften und dem
leistungsfähigen Kessel war die S9 wie geschaffen für Schnellzüge im
flachen Norddeutschland. Ihre zugelassene Höchstgeschwindigkeit be-
trug 110 km/h, mit ihrem großen Tender waren Langläufe über eine Ent-
fernung von mehr als 250 km möglich. Sie war auch optisch sehr gelun-
gen und gilt als eine der schönsten preußischen Lokomotiven. Es ver-
wundert allerdings, dass bei diesen Loks nicht das damals schon be-
währte Heißdampfverfahren zum Einsatz kam. Man wollte dies im Jahr
1914 korrigieren und die Loks mit neuen Heißdampfkesseln ausrüsten.
Der Ausbruch des Ersten Weltkriegs verhinderte dies und nur zwei Loks
wurden umgebaut. Diese waren jedoch noch leistungsfähiger geworden.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BRAWA S9

  • Seite 1 Bei der Hanomag in Hannover konstruiert und gebaut, wurden ab 1908 99 Stück geliefert. Mit ihren hervorragenden Laufeigenschaften und dem leistungsfähigen Kessel war die S9 wie geschaffen für Schnellzüge im flachen Norddeutschland. Ihre zugelassene Höchstgeschwindigkeit be- trug 110 km/h, mit ihrem großen Tender waren Langläufe über eine Ent- fernung von mehr als 250 km möglich.
  • Seite 2 Hanoverian S7 was developed into a kind of "Super Atlantic", creating the S9. Designed and built at Hanomag in Hanover, 99 S9s were delivered from 1908 onwards. The S9's excellent running properties and its powerful boiler made it perfect for the flat terrain of northern Germany.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Contents Benennung Seite Allgemeine Montage- und Sicherheitshinweise ........4 Entnahme der Lok aus der Verpackung ..........5 Zusatzbauteile montieren ..............6 Spezialwerkzeug ................. 6 Wartungsarbeiten • 1. Ölen ..................... 7 • 2. Lokomotivengehäuse demontieren ..........8 • 3. Tendergehäuse demontieren ............8 •...
  • Seite 4: Allgemeine Montage- Und Sicherheitshinweise

    Allgemeine Montage- und Sicherheitshinweise • Diese Bedienungsanleitung beschreibt sämtliche Arbeitsvorgänge die zur Wartung und Instandhaltung notwendig sind. Bitte lesen Sie diese Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. • Bei unsachgemäßem Umgang mit elektrischen Bauteilen können diese zerstört werden. Für entsprechende Arbeiten (z.B. Platinen- wechsel) können Sie sich an Ihren Fachhändler oder den Hersteller wenden.
  • Seite 5: Entnahme Der Lok Aus Der Verpackung

    Entnahme der Lok aus der Verpackung (Fig. 1) Verpackung öffnen. Kunststoff-Schutzverpackung mit Lok entnehmen und auf einen Tisch oder ähnliches abstellen. Lasche (1) lösen, Deckel und Seitenteile der Schutzverpackung wegklappen, Lok entnehmen. Removing the locomitive from the packaging (Fig. 1) Open package.
  • Seite 6: Zusatzbauteile Montieren

    Arbeiten vor der Inbetriebnahme Work to be performed before starting up Zusatzbauteile montieren (Fig. 2) In der Verpackung sind zusätzliche Bauteile lose beigelegt. • 1 = 2 x Westinghouse Bremse • 2 = 1 x Tachometer • 3 = 2 x Leitung unter Führerhaus •...
  • Seite 7: Wartungsarbeiten

    Wartungsarbeiten Maintenance works 1. Ölen (Fig. 4) Der Motor und die Lagerstellen der Radsätze können an den gekenn- zeichneten Punkten sparsam mit Öl der Modellbaubranche geölt werden. Zum Ölen des Motors ist das Gehäuse abzunehmen, siehe Seite 8 Punkt 2. 1.
  • Seite 8: Lokomotivengehäuse Demontieren

    Wartungsarbeiten Maintenance works 2. Lokomotivengehäuse demontieren (Fig. 5) Schrauben (119) an der Gehäuseunterseite herausdrehen und Lokomotivengehäuse (62) vorsichtig nach oben abnehmen. 2. Dismantling the locomotive casing (Fig. 5) Unscrew the screws (119) on the underneath of the casing and lift the locomotive casing (62) up carefully.
  • Seite 9: Haftreifen Tauschen

    7. Haftreifen tauschen (Fig. 5) Schraube (123 or 201) mit Spezialwerkzeug, siehe Seite 6, herausdre- hen. Kuppelstange (189 bzw. 120 und 207) zur Seite schieben und Haftreifen (203) wechseln. 7. Exchanging traction wheels (Fig. 5) Unsrew the srew (123 or 201) with the special tool, see page 6. Push the coupling rod (189 or 120 and 207) to the side and replace the traction tyres (203).
  • Seite 10: Raucheinsatz Seuthe Nr. 20 Montieren

    The installation position can be seen in the spare parts chart on pages 14 to 17. BRAWA is not liable for damage which occurs due to improper work on construction parts.
  • Seite 11: Umrüsten Auf Digitalbetrieb

    16. Umrüsten auf Digitalbetrieb Gleichstrom-Ausführung Tendergehäuse (05) abnehmen, Blindstecker (210) abziehen und Digital-Decoder (07) einstecken. Den richtigen Einbau des Digitaldecoders und dessen Einsteckrichtung entnehmen Sie der Einbauvorschrift des Decoderherstellers. Nach Einstecken des Digitaldecoders ist die Funktion des Lichtes zu prüfen. Wenn keine Lichtfunktion – Stecker um 180° drehen und einstecken.
  • Seite 12 Wartungsarbeiten Maintenance works Fig. 5...
  • Seite 13 Fig. 6...
  • Seite 14: Gleichstrom- Und Wechselstrom-Ausführung

    Ersatzteilliste Spare parts list...
  • Seite 16 Ersatzteilliste Spare parts list...
  • Seite 18 Ersatzteilliste Spare parts list Pos. Bestell-Nr. Benennung Description Order no. 40270.50.01 Werkzeugkiste 40274.50.01 Werkzeugkiste 40274 Box 40274 40270.50.02 Kohleaufsatz Coal box 40270.50.03 Griffstange rechts Tender Handrail right tender 40270.50.04 Griffstange links Tender Handrail left Tender 40270.50.05 Gehäuse Tender Tender body 40274.50.05 Gehäuse Tender 40274 Tender body 40274...
  • Seite 19 Pos. Bestell-Nr. Benennung Description Order no. 40270.50.41 Seitenteil links Tender Left wall 40274.50.41 Seitenteil links Tender 40274 Left wall 40274 40270.50.42 Fahrgestell Tender Chassis tender 40274.50.42 Fahrgestell Tender 40274 Chassis tender 40274 40270.50.43 Abdeckung Cover 40270.50.44 Abdeckung Cover 40270.50.45 Abdeckung Cover 40270.50.46 Schraube...
  • Seite 20 Ersatzteilliste Spare Parts List Pos. Bestell-Nr. Benennung Description Order no. 40270.50.96 Kabinenfenster vorn rechts Cabin window front right 40270.50.97 Pfeife Whistle 40274.50.97 Pfeife 40274 Whistle 40274 40270.50.98 Leitung unter Umlauf Pipe under walk way 40270.50.99 Halterung für Steuerstange Reversing rod support 40274.50.99 Halterung Reversing rod support...
  • Seite 21 Pos. Bestell-Nr. Benennung Description Order no. 40270.50.141 Schraube Screw 40270.50.142 Scheibe Washer 40270.50.22 Feder Spring 40270.50.143 Bremsblock links 2 Brake block left 2 40274.50.143 Bremsblock links 2 40274 Brake block left 2 40274 40270.50.144 Radsatz Wheelset 40271.50.144 Radsatz AC Wheelset AC 40274.50.144 Radsatz 40274 Wheelset 40274 40275.50.144 Radsatz AC...
  • Seite 22: Bestellbeispiel

    Ersatzteilliste Spare Parts List Pos. Bestell-Nr. Benennung Description Order no. 40270.50.175 Abdeckung links Vorläufer Front left pilot 40274.50.175 Abdeckung links Front left Vorläufer 40274 pilot 40274 40270.50.176 Schraube Screw 40270.50.177 Abdeckung Cover 40274.50.177 Abdeckung 40274 Cover 40274 40270.50.178 Lampe vorne Front lamp 40270.50.179 Schienenräumer links Track cleaner left...
  • Seite 23 Notizen Notice...
  • Seite 24 Brawa Artur Braun Modellspielwarenfabrik GmbH & Co. Uferstraße 26-28 · D-73630 Remshalden Telefon 07151 - 97 93 50 · Telefax 07151 - 7 46 62 www.brawa.de...
