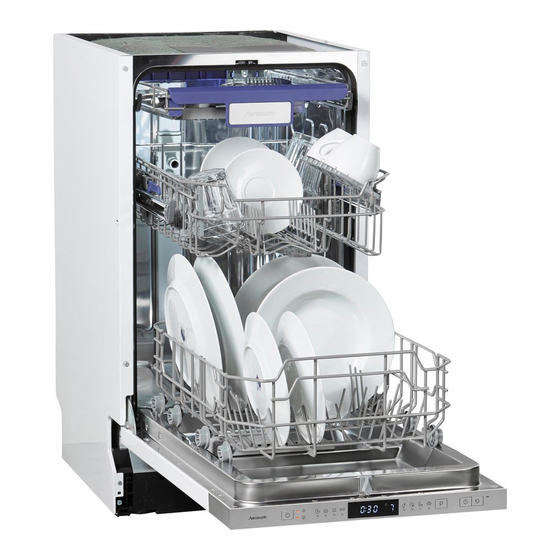

Kurzanleitung: Geschirrspüler Hanseatic WQP8-J7714G
(1)
VORSICHT!
Verletzungs- und Beschädigungsgefahr!
Diese Kurzanleitung ersetzt nicht die aus-
■
führliche Gebrauchsanleitung!
Beachten Sie dort bitte unbedingt alle
■
Sicherheitshinweise.
Bei Fragen, technischen Aus künf ten oder Fehl-
funktionen des Geräts wenden Sie sich bitte an
die Produktberatung Ihres Versandhauses.
Bedienelemente
(1)
, Taste »Ein/Aus«
(4) Display
(5) P, Taste »Programmwahl«
Vorbereitung
1. Drehen Sie den Wasserhahn ganz auf.
2. Lassen Sie die Geschirrspülertür offen.
3. Drücken Sie die Taste
Sie hören einen Signalton und das Display so-
wie alle LEDs leuchten kurz auf.
Programm starten
1. Wählen Sie das passende Programm anhand
der „Spülprogrammtabelle" auf der Rückseite.
2. Drücken Sie die Taste P (5) so oft, bis das Dis-
play (4) links die Dauer und rechts die Nummer
des gewünschten Programms anzeigt (Als
Beispiel das Eco-Programm P4: 3:15 4).
3. Schließen Sie die Gerätetür.
Das Programm beginnt nach einigen Sekun-
den. Während des Programmlaufs zeigt das
Display die Restdauer an; die Punkte zwischen
Stunden- und Minutenzahl blinken.
(4)
(1).
Geschirr nachlegen
VORSICHT!
Verbrühungs gefahr!
Wenn Sie die Tür des Geschirrspülers öff-
nen, tritt heißer Wasserdampf aus.
Ausreichend Abstand zur Tür halten und
■
Kopf oder Oberkörper nicht direkt über
die geöffnete Tür halten.
Beim Öffnen der Tür Kinder und Haustiere
■
vom Gerät fernhalten.
Darauf achten, dass Kinder nicht wäh-
■
rend des Betriebs die Tür öffnen.
Auch wenn das Spülprogramm bereits läuft, kön-
nen Sie Geschirr nachlegen. Dabei sollte das ak-
tuelle Spülprogramm erst kurze Zeit laufen, denn
nur dann kann auch das hinzugestellte Geschirr
noch sauber werden.
1. Öffnen Sie die Gerätetür einen Spalt breit.
Die Restdaueranzeige leuchtet dauerhaft.
2. Warten Sie, bis beide Sprüharme zum Still-
stand gekommen sind.
3. Öffnen Sie die Tür langsam ganz.
4. Ergänzen Sie das Geschirr.
5. Schließen Sie die Tür.
Nach ca. 10 Sekunden setzte das Gerät den
Programmlauf fort.
Während der Unterbrechung des Spül-
programms ertönt in regelmäßigen Ab-
ständen ein Signalton.
Programmende
Am Ende des Programmlaufs ertönt 8 Mal ein
akustisches Signal und das Display zeigt
1. Schließen Sie den Wasserhahn.
2. Warten Sie noch einige Zeit, bevor Sie den
Geschirrspüler ausräumen.
(5)
End
.
