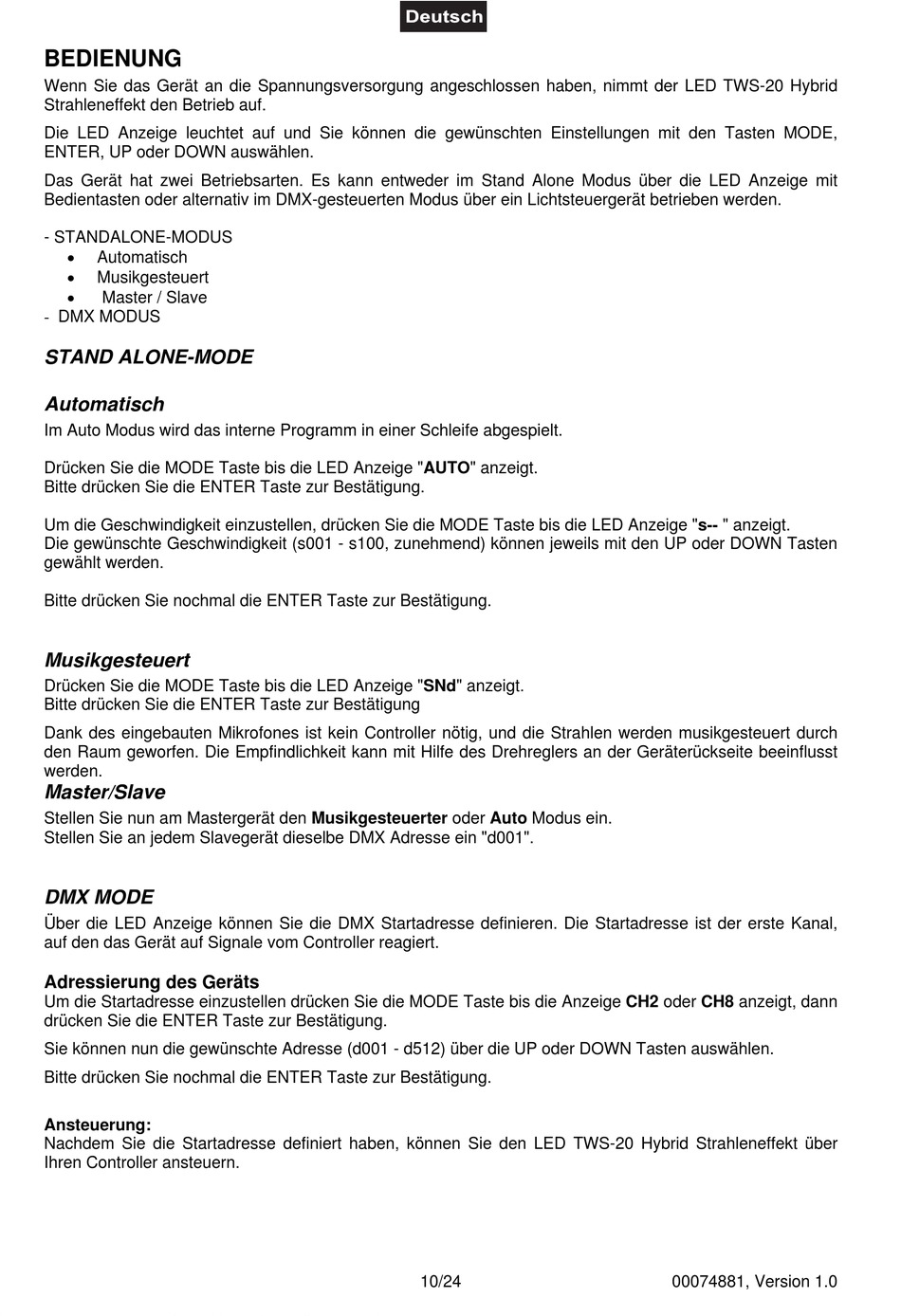

BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED TWS-20 Hybrid
Strahleneffekt den Betrieb auf.
Die LED Anzeige leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE,
ENTER, UP oder DOWN auswählen.
Das Gerät hat zwei Betriebsarten. Es kann entweder im Stand Alone Modus über die LED Anzeige mit
Bedientasten oder alternativ im DMX-gesteuerten Modus über ein Lichtsteuergerät betrieben werden.
- STANDALONE-MODUS
Automatisch
Musikgesteuert
Master / Slave
- DMX MODUS
STAND ALONE-MODE
Automatisch
Im Auto Modus wird das interne Programm in einer Schleife abgespielt.
Drücken Sie die MODE Taste bis die LED Anzeige "AUTO" anzeigt.
Bitte drücken Sie die ENTER Taste zur Bestätigung.
Um die Geschwindigkeit einzustellen, drücken Sie die MODE Taste bis die LED Anzeige "s-- " anzeigt.
Die gewünschte Geschwindigkeit (s001 - s100, zunehmend) können jeweils mit den UP oder DOWN Tasten
gewählt werden.
Bitte drücken Sie nochmal die ENTER Taste zur Bestätigung.
Musikgesteuert
Drücken Sie die MODE Taste bis die LED Anzeige "SNd" anzeigt.
Bitte drücken Sie die ENTER Taste zur Bestätigung
Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch
den Raum geworfen. Die Empfindlichkeit kann mit Hilfe des Drehreglers an der Geräterückseite beeinflusst
werden.
Master/Slave
Stellen Sie nun am Mastergerät den Musikgesteuerter oder Auto Modus ein.
Stellen Sie an jedem Slavegerät dieselbe DMX Adresse ein "d001".
DMX MODE
Über die LED Anzeige können Sie die DMX Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den das Gerät auf Signale vom Controller reagiert.
Adressierung des Geräts
Um die Startadresse einzustellen drücken Sie die MODE Taste bis die Anzeige CH2 oder CH8 anzeigt, dann
drücken Sie die ENTER Taste zur Bestätigung.
Sie können nun die gewünschte Adresse (d001 - d512) über die UP oder DOWN Tasten auswählen.
Bitte drücken Sie nochmal die ENTER Taste zur Bestätigung.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den LED TWS-20 Hybrid Strahleneffekt über
Ihren Controller ansteuern.
10/24
00074881, Version 1.0
