Quax JOY Handbuch Seite 7

JOY
54 05 10xx

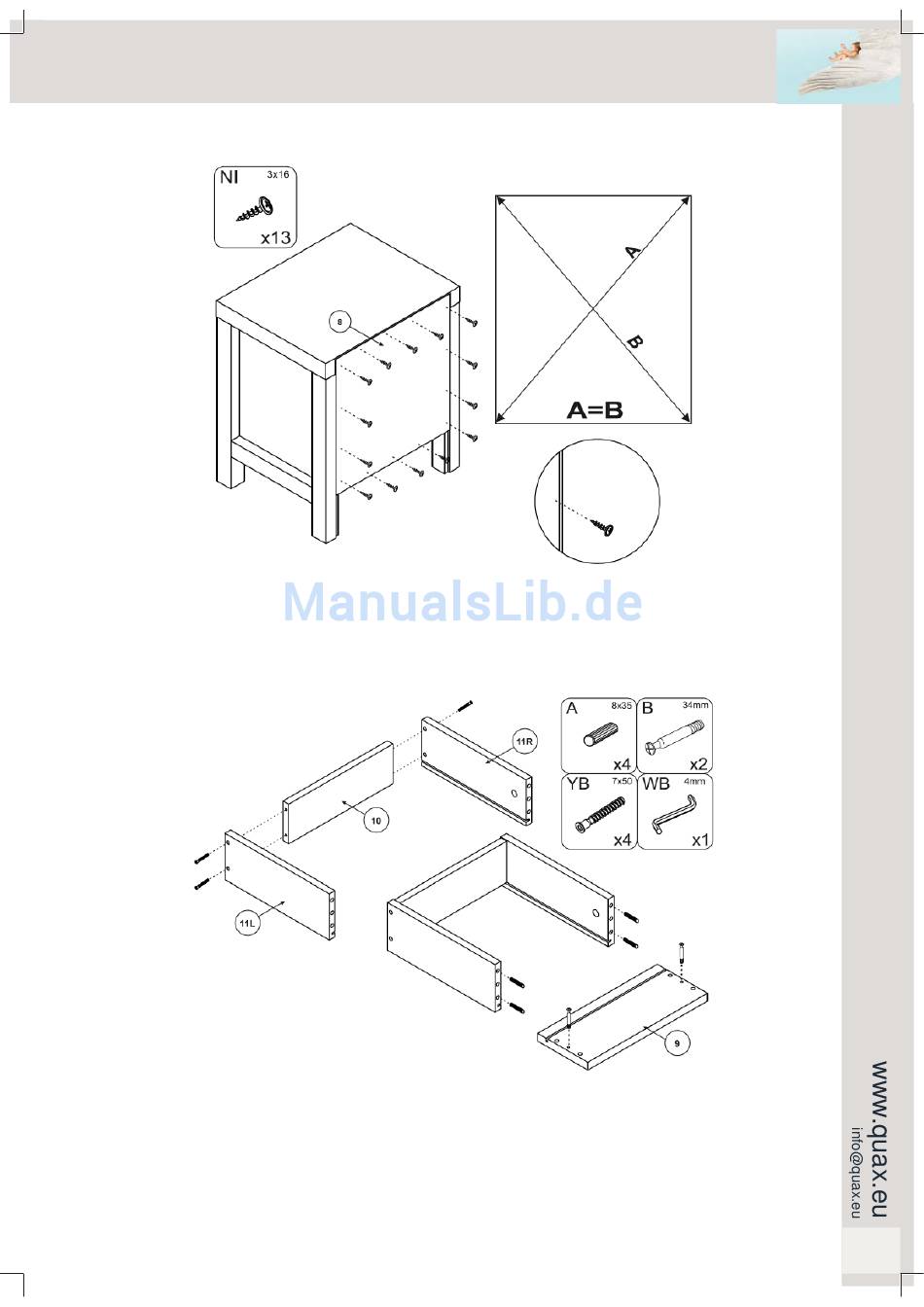

Stap 5 : Gebruik de gemonteerde struktuur van stap 4, de rug 8 en dertien houtschroeven NI
Plaats de rug (8) op de achterzijde van de nachttafel. Kontroleer indien afstand A gelijk is aan B en schroef
vervolgens de rug vast middels de houtschroeven (NI).
Stap 6 : Gebruik de ladezijden 11L en 11R, de rug 10, het front 9, vier houten deugels A, twee verbind-
ingsbouten B en vier bouten YB
Plaats de laderug (10) tussen de ladezijden (11L en 11R). Duw de bouten (YB) doorheen de boringen
aan de buitenkant van de zijden en draai ze vast in de rug. Duw twee houten deugels (A) in de voorziene
openingen op de uiteinden van de zijden. Draai twee verbindingsbouten (B) vast in de voorziene openin-
gen aan de binnenkant van het front (9) .
Nachttafel met lade
Nachttisch mit Schublade
Chevet avec tiroir
Bedside table with drawer
Quax Quax
First dreams First dreams
® ®
First steps First steps
7
