Montage
Antennen-Teile vorsichtig auspacken.
Dipol sorgfältig behandeln, damit nicht unbemerkt
die Lötstellen im Dipolgehäuse beschädigt werden!
Boomhälften mit den Boomrohrverbindern miteinan-
der verschrauben. Die Boomrohrverbinder haben
beabsichtigten Preßsitz: am Einfachsten Boomrohr-
hälften und -verbinder im Schraubstock verpressen,
beidseitig Pappe unterlegen!
Alternative:
Boomrohre auf eine ebene, feste Unterlage legen,
einen Boomrohrverbinder
stand kontrollieren. Dann einen kleinen Holzklotz
o.ä. auflegen und den Boomrohrverbinder vorsichtig
mit einem Hammer aufklopfen. Boomrohre umdre-
hen und den Vorgang wiederholen. Nicht direkt mit
einem Hammer auf die Boomrohrverbinder schla-
gen, damit diese nicht verbogen werden.
Schrauben nach Zeichnung einsetzen.
Wenn die Verbindung einmal wieder gelöst werden soll, zum Lösen nicht die Boomrohrhälften
gegeneinander verbiegen, sondern die Boomrohrverbinder durch seitliches Klopfen mit einem
kleinen Meißel oder Schraubenzieher lösen.
Dipol von der Rückseite her über den Boom schieben und einbauen. Die N-Buchse muß nach
unten zeigen, die Schleife des Balun-Transformators nach vorn. Gewinde im Boom nicht überdre-
hen! Das am Boom bereits montierte Teflon-Plättchen dient zur Isolation des Dipols vom Boomrohr
und muß also zwischen Dipolschleife und Boom zu liegen kommen.
Reflektor anbauen: bei den Vormastantennen zweiteiliger Reflektor und zwei Reflektorhalter (Bild
2), bei den anderen Antennen einteiliger Reflektor mit einem U-förmigen Halter (Bild 1). Reflektor
so einbauen, daß die Schraubenköpfe der Elementbefestigungen hinten sind. M3-Gewinde nicht
überdrehen!
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14 D-76863 Herxheim
http://www.wimo.com
auflegen und Lochab-
21 (22)
Nummern in Klammern für SHF 1340

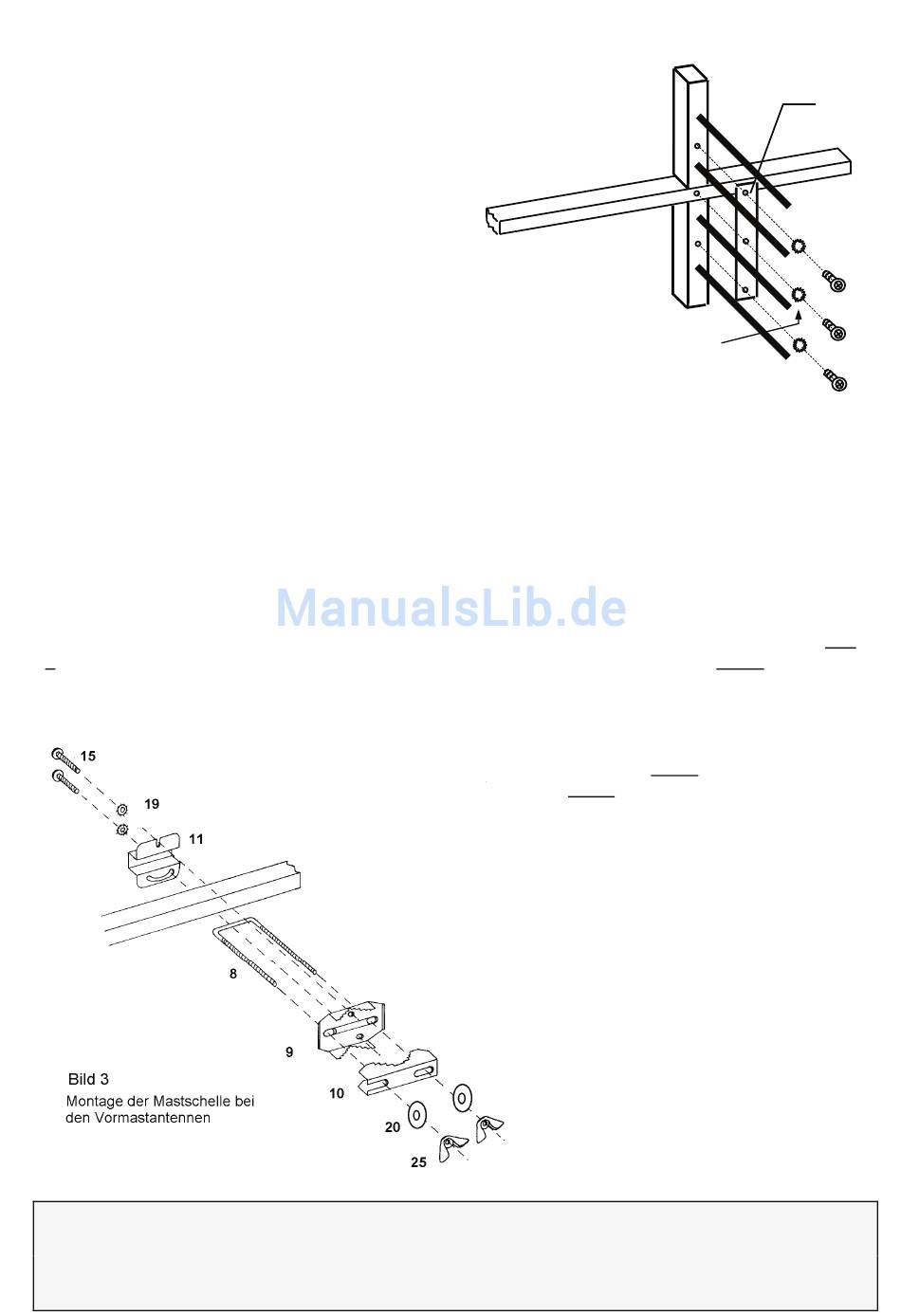

Bild 2 Reflektormontage der Vormastantennen
Mastschellen montieren; Antennen mit
Unterzug nach Bild 1, Vormastantennen
nach Bild 3.
DAS WARS!
Tel.(07276)96680 FAX: 966811
e-mail: info@wimo.com
4
21
13
13 (14)
13
