WiMo GPM-1500 Handbuch

Multiband-Vertikalantenne für 1,8... 30 MHz, mit verringertem Wirkungsgrad bis 50 MHz einsetzbar.
Zum Betrieb ist ein einfacher Antennentuner für koaxgespeiste Antennen erforderlich, auch
die in vielen Geräten eingebauten Tuner sind dazu geeignet, so daß in diesem Fall kein
zusätzlicher Tuner erforderlich ist.
Die Antenne läßt sich leicht überall installieren, egal ob auf dem Hausdach, an der Deichsel
des Wohnwagens oder auf einem Besenstiel am Urlaubs-QTH. Durch die schlanke Form ist
die Antenne sehr unauffällig.
Die Speisung der Antenne erfolgt über ein Koaxkabel mit beliebiger Länge, der
antennenseitige Anschluß ist eine PL-Buchse. Der Strahler ist geerdet, so daß keine
Probleme mit statischen Aufladungen auftreten.
Die Antenne wiegt nur 3 Kilogramm und hat ein Packmaß von nur 1.3m, sie ist deshalb auch
problemlos als flugtaugliches Urlaubsgepäck geeignet.
Länge:
Strahler: Aluminium
Belastbarkeit: 200 Watt
Mastdurchmesser max:.: 65mm
Windlast (140 km/h):
Zusammenbau:
• Mit den mitgelieferten Blechschrauben 3.5*9.5 den Strahler verschrauben. An der Spitze
beginnen, sonst drücken die Schrauben auf die inneren Elemente und die Antenne läßt sich nicht
ausziehen.
• Schrauben nicht überdrehen, ggfls Öl verwenden.
• Die Spitze ausfahren und mit der Schraube M4*8 klemmen.

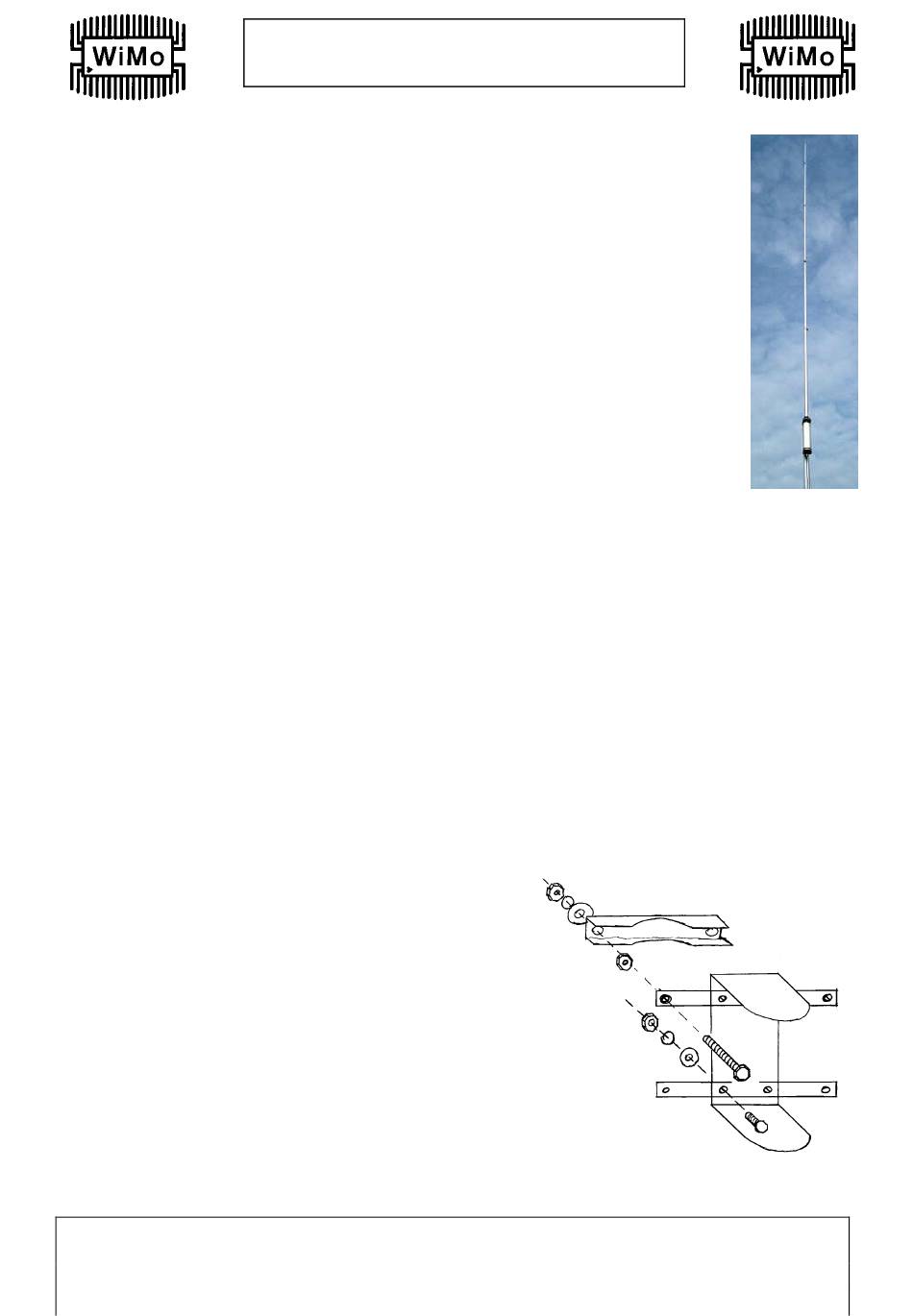

• Die 2 Verbinder mit Schrauben M6*16, Scheibe (klein), Sprengring und Mutter an den Halter anschrau-
ben. Siehe Skizze.
• Die 4 Schrauben M6*100 durch die äußeren Löcher der Verbinder stecken und von hinten mit Mutter M6
sichern. Nicht mit Gewalt anziehen, die Muttern dienen nur der Sicherung, damit die Schrauben nicht
rausfallen wenn die Antenne auf dem Dach montiert wird.
• Danach Riegel, Scheibe M6 (groß) und Sprengring auffädeln, dann mit Mutter M6 sichern
Die GPM-1500 sollte mit irgendeinem Gegengewicht betrieben werden. Ein paar Drähte auf den Boden ge-
worfen oder unter den Dachziegeln verspannt, die Dachrinne, oder nur das Standrohr... unkritisch. Zur Not
geht es auch ohne.
Die Radiale können an den Schrauben M6*16 oder aber auch mit unter die Muttern der Riegel mit ange-
schraubt werden. Die Länge der Radiale ist unkritisch, sie dienen nur der Verbesserung der HF-Abstrahlung
(wie bei jeder Viertelwellen-Vertikalantenne), beeinflussen die Anpassung jedoch nicht wesentlich.
PL-Stecker sind nicht wasserdicht: es empfiehlt sich, den Koaxanschluß mit unserem selbstverschweißen-dem
Klebeband Art.Nr. 23065 oder mit dauerplastischer Dichtungsmasse (z.B. TEROSTAT) abzudichten (nicht im
Lieferumfang enthalten).
Stückliste:
Antenne mit Anpaßglied
Riegel verzinkt
Verbinder flach 20*3*100mm
Schraube M6*100
Schraube M6*16
Imbusschraube M4*5
Scheibe M6 DIN 125
Scheibe M6 DIN 9021
Mutter M6
Federring 6mm
Blechschraube 3.5*9.5
Zahnscheibe 4mm
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 6978
http://www.wimo.com
GPM-1500 GPM-1500
Multiband-Groundplane 1,8 ... 30 (50) MHz Multiband-Groundplane 1,8 ... 30 (50) MHz
6.30m
200N
1
2
2
4
4
1
4
4
12
8
10
11
