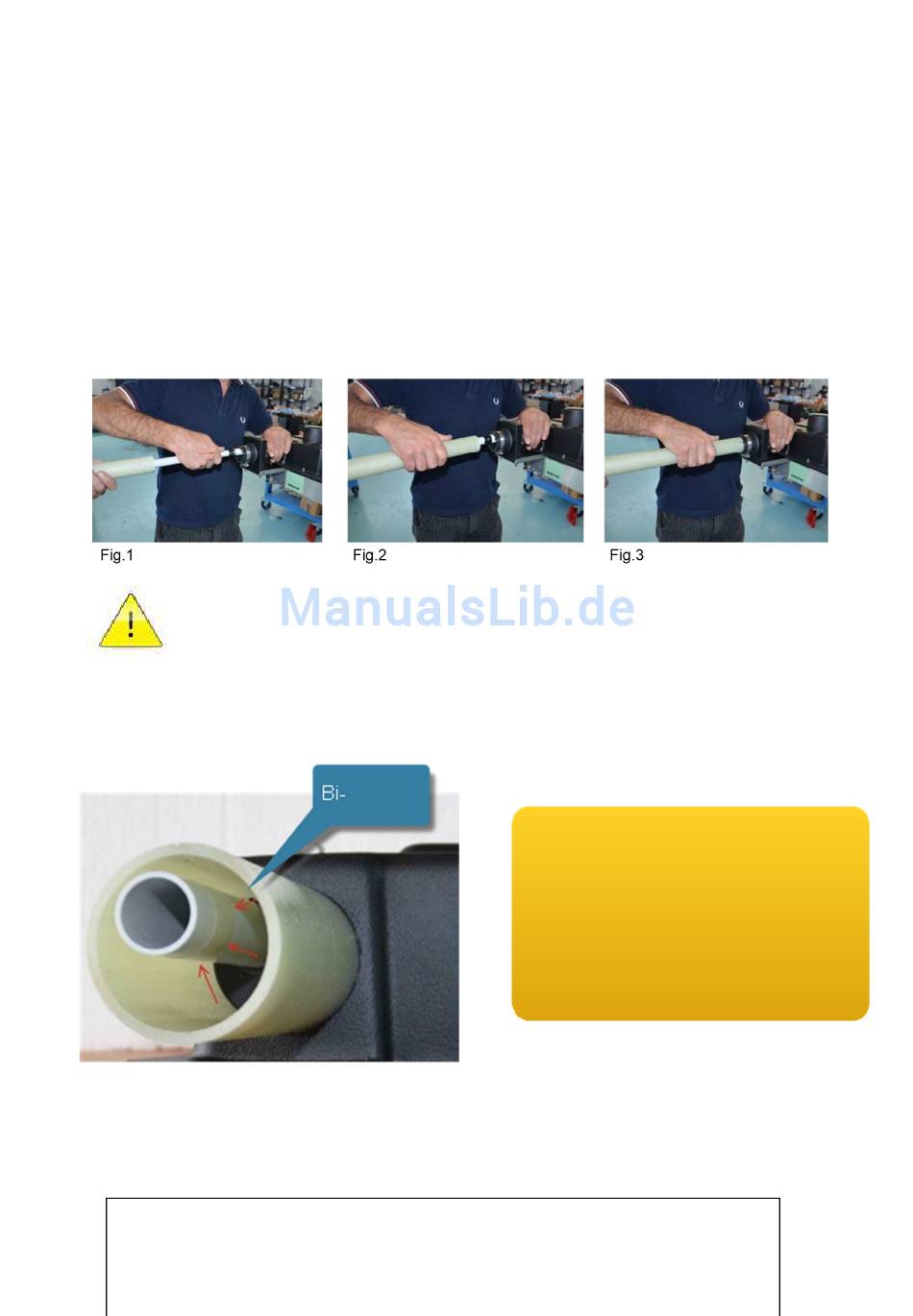

MONTAGE DER ELEMENTE AN DER MOTOREINHEIT
Vor dem Einsetzen der Elemente in die Motoreinheit ist das PVC-Führungsrohr zu befestigen.
Während dieses Vorgangs ist es notwendig, dass das Element auf den Motor ausgerichtet bleibt, falls
Ihre Montageeinrichtung dies nicht zulässt, ist es unbedingt erforderlich, dass eine zweite Person das
Element beim Einführen des Führungsrohrs unterstützt.
Der innere PVC-Rohr, das in den Motor eingeführt wird, wurde während der Fertigung mit einem
zweiseitigen Kleber versehen, um die Verbindung auf Dauer stabil zu halten (Abb. 4).
Schieben Sie das PVC-Rohr, bis es seine maximale Einfügung erreicht hat (Abbildung 1).
Setzen Sie das Element bis zum Anschlag in die Motoreinheit ein (Abb.2-3) und ziehen Sie die
Klemme der Gummikappe fest.
Wichtiger Hinweis
Montieren Sie das Führungsrohr sehr sorgfältig. Im Falle einer eventuellen Ablösung
auch nur eines einzelnen Rohres wird sich das Kupferband zwangsläufig verbiegen
und die Motorfunktionen des Geräts beeinträchtigen.
Fig. 4
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11
http://www.wimo.com
NOTE:
Die Vorgehensweise bei der Montage von
Führungsrohren ist bei allen Modellen mit
gefalteten Elementen gleich.
- 2 EL. 6-40
- UB-20
- UB-40
- UB-50
