WiMo Helix 70 Bedienungsanleitung

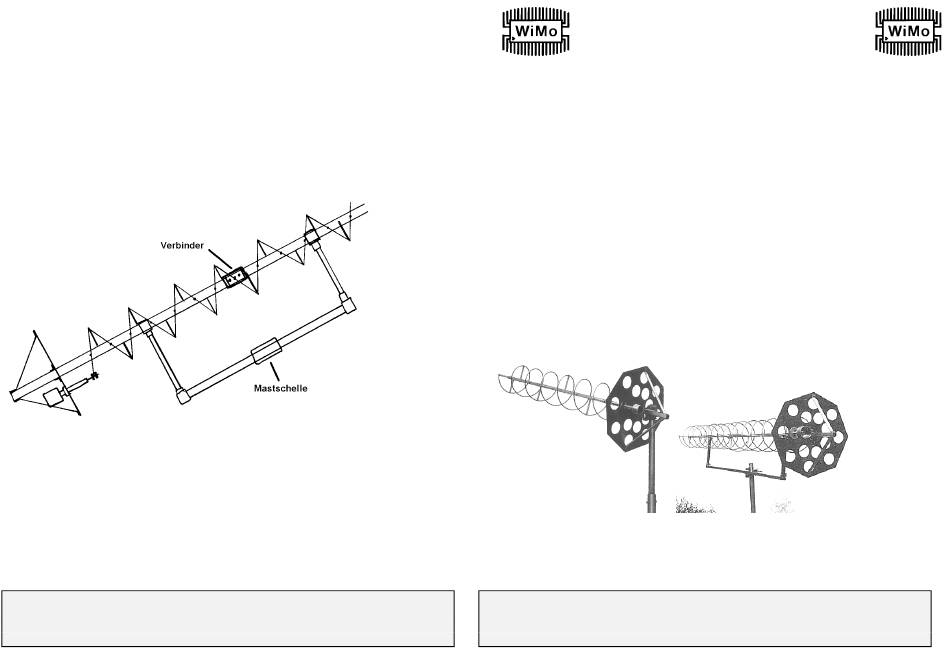

Mastschelle in die Mitte des Unterzuges
montieren. Unterzug mit Unterzugträgern
und T-Schellen so an den Boomrohren
montieren, daß sich die Mastschelle im
Schwerpunkt der Antenne befindet. Dabei
berücksichtigen, daß durch den Anschluß
des Koaxkabels der Schwerpunkt später
noch etwas weiter nach hinten verschoben
wird.
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 9668-0 FAX: 9668-11
e-mail: info@wimo.com http://www.wimo.com
Helix 70-2
Helixantennen sind Richtantennen für zirkulare Polarisation, in erster Linie für
Betrieb über Satelliten entwickelt, aber natürlich ebenso gut auch für terrestrische
Funkverbindungen einsetzbar. Die zirkulare Polarisation bietet besonders dann
Vorteile, wenn durch Reflexion die zu empfangenden Wellen jede Phasenlage
annehmen können. Durch Verdrehen der Phasenlage um 90 Grad kann bei einer
normalen Yagi-Antenne der Empfang um bis zu 18 dB (3 S-Stufen) schlechter sein.
Die rechtsdrehend zirkulare Polarisation wird durch den Wendel erzeugt, die
Antenne strahlt in Richtung der Wendel. Durch den Reflektor wird die Strahlung
einseitig gerichtet. Der Reflektor ist zur Verringerung der Windlast mit Löchern
versehen.
Die Helix 70 ist für Vormastmontage ausgelegt. Die Helix 70-2 besteht aus aus einer
Antenne Helix 70 und einer Verlängerung und wird mit Unterzug geliefert.
Die Antennen werden serienmäßig mit integriertem Anpaßtopf für direkten Anschluß
eines 50 Ohm-Kabels geliefert. Anschluß erfolgt über eine N-Buchse.
Die Antennen sind aus korrosionsfestem Aluminium gefertigt, alle Schrauben sind
aus rostfreiem Edelstahl.
Helix 70
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 9668-0 FAX: 9668-11
e-mail: info@wimo.com
Helix 70
Helix 70-2
http://www.wimo.com
helix70deu-eng 2/12
