Fortschritts- Und Timeout-Anzeige - Siemens Simatic Rf610M Betriebsanleitung

9.5.3

Fortschritts- und Timeout-Anzeige

Die Tag-Funktionen führen eine Kommunikation mit dem Transponder durch. Dabei werden
der Fortschritt der gerade ausgeführten Funktion und gegebenenfalls eine
Zeitüberschreitung angezeigt:

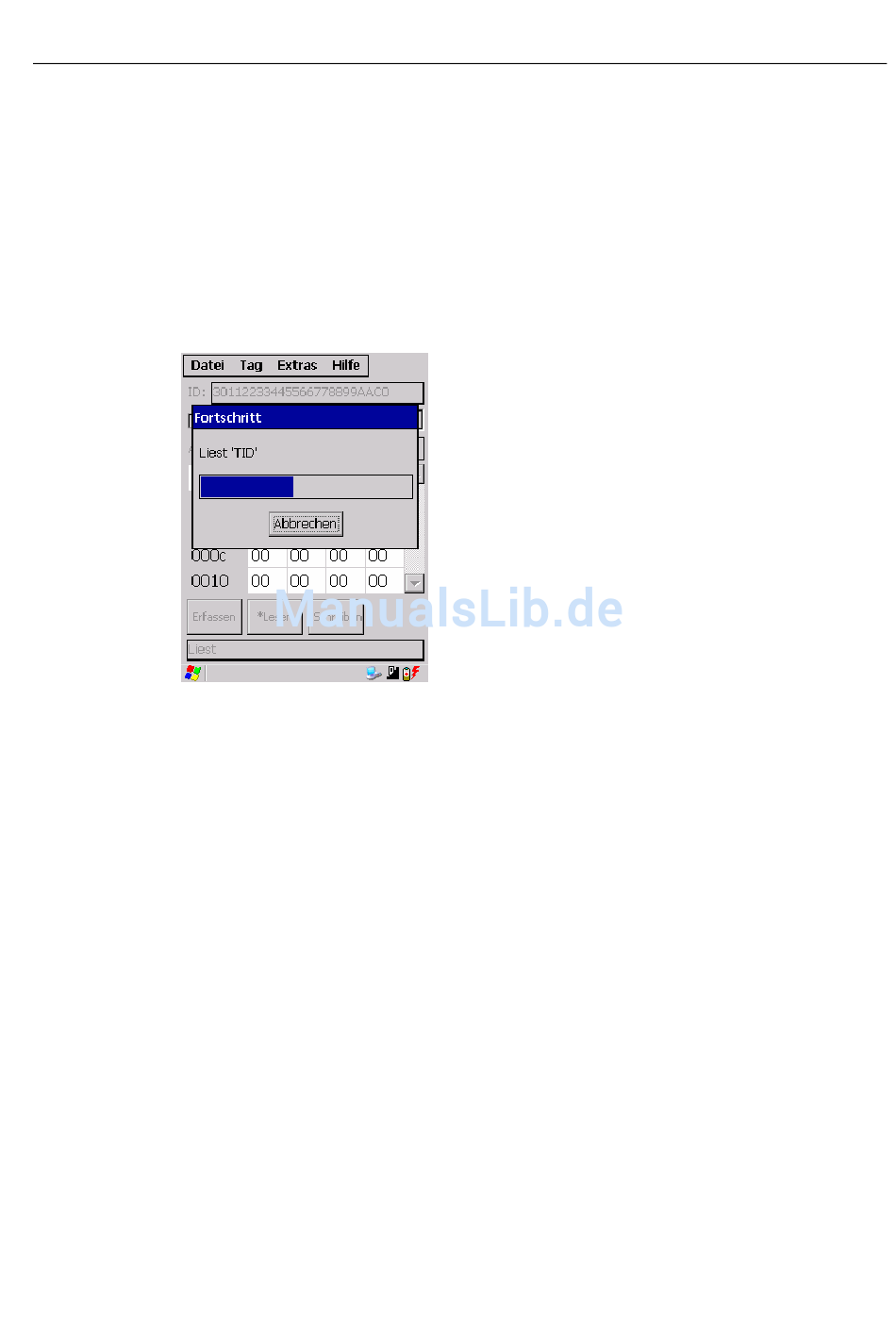

Fortschritts-Anzeige bei der Tag-Funktion
Während der Daten-Übertragung wird der Fortschritt der ablaufenden Funktion in Form einer
Balkenanzeige dargestellt:
Bild 9-5
Die Tag-Funktion wird nicht unterbrochen, wenn Sie den Tag kurzzeitig aus dem Lesefeld
bewegen.
Mobiles Handterminal SIMATIC RF610M
Betriebsanleitung, 04/2008, A5E01535643-02
Fortschritts-Anzeige
Software "RF610M"
9.5 Die Funktionen im Menü "Tag"
73
