Software "RF610M"
9.3 Der Dateneditor
9.3
Der Dateneditor
Voraussetzungen für das Arbeiten im Dateneditor
Um Tag-Daten bearbeiten zu können, muss ein Tag durch das Gerät SIMATIC RF610M
erfasst worden sein und dessen Tag-ID im Display angezeigt werden. Siehe
Kapitel Erfassen von RFID-Tags und deren Tag-ID (Seite 71).
Das Editieren der Transponderdaten kann im Editorfenster in Hex, ASCII oder dezimaler
Darstellung erfolgen. Die Umschaltung erfolgt im Menü "Extras > Einstellungen" (siehe
Einstellungen (Seite 87)).

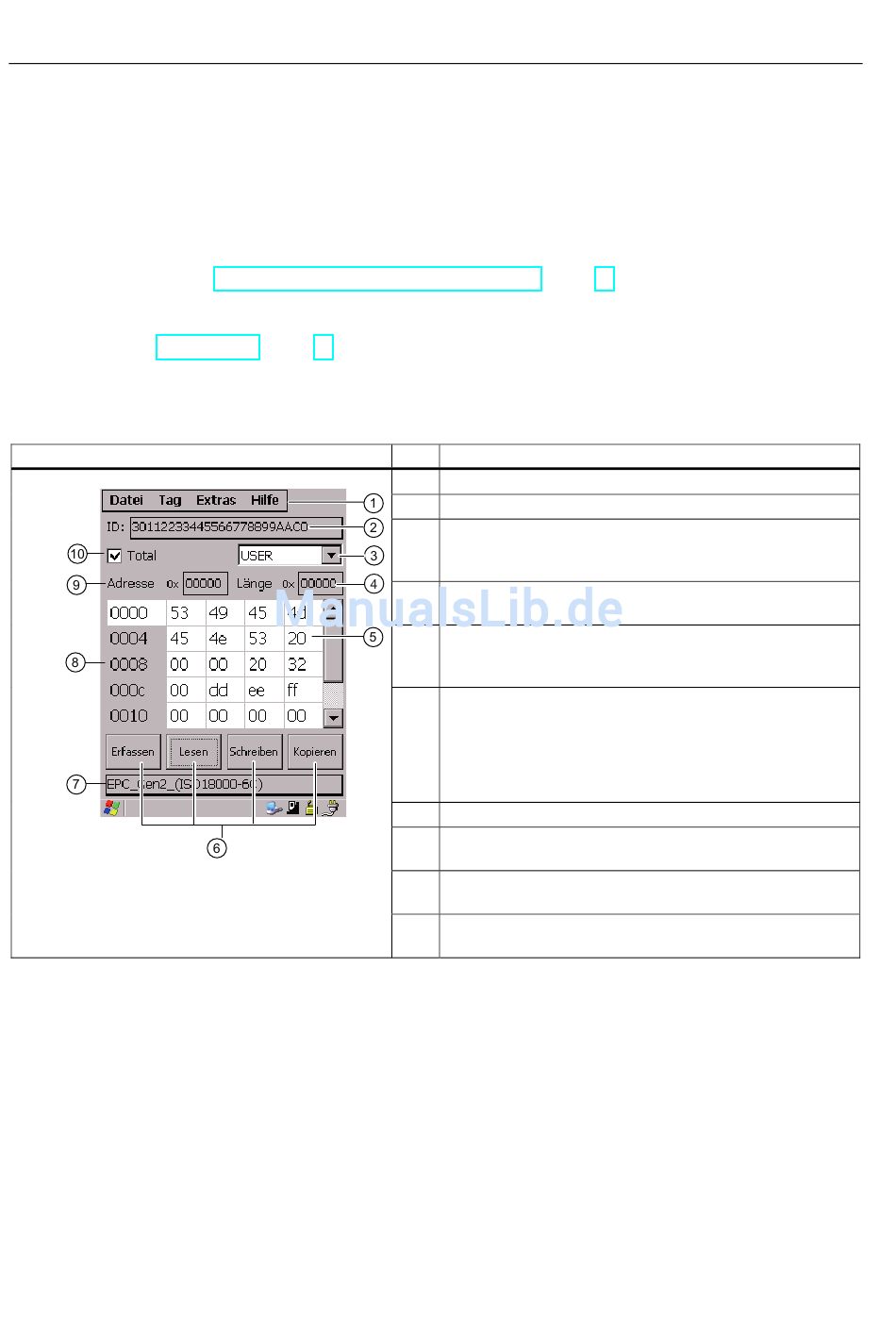

Oberflächenaufbau Dateneditor
Oberfläche
Im Editor wird immer ein Speicherbereich des zuletzt erfassten Tags abgebildet. Über das
Dropdown-Listenfeld [③] können Sie die verschiedenen Speicherbereiche des Tags
auswählen und anzeigen lassen. Wenn Sie den Haken bei "Total" ⑩ setzten, erscheint der
aktuelle Speicherbereich komplett im Editor, andernfalls können Sie unter "Adresse" [⑨] und
"Länge" [⑩] Werte eintragen, um nur den für Sie relevanten Datenbereich zu sehen.
64
Pos
Beschreibung
①
Menüleiste
②
Anzeige der Tag-ID
③
Auswahlliste der transponderspezifischen Speicherbereiche
(z. B. EPC, TID, USER), die im Datumfeld angezeigt
werden.
④
Länge des Datenbereichs (Feld editierbar, wenn der Haken
bei "Total" nicht gesetzt ist)
⑤
Datumfeld
Das Datum wird alternahtiv in den Formaten Hex, Dec oder
ASCII dargestellt.
⑥
Schaltflächen zum Bearbeiten der Tag-Daten:
Tag (ID) erfassen
•
Tag-Daten lesen
•
Tag beschreiben
•
Daten auf einen anderen Tag kopieren
•
⑦
Anzeige des Tag-Typs
⑧
Das Editor-Fenster beinhaltet die Tag-Daten. Die Größe der
dargestellten Daten hängt vom Tag-Typ ab.
⑨
(Start-) Adresse (Feld editierbar, wenn der Haken bei
"Total" nicht gesetzt ist)
⑩
Haken "Total": Anzeige des kompletten ausgewählten
Speicherbereichs
Mobiles Handterminal SIMATIC RF610M
Betriebsanleitung, 04/2008, A5E01535643-02
