Ausbreitungsrichtung des Hochfrequenzfelds
Der Schreib/Lesebereich für Transponder befindet sich an der Stirnseite sowie ober- und
unterhalb des Gehäusevorderteils.
Die Antenne des RF610M ist linear polarisiert. Für ein erfolgreiches Lesen und Schreiben
müssen die Dipole der Transponder und die der Antenne des RF610M parallel liegen.
Beachten Sie hierfür die technischen Daten der einzelnen Transponder.

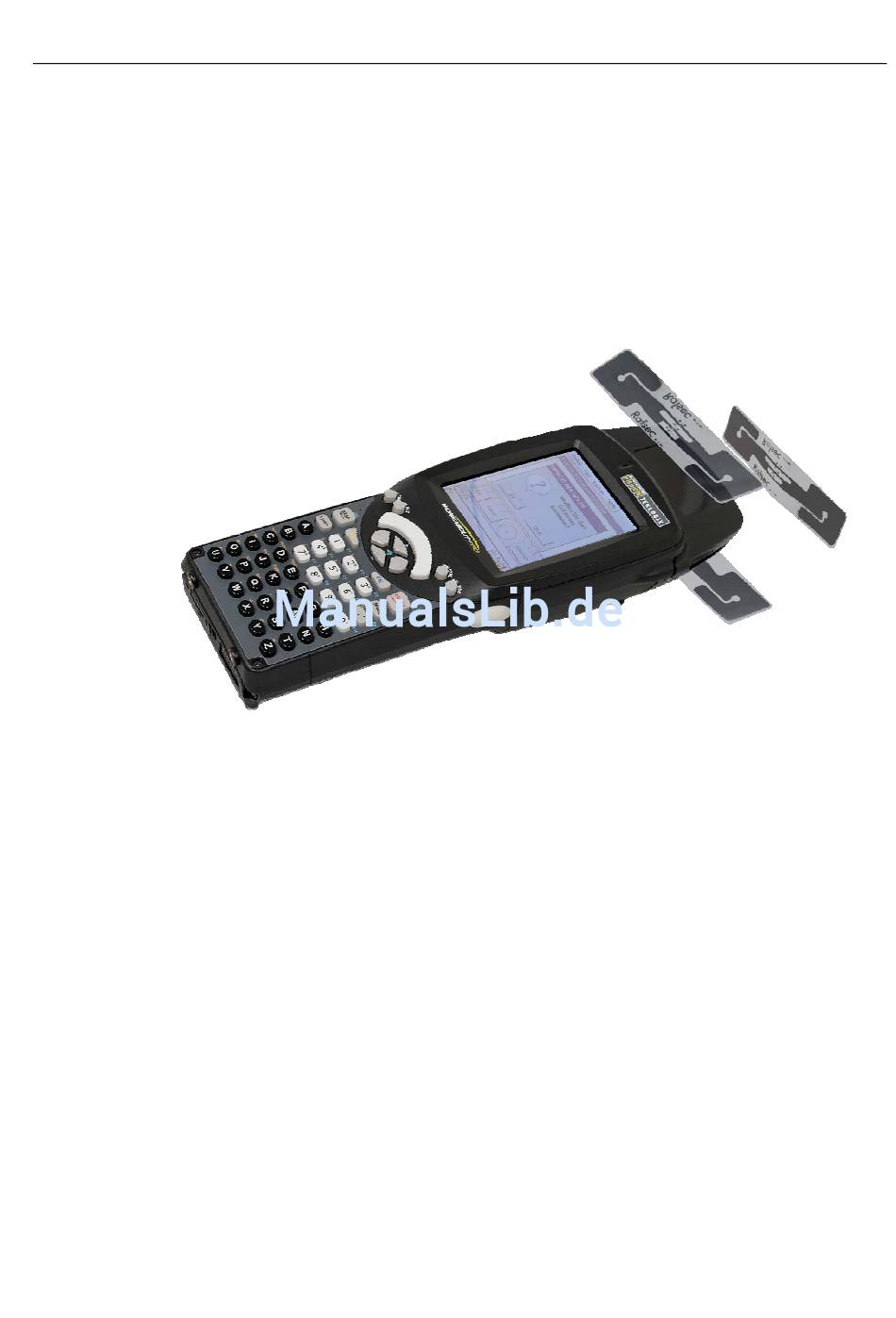

Das folgende Bild zeigt die Ausbreitungsrichtung des HF-Felds von der Antenne. Die
maximale Reichweite ist oberhalb und unterhalb des Lesekopfes zu erreichen.
Bild 3-2
Mobiles Handterminal SIMATIC RF610M
Betriebsanleitung, 04/2008, A5E01535643-02
Ausbreitung des HF-Felds
Beschreibung
3.3 Antenne und Antennenfeld
