Software "RF-MANAGER"
8.3 Applikationsmodus "Mobile"

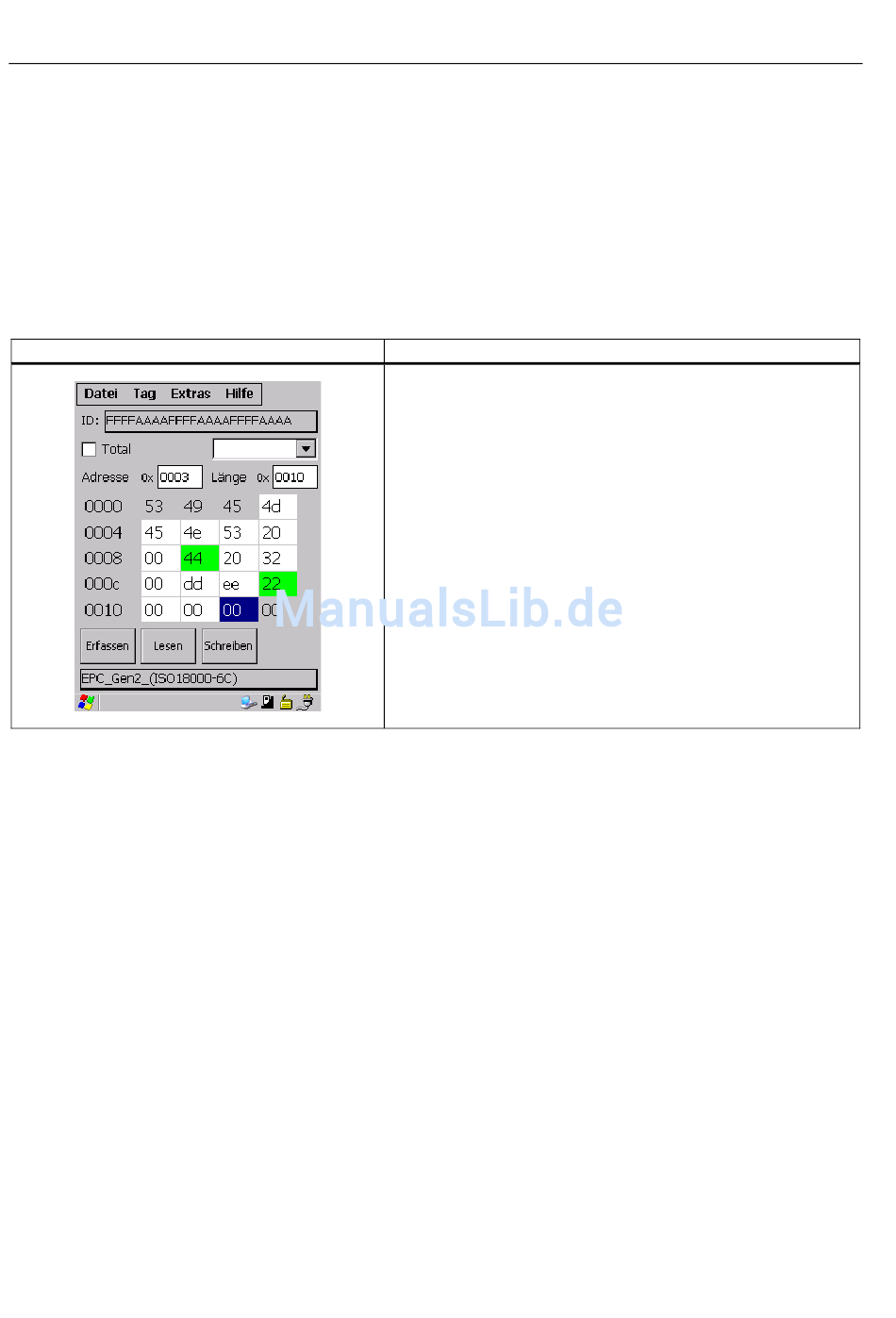

Im Editor wird immer ein Speicherbereich des zuletzt erfassten Tags abgebildet. Über das
Dropdown-Listenfeld [③] können Sie die verschiedenen Speicherbereiche des Tags
auswählen und anzeigen lassen. Wenn Sie den Haken bei "Total" ⑩ setzten, erscheint der
aktuelle Speicherbereich komplett im Editor, andernfalls können Sie unter "Adresse" [⑨] und
"Länge" [⑩] Werte eintragen, um nur den für Sie relevanten Datenbereich zu sehen.
Der "aktuelle Bereich"
Aktueller Bereich
40
Beschreibung
Wenn der Haken "Total" nicht gesetzt ist, wird der Bereich
angezeigt, der in den Feldern "Adresse" und "Länge" angegeben
ist.
Mit Hilfe des Eingabestifts können Sie zu den einzelnen Adressen
gelangen. Wenn Sie die Werte verändern, werden diese grün
hinterlegt. Die grüne Darstellung bleibt so lange bestehen, bis die
Daten auf den Transponder übertragen/geschrieben wurden. Somit
markiert die Farbe grün, dass ein Unterschied zwischen den
tatsächlichen Tag-Daten und den im Editor sichtbaren Werten
besteht.
Alle anderen Datenbereiche des Tag werden weiß hinterlegt.
Mobiles Handterminal SIMATIC RF610M
Betriebsanleitung, 04/2008, A5E01535643-02
