- Seite 1 SIMATIC Sensors RFID-Systeme Mobiles Handterminal SIMATIC RF310M Betriebsanleitung · 07/2007 SIMATIC RF310M Mobiles Handterminal simatic sensors DOCUMENTATION DOCUMENTATION...
- Seite 3 Einleitung Beschreibung Stromversorgung SIMATIC Sensors Inbetriebnehmen RFID-Systeme Mobiles Handterminal Bedienen SIMATIC RF310M Software SIMATIC RF310M Betriebsanleitung Erweiterte Funktionen Fehlermeldungen der Applikation SIMATIC RF310M Troubleshooting Technische Daten Anhang 07/2007 J31069-D0191-U001-A1-0018...
-
Seite 4: Sicherheitshinweise
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. -
Seite 5: Inhaltsverzeichnis
Hintergrundbeleuchtung und Kontrast des Bildschirms einstellen ..........20 Bedienen ..............................21 Die Tastatur..........................21 5.1.1 Die Umschalttasten........................21 5.1.2 Tastenfunktionen .........................22 Das Menü SIMATIC RF310M ......................24 Software SIMATIC RF310M ........................25 Übersicht Funktionen ........................25 Software SIMATIC RF310M starten ....................26 Der Dateneditor..........................26 Die Funktionen im Menü "Datei" ....................28 6.4.1 Laden einer Datei.........................28... - Seite 6 Das Arbeiten mit dem Programm Active Sync................51 7.2.3 Die Organisation der Datei READ.HEX ..................53 Die automatische Stromsparfunktion ..................54 System-Reset..........................54 Fehlermeldungen der Applikation SIMATIC RF310M ................55 Troubleshooting ............................61 Technische Daten............................ 63 Anhang ..............................65 FCC-Informationen........................65 Zubehör ............................
-
Seite 7: Einleitung
Applikation selbst in Betrieb nehmen und beschreibt die Funktionen der Software "SIMATIC RF310M". Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für das Handheld SIMATIC RF310M und beschreibt den Lieferzustand ab Juli 2007. Weitere Informationen Die vorliegende Anleitung ist eine Ergänzung zur Betriebsanleitung des Grundgeräts PSION WORKABOUT PRO. - Seite 8 Einleitung Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 9: Beschreibung
Beschreibung SIMATIC RF310M erweitert das RF-Identifikationssystem RF300 um ein leistungsfähiges mobiles Handterminal für Applikationen in den Bereichen Produktion und Service. Darüber hinaus ist es ein unentbehrliches Hilfsmittel bei der Inbetriebnahme und beim Test. Anwendungsbereich Das RF300–Handterminal ist speziell für das RFID-System SIMATIC RF300 vorgesehen. -
Seite 10: Merkmale
Beschreibung 2.2 Merkmale Merkmale Das mobile Handterminal SIMATIC RF310M besteht aus einem leistungsfähigen, robusten und flexibel einsetzbaren Handheld Computer (PSION WORKABOUT PRO) und einer integrierten Schreib-/Leseeinheit für das RFID-System SIMATIC RF300. Es erfüllt die Anforderungen an die mobile RFID-Datenerfassung in rauen Umgebungen in einem sehr anwenderfreundlichen und ergonomischen Design. -
Seite 11: Aufbau

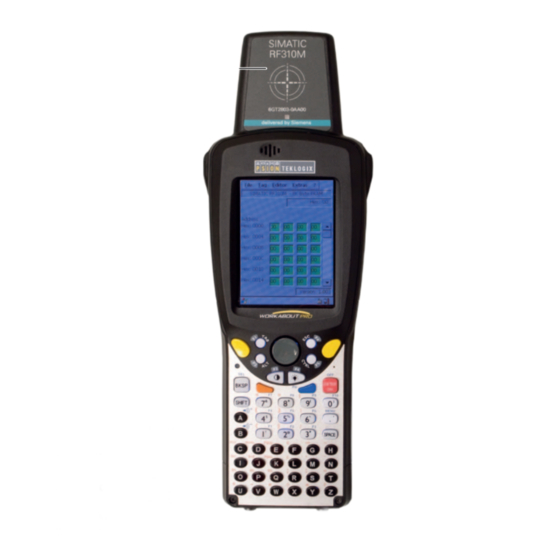

Schreib-/Lesekopf (①) von SIMATIC RF300. Das Grundgerät ist ein PSION Workabout PRO und stellt unter mobilen Handterminals einen weltweiten Standard dar. Die Software SIMATIC RF310M ist auf einer integrierten Flash-Disk stromausfallsicher gespeichert. Beim Einschalten des Handterminals wird das Programm automatisch gestartet. -
Seite 12: Antenne Und Antennenfeld
Der Schreib-/Lesebereich für Transponder befindet sich ober- und unterhalb des Gehäusevorderteils, an der Stirnseite ist das Bearbeiten von Transpondern nicht möglich. Das folgende Bild zeigt die Ausbreitungsrichtung des HF-Felds von der Antenne. Bild 2-2 Ausbreitung des HF-Felds Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 13: Stromversorgung
Drehen Sie die Schrauben entgegen dem Uhrzeigersinn auf. Heben Sie beim Abnehmen des Deckels die Schraubenseite zuerst an. Halten Sie den Akku beim Einlegen schräg, so dass die Pfeilrichtungsseite des Akkus zuerst im Batteriefach eingesetzt wird. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 14: Ladefunktion
Über die Ladeanzeige (LED) am Handheld können Sie den Ladezustand des Akkus überprüfen: Tabelle 3-1 Zustand LED LED-Farbe LED-Zustand Bedeutung grün blinken Ladevorgang läuft. permanentes Akku ist vollständig geladen. Leuchten blinken Akku wird nicht geladen. Batterie-Fehler! permanentes Außentemperatur ist zu hoch. Leuchten Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 15: Einsetzen Anderer Batterien
Anwendungsdaten, wenn die Hauptbatterien entladen sind. Die Backup–Batterie ist eine Lithiumzelle, die nicht geladen werden kann. Bitte beachten Sie, dass eine neue Backup– Batterie (bei entleerter oder entfernter Hauptbatterie) die Daten im RAM nur wenige Minuten erhalten kann. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 16 Stromversorgung 3.4 Die Backup-Batterie Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 17: Inbetriebnehmen
Inbetriebnehmen Lieferumfang Die Lieferung des RF310M besteht aus mehreren Komponenten. Bestellte Komponente Bestellnummer Mobiles Handterminal SIMATIC RF310M 6GT2803-0AA00 mit integrierter RFID-Schreib-/Leseeinheit für RF300 Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 18: J31069-D0191-U001-A1
Nach dem Einschalten dauert der erste Hochlauf einige Sekunden. Die RF310M– Anwendung startet automatisch. Ausschalten des Geräts Um das Handterminal SIMATIC RF310M auszuschalten, drücken Sie nacheinander die blaue und die <ENTER ON>-Taste. Automatisches Abschalten des Geräts Das Gerät schaltet sich automatisch ab, wenn 5 Minuten lang keine Taste gedrückt wurde. -
Seite 19: Grundeinstellungen
Inbetriebnehmen 4.3 Grundeinstellungen Grundeinstellungen 4.3.1 Sprache einstellen Sie können zu Bedienung des Handterminals SIMATIC RF310M folgende Menüsprachen einstellen: ● Englisch ● Deutsch Vorgehensweise Sprachauswahl Wählen Sie im Menü über "Extras > Sprache" im Fenster "Sprachauswahl" die gewünschte Sprache aus und bestätigen Sie mit "OK". -
Seite 20: Signaltonlautstärke Einstellen
Sie können zudem durch Aktivieren der entsprechenden Haken Signaltöne für verschiedene Meldungen zulassen oder diese deaktivieren. 4.3.3 Hintergrundbeleuchtung und Kontrast des Bildschirms einstellen Die Helligkeit des Bildschirms können Sie durch Drücken folgender Taste einstellen: Taste Funktion Verändern der Hintergrundbeleuchtung Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 21: Bedienen
Die Tastatur 5.1.1 Die Umschalttasten Das Drücken einer Umschalttaste bewirkt, dass nachfolgend aktivierte Tasten ihre Funktion ändern. Folgende Tasten des SIMATIC RF310M sind Umschalttasten: ● <SHIFT> ● <CTRL> ● <ALT> ● <ORANGE> (verändert die Tastenbelegung entsprechend der orangefarbenen Beschriftung auf dem Tastaturfeld) ●... -
Seite 22: Tastenfunktionen
Bedienen 5.1 Die Tastatur 5.1.2 Tastenfunktionen Übersicht Tastatur Bild 5-1 Übersicht Tastatur Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 23 Entfernt das Zeichen, das nach dem Cursor steht. (blaue Taste und <BKSP>) ⑧ <ORANGE> Umschalttaste: Verändert die Funktion von anderen Tasten ⑨ <ALT> ⑩ Bewegt den Cursor in bestimmten Abständen nach <TAB> rechts oder unten. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 24: Das Menü Simatic Rf310M
Bedienen 5.2 Das Menü SIMATIC RF310M Das Menü SIMATIC RF310M Die Menüleiste des Programms SIMATIC RF310M besteht aus den fünf Hauptmenüs: ● Datei ● Tag ● Editor ● Extras ● ? Die Funktionen der einzelnen Menüs können mit Hilfe von Tastenkürzeln [siehe Übersicht Funktionen (Seite 25) oder über den Touchscreen (mit Eingabestift)] angewählt werden. -
Seite 25: Software Simatic Rf310M
Sprache <ALT+X+S> Menüsprache einstellen Adressen Setup <ALT+X+A> Eingaben für die Befehle "MDS lesen/schreiben" definieren Tag Typen Auswahl <Ctrl+S> oder Einstellen der Tag-Speichergröße <ALT+X+T> SLG Status <ALT+X+G> Status der RFID-Schreib-/Leseeinheit lesen Über <ALT+ORANGE+?+B> Herstellerdaten Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 26: Software Simatic Rf310M Starten
6.2 Software SIMATIC RF310M starten Software SIMATIC RF310M starten Wird die Software SIMATIC RF310M beim Einschalten des Geräts nicht gestartet, so kann sie über das Icon "RF310M" auf dem Desktop oder über "Desktop > My Computer > Flash Disk > RF310M" gestartet werden. - Seite 27 Adresse des Aktuellen Bereichs als Wert für den Lese/Schreibbefehl vorbelegt. Dieser Wert kann jedoch beim Ausführen des Befehls angepasst werden. Eine Veränderung des Aktuellen Bereichs geschieht automatisch, wenn Sie Daten im Editor editieren und überschreiben, bzw. Daten Schreiben. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 28: Die Funktionen Im Menü "Datei
Der Dateiname kann dabei aus maximal 20 Zeichen (Buchstaben oder Ziffern) bestehen. Beim Abspeichern wird dem Dateinamen automatisch die Endung ".HEX" (Daten) angefügt [siehe auch Kopieren von Daten von und zum Handterminal (Seite 50)]. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 29: Beenden
Beenden Über "Datei > Beenden" (oder <ALT+D+B>) oder die Taste <ESC> können Sie das Programm SIMATIC RF310M beenden. Sie gelangen dann auf die Betriebssystemebene WinCE des PSION Workabout Pro. Dazu benötigen Sie, falls Sie vorher ein Passwort vergeben haben, das zur Applikation zugehörige Kennwort. -
Seite 30: Die Funktionen Im Menü "Tag
Es gibt folgende Tag-Funktionen, die Sie im Menü über "Tag (oder <ALT+T>) anwählen können: ● Lesen ● Lesen OTP ● Lesen Konfigurationsdaten ● Schreiben ● Schreiben OTP ● MDS Status ● Lese TagID ● Init Bild 6-3 Tag-Funktionen Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 31: Fortschritts- Und Timeout-Anzeige
Bild 6-5 Timeout-Anzeige bei der Tag-Funktion Sie können jetzt den Befehl mit "Abbrechen" komplett abbrechen oder mit "Wiederholen" fortsetzen. Beim Fortsetzen wird der unterbrochene Befehl an der Stelle fortgesetzt, an welcher er unterbrochen wurde. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 32: Voraussetzungen Für Die Bedienung Der Tag-Funktionen
12 mm 45 mm 60 mm weitere Tags RF360T RF370T RF380T Grenz- abstand 22 mm 22 mm 18 mm (Sg) Mindest- abstand für 66 mm 66 mm 54 mm weitere Tags Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 33 Software SIMATIC RF310M 6.5 Die Funktionen im Menü "Tag" ACHTUNG Mehrere Tags im Feld des SIMATIC RF310M vermeiden Achten Sie darauf, dass beim Ausführen der Tag-Funktionen die Mindestabstände von Transpondern, d. h. je nach Tag-Typ Abstände zwischen 100 - 500 mm eingehalten werden.
-
Seite 34: Tag (Mds) Lesen
"Transponder" > "Speicheraufbau der RF300-Tags") jede beliebige Anfangsadresse eingeben. Diese wird vom Handterminal akzeptiert und mit der Tag-(MDS)-Größe verglichen. Wenn Sie im Fenster "Tag Lesen" unter "Länge" den Wert "01" eingeben, wird nur ein Byte gelesen. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 35: Lesen Otp
Nach dem Lesen des OTP-Bereichs eines Tags lässt sich der Tag nicht beschreiben, es ist allenfalls die Funktion "Schreiben OTP" möglich. Zum Beschreiben des Tags muss erst wieder Menü die Funktion "Tag > Lesen" ausgeführt werden. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 36: Lesen Der Tag-Konfigurationsdaten
Speicherausbau, INIT (Bits 7...1) Speicherausbau/Init-Bit 0xFF18 Bereich für Lock-Bits Lock-Bits 0xFF17 Tag-ID, Byte 3 Tag-ID (b24-b31) 0xFF16 Tag-ID, Byte 2 Tag-ID (b16-b23) 0xFF15 Tag-ID, Byte 1 Tag-ID (b8-b15) 0xFF14 Tag-ID, Byte 0 Tag-ID (b0-b7) Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 37: Tag Beschreiben
Haben Sie mit dem Handterminal zuvor Daten von einem Tag gelesen, so werden diese Werte beim nächsten Schreibvorgang auf den Tag geschrieben. Über das Menü "Editor > Füllen" (<ALT+E+F>) können Sie Werte vorgeben, die auf den Tag geschrieben werden sollen. Siehe Füllen (Seite 41). Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 38: Schreiben Otp
Der EEPROM-Anwenderspeicher (Adr. FF00-FF13, bzw. FF80-FF90) benötigt beim Schreiben wesentlich mehr Zeit (ca. 11 ms/Byte) als der schnelle FRAM-Speicher. Für zeitkritische Applikationen mit Schreibfunktionen empfiehlt sich deshalb der Einsatz von FRAM-Tags (z.B. RF340T, RF350T, RF360T). Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 39: Tag-Status Lesen
Nach dem Überschreiben ist der Speicher im Editor ebenfalls auf den eingegebenen Wert eingestellt. Dazu müssen Sie die richtige Tag–Speichergröße eingestellt haben, siehe Tag- Typen-Auswahl (Seite 46). Die Eingabe des Wertes kann, je nach Einstellung unter "Editor > Anzeige", in Hex oder ASCII erfolgen. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 40: Die Funktionen Im Menü "Editor
Die Editor-Funktionen 6.6.1 Sprung an Adresse Über "Editor > Sprung an Adresse" (oder <ALT+E+S>) können Sie in dezimalen Zahlen oder in Hex eine Speicheradresse eingeben. Anschließend wird im Editor diese Adresse als Anfangsadresse dargestellt. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 41: Anzeige
Über "Editor > Füllen" (oder <ALT+E+F>) können Sie den kompletten Speicher oder einen zuvor ausgewählten Speicherbereich im Editor mit einem Wert beschreiben, den Sie vorgeben. Bild 6-13 Füllen Die gewünschten Werte können Sie im Fenster "Füllen" eingeben. Ein Zugriff auf den Transponder erfolgt dabei nicht. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 42: Datum Editieren
● Wählen Sie im Menü über "Editor > Datum Editieren" (oder <ALT+E+E>), um im Fenster "Datum editieren" den gewünschten Wert einzutragen. Bild 6-14 Datum editieren Der Wert wird in die Zelle eingetragen, in der der Cursor aktuell steht. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 43: Die Funktionen Im Menü "Extras
Es gibt folgende Funktionen im Menü Extras, die Sie über "Extras" (oder <ALT+X>) anwählen können: ● Passwort ● Sprache ● Adressen Setup ● Tag Typen Auswahl ● SLG Status Bild 6-15 Funktionen Extras Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 44: Passwort
Das Gerät muss eingeschickt werden. 6.7.2 Sprache Sie können als Menüsprache der Software SIMATIC RF310M Deutsch oder Englisch einstellen. Wählen Sie im Menü über "Extras > Sprache" (<ALT+X+S>) im Fenster "Sprachauswahl" die gewünschte Sprache aus und bestätigen Sie mit "OK". Nähere Informationen siehe Sprache einstellen (Seite 19). -
Seite 45: Adressen Setup
(vorher definierte) Bereich als der zu lesende/schreibende Bereich angezeigt. kompletter Beim Lesen/Schreiben eines Tags wird immer der gesamte Tag bearbeitet. Die Lese–/Schreibfunktion wird sofort gestartet. Die Eingabe eines Teilbereiches des Tags ist nicht möglich. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 46: Tag-Typen-Auswahl
● 64K Byte FRAM Mit dieser Einstellung wird auch der Speicherbereich im Editor festgelegt. Es ist nicht möglich, Tag-Speicher-Adressen anzusprechen, die über die Speichergröße hinausgehen. Speicherbereiche (Schreib-/Lesespeicher) siehe Systemhandbuch, Transponder, Kapitel Merkmale der jeweiligen Tags. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 47: Slg-Status
RF300–Schreib-/Leseeinheit ausgelesen werden. ● Hardware-Variante und Version ● Loader Version ● Firmware-Variante und Version ● Treiber-Variante und Version ● Baudrate ● Fehlerzähler (passiv) ● Abbruchzähler ● Codefehlerzähler ● Signaturfehlerzähler ● CRC-Fehlerzähler Bild 6-19 SLG-Status Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 48: Die Funktion Im Menü
"Über": Bild 6-20 Funktion "Über" Im Menü "? > Über" erhalten Sie Informationen zu folgenden Punkten: ● Angaben zum Hersteller der Applikation: Siemens AG ● Hotline: Service-Telefon- und Faxnummer ● Software-Version ● OS-Version Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 49: Erweiterte Funktionen
Dateiendung ".HEX" auf das Verzeichnis "Flash Disk" des Handterminals. Sie können einen beliebigen Namen mit 1 bis 8 alphanumerischen Zeichen eingeben. Hinweis Wenn Sie Daten vom Tag lesen, im Editor modifizieren und dann abspeichern, werden die modifizierten Daten auf die .HEX-Datei gespeichert. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 50: Kopieren Von Daten Von Und Zum Handterminal
● USB Treiber für den PSION Workabout Pro. ● Das Programm ActiveSync von Microsoft ● Ein USB-Kabel zum Verbinden des PC mit dem PSION Workabout PRO . (Ist im Lieferumfang der Dockingstation enthalten.) Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 51: Das Arbeiten Mit Dem Programm Active Sync
● Active Sync. ist installiert Öffnen des PSION-Arbeitsplatzes über Explorer und Mobiles Gerät: Wählen Sie im Explorer "Mobiles Gerät" bzw. "Mobile Device": Bild 7-1 Öffnen des PSION-Arbeitsplatzes über Explorer Wählen Sie dann das Verzeichnis "Flash Disk" aus. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 52 über ActiveSync auf das Gerät Workabout PRO zu gelangen. Bild 7-2 Zugriff auf Workabout PRO über Active Sync "Explore" Wählen Sie dann das Verzeichnis "Flash Disk" aus. Bild 7-3 Verzeichnis Flash Disk auswählen Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 53: Die Organisation Der Datei Read.hex
Die Organisation der Datei READ.HEX In der Datei READ_x.HEX stehen nur die reinen Daten, die auch auf dem Tag vorhanden sind. Die Länge der Datei ist identisch mit der Speichergröße des Tags (in Bytes). Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 54: Die Automatische Stromsparfunktion
Das PSION Workabout Pro besitzt eine automatische Abschaltung. Diese wird aktiviert, nachdem etwa 5 Minuten keine Taste am Handterminal betätigt wurde. Darüber hinaus besitzt die Software "SIMATIC RF310M" eine weitere Stromsparfunktion. Wird 30 Sekunden nach Start eines Tag–Befehls kein Tag erkannt oder wird der in Bearbeitung befindliche Tag für länger als 30 Sekunden aus dem Feld bewegt, so wird der... -
Seite 55: Fehlermeldungen Der Applikation Simatic Rf310M
Fehlermeldungen der Applikation SIMATIC RF310M Die Meldungen der folgenden Tabellen können beim Betrieb auftreten. Die Anzeige erfolgt in einem eigenen Fenster. Eine Fehlermeldung kann folgendermaßen aussehen: Bild 8-1 Beispiel Fehlermeldung Dabei kennzeichnet die erste Zahl die Schnittstellenfunktion, bei der der Fehler auftrat. Die zweite Zahl gibt nähere Informationen zum Fehler. -
Seite 56: Allgemeine Fehler
Fehlermeldungen der Applikation SIMATIC RF310M Allgemeine Fehler Allgemeine Fehler, die das SLG übermittelt, werden als Fehlercode 101 bis 131 angezeigt. Diese Fehler können bei allen Funktionen vorkommen. Fehler- Fehlermeldung/ Bedeutung/Übersetzung code Displayanzeige No tag with selected Anwesenheitsfehler, mögliche Ursachen: ID in field der aktive Befehl wurde nicht vollständig ausgeführt... - Seite 57 Fehlermeldungen der Applikation SIMATIC RF310M Read StartProtocol - 2 Schnitt- Fehler- Fehlermeldung/ Bedeutung/Übersetzung stellen- code Displayanzeige funktion invalid parameter ungültiger Parameter timeout; reader send keine Kommunikation zum Reader: Hardware fehlt oder no start protocol; defekt reader not connected user abort...
-
Seite 58: Reset Command
Fehlermeldungen der Applikation SIMATIC RF310M Reset Command - 83 Schnitt- Fehler- Fehlermeldung/ Bedeutung/Übersetzung stellen- code Displayanzeige funktion error, wrong Fehlerhafter Parameter: StandbyTime standbyTime error, wrong Distance Fehlerhafter Parameter: Distance Limit Limit error during request Fehler beim Senden des Befehls error during read... - Seite 59 Fehlermeldungen der Applikation SIMATIC RF310M Read SLG Status Command - 86 Schnitt- Fehler- Fehlermeldung/ Bedeutung/Übersetzung stellen- code Displayanzeige funktion error during request Fehler beim Senden des Befehls error during read Fehler beim Befehlsempfang answer no answer from tag/ keine Antwort vom Tag / kein Tag im Feld...
- Seite 60 Fehlermeldungen der Applikation SIMATIC RF310M Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 61: Troubleshooting
Das Programm wurde unzulässig System-Reset durchführen. Halten Sie hierzu RF310M erlischt nicht nach abgebrochen. die orangefarbene, blaue und rote Taste einem Lese- / Schreibezugriff gleichzeitig für ca. 6 Sekunden gedrückt. auf einen Transponder. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 62 Troubleshooting Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 63: Technische Daten
Elektrostatik; RF; EFT IEC 801–2; IEC 801–3; IEC 801–4 Übertragungsfrequenz Energie/Daten 13,56 MHz Kompatibilität Zu allen SIMATIC RF300 Datenträgern (Tags) Schreib- /Leseabstand zum Transponder max. 20 mm Datenübertragungsrate lesen, schreiben: ca. 3100 Byte/s Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 64 Technische Daten Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 65: A.1 Fcc-Informationen
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Zubehör Zubehör Bestellnummer SIMATIC RF Handheld Lade-/Dockingstation. 6GT2898-0BA00 Ladestation für Workabout PRO Incl. Weitbereichsnetzteil mit Universaladapter und Kabel Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 66: Bestellung Von Komponenten Für Erweiterte Funktionen
A.3 Bestellung von Komponenten für erweiterte Funktionen Bestellung von Komponenten für erweiterte Funktionen Für die erweiterten Funktionen des Handterminals SIMATIC RF310M werden Komponenten benötigt, die nicht von Siemens geliefert werden. Wenn Sie diese Komponenten für Ihre Anwendung benötigen, dann wenden Sie sich bitte direkt an PSION bzw. -
Seite 67: A.5 Ascii-Tabelle
Anhang A.5 ASCII-Tabelle ASCII-Tabelle Bild A-1 ASCII-Tabelle Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... -
Seite 68: Service Und Support
● Den Online-Katalog und das Online-Bestellsystem finden Sie unter: http://www.siemens.de/automation/mall Ansprechpartner Falls Sie noch Fragen zur Nutzung unserer Produkte haben, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Die Adressen finden Sie an folgenden Stellen: ● Im Internet unter: http://www.siemens.de/automation/partner ●... -
Seite 69: A.8 Training
Um Ihnen den Einstieg zu erleichtern, bieten wir Ihnen entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in: D-90327 Nürnberg. Telefon: +49 (911) 895-3200 http://www.siemens.de/sitrain Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 70 Anhang A.8 Training Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 71: Glossar
Datenspeichern und den überlagerten Systemen. Die Daten, inklusive der Energie, werden durch ein elektromagnetisches Wechselfeld übertragen. Dieses Prinzip erlaubt eine berührungslose Datenübertragung, garantiert eine hohe Industrietauglichkeit und funktioniert zuverlässig bei Verschmutzung oder durch nichtmetallische Materialien hindurch. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 72 Produkt durch Montagelinien, Transfer- und Fertigungsstraßen und steuern so den Materialfluss. Aufgrund ihres drahtlosen Aufbaus können die Transponder bei Bedarf an den einzelnen Arbeitsplätzen bzw. Fertigungsstationen individuell eingesetzt und die gespeicherten Daten von dort gelesen und ergänzt werden. Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
-
Seite 73: Index
SIMATIC RF310M, 17 Hintergrundbeleuchtung, 20 Hochfrequenzfeld Ausbreitungsrichtung, 12 Datei beenden, 29 laden, 28 speichern, 28 Dateiablage, 49 initialisieren, 39 Datei-Funktionen Übersicht, 28 Dateneditor Oberflächenaufbau, 27 Konfigurationsdaten Datum Editieren, 42 Lesen, 36 Konventionen, 7 Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018... - Seite 74 über PSION Arbeitsplatz, 51 schreiben, 38 Übersicht Funktionen, 25 Umschalttasten, 21 Passwort, 44 feststellen, 21 PSION-Arbeitsplatz, 51 PSION–Komponenten, 66 Verzeichnisse, 49 READ_x.HEX, 53 Weitere Informationen, 7 Schreiben OTP, 38 Tag, 37 Zubehör, 10, 65 Service, 68 Mobiles Handterminal SIMATIC RF310M Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018...
- Seite 76 Siemens AG Automation and Drives Factory Automation Sensors Postfach 4848 90327 NÜRNBERG DEUTSCHLAND www.siemens.de/simatic-sensors...
