Zubehör
Die Lade-und Dockingstation (inkl. Weitbereichsnetzteil, AC 100 bis 240 V, 50 bis 60 Hz) für
das Wiederaufladen der Akkus und den Anschluss an PCs über USB-Schnittstelle muss
gesondert bestellt werden. Diese Station besitzt ein Ladefach für einen zusätzlichen
Ersatzakku. Siehe Bestelldaten (Seite 107).
3.2

Aufbau

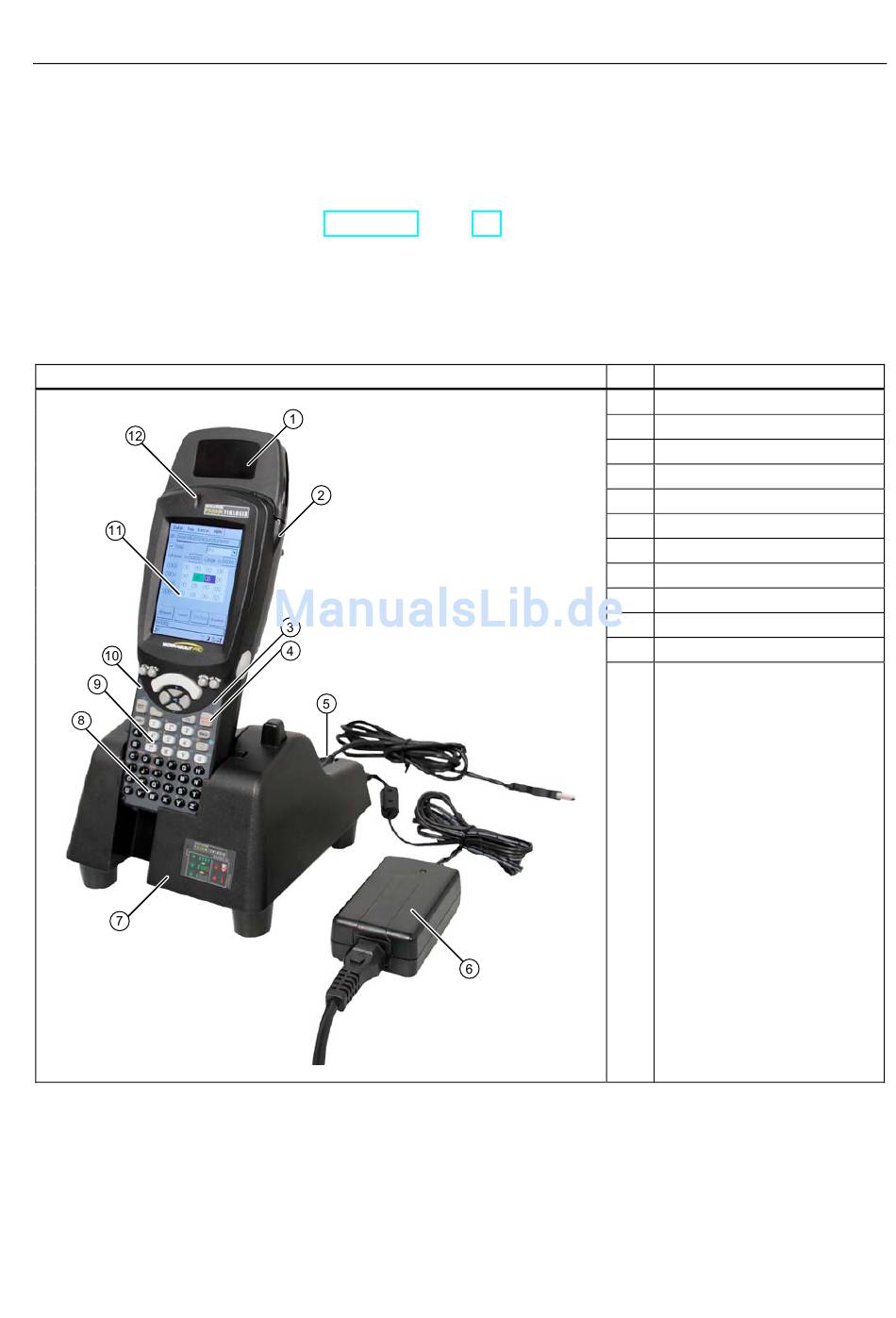

Aufbau SIMATIC RF610M
Mobiles Handterminal SIMATIC RF610M
Betriebsanleitung, 04/2008, A5E01535643-02
Beschreibung
Pos. Beschreibung
① Integrierter Schreib-/Lesekopf
② Halter für Eingabestift
③ Lade-Anzeige
④ Ein-/Austaste
⑤ USB-Anschluss
⑥ Netzgerät
⑦ Ladestation
⑧ ASCII-Tastatur
⑨ Numerischer Eingabeblock
⑩ Mikrophon
⑪ Display
⑫ Lautsprecher
3.2 Aufbau
