6.5.1

Fortschritts- und Timeout-Anzeige

Die Tag (MDS)-Funktionen führen eine Kommunikation mit dem Transponder durch. Dabei
werden der Fortschritt der gerade ausgeführten Funktion und gegebenenfalls eine
Zeitüberschreitung angezeigt:

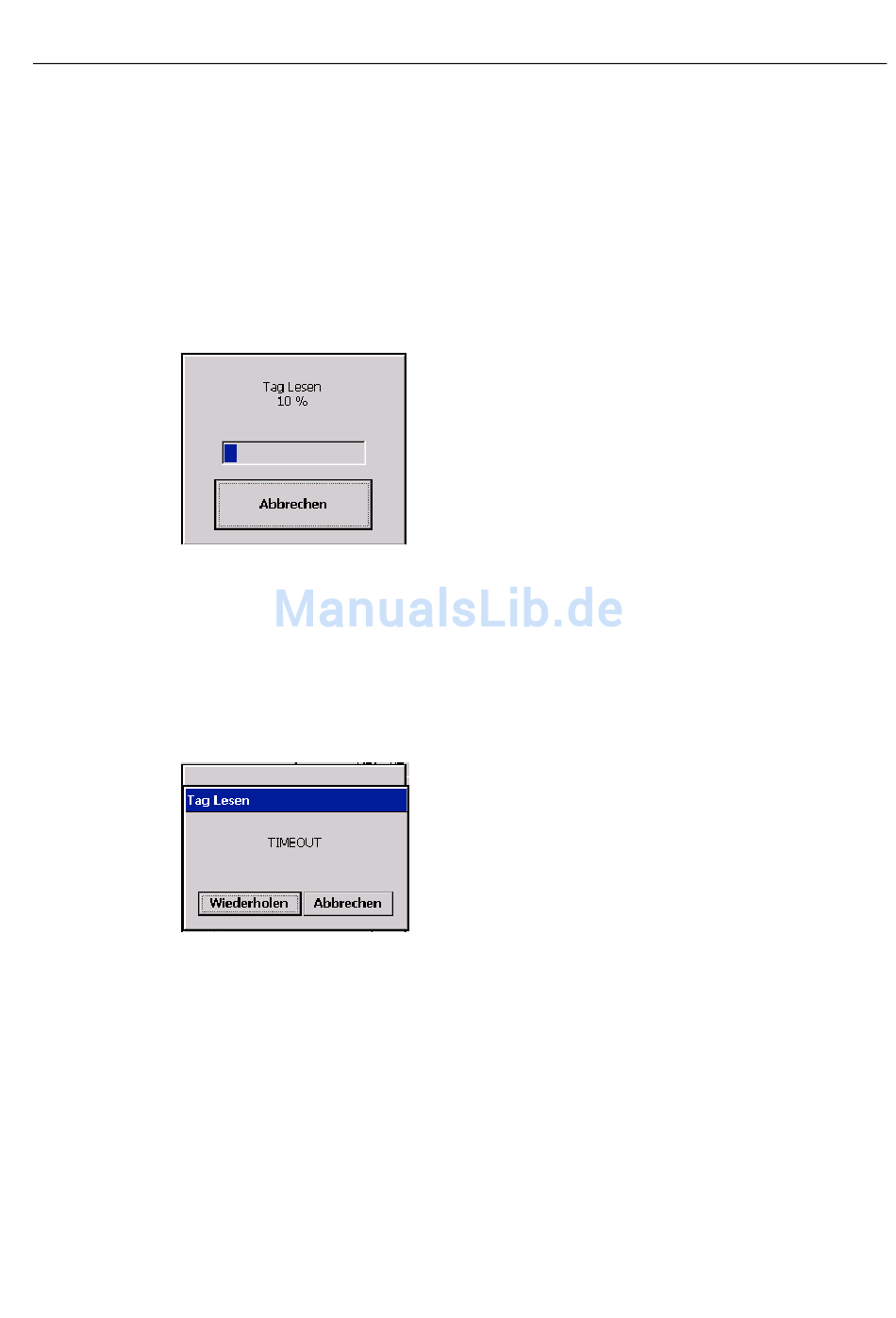

Fortschritts-Anzeige bei der Tag-Funktion
Während der Daten-Übertragung wird der Fortschritt der ablaufenden Funktion in Prozent
angezeigt, z. B. "Tag lesen 10 %":
Bild 6-4
Die Tag (MDS)-Funktion wird nicht unterbrochen, wenn Sie den Tag kurzzeitig aus dem
Lesefeld bewegen.
Timeout-Anzeige bei der Tag-Funktion
Wird der Tag länger als 30 Sekunden nicht bearbeitet, so wird die Funktion unterbrochen
und das Meldefenster "TIMEOUT" erscheint:
Bild 6-5
Sie können jetzt den Befehl mit "Abbrechen" komplett abbrechen oder mit "Wiederholen"
fortsetzen. Beim Fortsetzen wird der unterbrochene Befehl an der Stelle fortgesetzt, an
welcher er unterbrochen wurde.
Mobiles Handterminal SIMATIC RF310M
Betriebsanleitung, 07/2007, J31069-D0191-U001-A1-0018
Fortschritts-Anzeige bei der Tag-Funktion
Timeout-Anzeige bei der Tag-Funktion
Software SIMATIC RF310M
6.5 Die Funktionen im Menü "Tag"
