ALPINE ELECTRONICS, INC.
Tokyo office: 1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-8501, Japan
Tel.: (03) 3494-1101
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
Suite 203, 7300 Warden Ave. Markham,
Ontario L3R 9Z6, Canada
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
Je ll Moon Hwa CO.
23-5, 1 Ga, Pil-dong, Jung-gu, Seoul, Korea

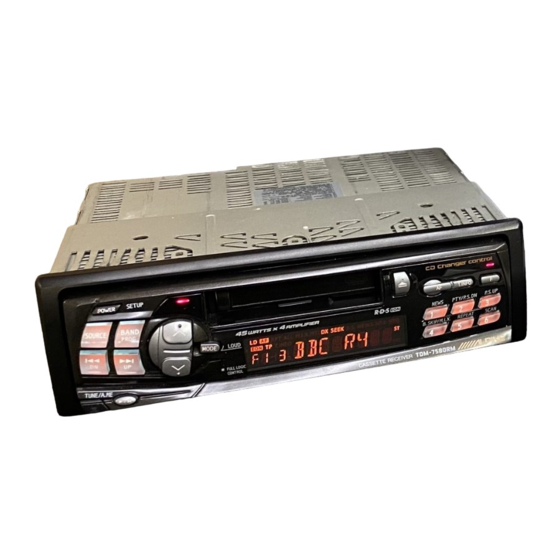

TDM-7583R
TDM-7581R
TDM-7580R
FM/MW/LW/RDS Cassette Receiver
• OWNER'S MANUAL
Please read before using this equipment.
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte vor
Gebrauch des Gerätes.
• MODE D'EMPLOI
Veuillez lire avant d'utiliser cet appareil.
• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.
• ISTRUZIONI PER L'USO
Si prega di leggere prima di utilizzare il
attrezzatura.
• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du läsa
igenom denna användarhandledning.
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
6-8 Fiveways Boulevarde Keysborough,
Victoria 3173, Australia
Tel.: (03) 9769-0000
ALPINE ELECTRONICS GmbH
Kreuzerkamp 7-11 40878 Ratingen, Germany
Tel.: 02102-45 50
ALPINE ITALIA S.p.A.
Via C. Colombo 8, 20090 Trezzano Sul Naviglio
MI, Italy
Tel.: 02-48 47 81
R
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue De La Belle Etoile, Z.I. Paris Nord Il
B.P. 50016 F-95945, Roissy, Charles De Gaulle
Cedex, France
Tel.: 01-48 63 89 89
ALPINE ELECTRONICS OF U.K., LTD.
13 Tanners Drive, Blakelands, Milton Keynes
MK14 5BU, U.K.
Tel.: 01908-61 15 56
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal De Gamarra 36, Pabellón 32
01013 Vitoria (Alava)-Apdo. 133, Spain
Tel.: 34-45-283588
Designed by ALPINE Japan
Printed in Korea (Y)
68P01434K21-O
EN
DE
FR
ES
IT
SE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alpine TDM-7583R
Inhaltszusammenfassung für Alpine TDM-7583R
- Seite 1 • ANVÄNDARHANDLEDNING Innan du använder utrustningen bör du läsa igenom denna användarhandledning. ALPINE ELECTRONICS, INC. ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD. ALPINE ELECTRONICS FRANCE S.A.R.L. Tokyo office: 1-1-8 Nishi Gotanda, 6-8 Fiveways Boulevarde Keysborough, (RCS PONTOISE B 338 101 280)
-
Seite 2: Inhaltsverzeichnis
Zufallswiedergabe ..........14 Anspielen der CD ..........14 Lautstärke-/Tiefen-/Höhen-/Balanceeinstellung (zwischen linkem und rechtem Kanal) und Anzeige von CD-Titeln (nur TDM-7583R) ..15 Betiteln von CDs (nur TDM-7583R) ....15 Überblendregelung (zwischen vorderen und hinteren Lautsprechern) ........5 Löschen von CD-Titeln (nur TDM-7583R) ..15 Ein- und Ausschalten der Loudness-Funktion ... -
Seite 3: Warnung
Andernfalls besteht Unfallgefahr, Feuergefahr oder die Andernfalls kann es zu Verletzungen oder Schäden am Gefahr eines elektrischen Schlags. Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler KLEINE GEGENSTÄNDE WIE BATTERIEN VON oder den nächsten Alpine-Kundendienst. KINDERN FERNHALTEN. - Seite 4 Versuchen Sie bitte nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten dem qualifizierten Alpine-Kundendienst. Einbauort Wählen Sie einen Einbauort, der dem TDM-7583R/TDM- 7581R/TDM-7580R Schutz bietet vor: • direkter Sonneneinstrahlung und Wärme • Feuchtigkeit und Nässe • Staub •...
-
Seite 5: Grundlegende Bedienvorgänge
• Anschluß an Fernbedienungs- Schnittstellenbox möglich Drücken Sie die POWER-Taste (Netztaste), um Sie können dieses Gerät über das Steuergerät das Gerät auszuschalten. des Fahrzeugs bedienen, wenn eine Alpine Drücken Sie die (Freigabe) Taste, um das Fernbedienungs-Schnittstellenbox Bedienteil ausrasten zu lassen. -
Seite 6: Ein- Und Ausschalten
N.F.P. ON: LW, Cassette und CD-Wechsler) individuell gespeichert. In dieser Einstellung ist der Vorverstärker- Je nach angeschlossenen Geräten können bestimmte ausgang des TDM-7583R von der Funktionen und Displayanzeigen nicht arbeiten. Überblendregelung ausgeschlossen. Dies ist ideal zum Ansteuern eines Subwoofer- Verstärkers. -
Seite 7: Rundfunkempfang
Rundfunkempfang SOURCE BAND DN g f UP TUNE / A.ME Stationstasten (1 bis 6) Drücken Sie die TUNE-Taste, um die Anzeigen Manuelle Abstimmung "DX" und "SEEK" auf dem Display zu aktivieren. In der DX-Betriebsart spricht der Sendersuchlauf Drücken Sie die SOURCE-Taste, bis die sowohl auf starke Nahsender als auch auf Rundfunkfrequenz im Display erscheint. -
Seite 8: Automatische Senderspeicherung
Wiederholen Sie den Vorgang, um bis zu 5 Einstellen gespeicherter Sender weitere Sender desselben Frequenzbands zu speichern. Drücken Sie die SOURCE-Taste, bis die Um Sender eines anderen Frequenzbands zu Frequenz im Display erscheint. speichern, wählen Sie das betreffende Band und wiederholen den oben beschriebenen Vorgang. -
Seite 9: Rds-Betrieb
RDS-Betrieb POWER/SETUP AF / T.INFO DN g f UP Stationstasten (1 bis 6) Einstellen der RDS-Funktion und Abrufen gespeicherter RDS- Empfangen von RDS-Sendern Festsender Drücken Sie die AF-Taste, um die RDS-Funktion RDS ist ein Rundfunk-Informationssystem, das zu aktivieren. sich des 57 kHz Zwischenträgers gewöhnlicher Bei aktivierter RDS-Funktion zeigt das Display UKW-Programme bedient. -
Seite 10: Ein- Und Ausschalten Des Notfallalarms
HINWEIS Ein- und Ausschalten des Notfallalarms Wenn Sie nach der PTY-Taste innerhalb von 5 Sekunden keine andere Taste drücken, wird die PTY-Funktion Halten Sie die SETUP-Taste mindestens 3 automatisch wieder aufgehoben. Sekunden lang gedrückt. Drücken Sie innerhalb von 5 Sekunden nach Wählen Sie mit Stationstaste 3 zwischen Aktivieren der PTY-Funktion die Taste DN g bzw. -
Seite 11: Nachrichten-Empfangspriorität
RDS-Betrieb POWER/SETUP NEWS Nachrichten-Empfangspriorität Empfang von RDS-Ortssendern Halten Sie die SETUP-Taste mindestens 3 Mit Hilfe der NEWS-Funktion können Sie das Sekunden lang gedrückt, um den Gerät so voreinstellen, daß ausgestrahlte Funktionseinstellmodus zu aktivieren. Nachrichten Empfangspriorität haben. Die Nachrichten-Empfangspriorität verhütet, daß Sie Drücken Sie die Stationstaste 2, um die wichtige Nachrichtensendungen verpassen, Ortssender-Empfangsfunktion einzuschalten... -
Seite 12: Cassettenwiedergabe
Cassette drücken Sie die Auswurftaste (c). Die Cassettenseitenanzeige verschwindet dabei vom Display. Dolby-B-Rauschunterdrückung Wenn die Cassette eingelegt ist, beginnt die (nur TDM-7583R) Wiedergabe automatisch, und im Display erscheint "TAPE". Legen Sie eine mit Dolby-B-Rauschunter- Drücken Sie die Auswurftaste (c), um die drückung bespielte Cassette ein, und drücken... -
Seite 13: Vor- Und Zurückspulen Des Bands
Cassettenwiedergabe PROG P.S.DN P.S.UP DN g f UP SCAN Titelsuchlauf Vor- und Zurückspulen des Bands Wenn Sie während der Wiedergabe die DN Um das Band schnell bis zum Anfang des g- bzw. f UP-Taste drücken, wird das spielenden Titels zurücklaufen zu lassen, tippen Sie die P.S. -
Seite 14: Cd-Wechsler-Wiedergabe
Alpine "CD-Wechsler (M-Bus)" mit 6-CD-Magazin erreicht ist. angeschlossen ist, können Sie auch dieses Gerät Mit der f UP-Taste können Sie zum Anfang des mit den Tasten Ihres TDM-7583R/TDM-7581R/ TDM-7580R bedienen. nächsten Titels vorgehen. Um einen der nachfolgenden Titel anzufahren, tippen Sie die Taste HINWEIS wiederholt an, bis der gewünschte Titel erreicht ist. -
Seite 15: Wiederholte Wiedergabe Eines Titels Oder Einer Cd
CD-Wechsler-Wiedergabe SOURCE TITLE Stationstasten SCAN DN g f UP M.I.X. REPEAT Wiederholte Wiedergabe eines Zufallswiedergabe Titels oder einer CD Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt. Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt. Drücken Sie die M.I.X.-Taste während der CD- Wiedergabe oder im Pausenzustand. -
Seite 16: Anzeige Von Cd-Titeln (Nur Tdm-7583R)
Drücken Sie die TITLE-Taste im CD-Betrieb. Bei erläutert fort, um die Namenseingabe jedem Tastendruck schaltet das Display um. abzuschließen. Betiteln von CDs (nur TDM-7583R) Halten Sie die Taste TITLE mindestens 3 Sekunden lang gedrückt, um den Titel zu speichern. Drücken Sie die TITLE-Taste, um auf HINWEIS Betitelungs-Betrieb zu schalten. -
Seite 17: Funktionen Auf Der Fernbedienung
A.PROC PROG " RUE-4185 REMOTE CONTROL UNIT Bedienelemente auf der Fernbedienung (nur TDM-7583R) 7 Taste 8 1 Stummschalttaste Radiobetrieb: Mit dieser Taste können Sie in Mit dieser Taste können Sie die Lautstärke sofort aufsteigender Reihenfolge wie unten dargestellt um 20 dB senken. Drücken Sie die Taste erneut, die im Radio gespeicherten Sender auswählen. -
Seite 18: Austauschen Der Batterien
! Taste 9 Austauschen der Batterien Radiobetrieb: Mit dieser Taste können Sie in absteigender Reihenfolge wie unten dargestellt Geeignete Batterien: Verwenden Sie zwei die im Radio gespeicherten Sender auswählen. Trockenbatterien der Größe "AAA" oder → 6 → 5 ... 1 gleichwertige Batterien. -
Seite 19: Information
Störungen o. dgl. - Reset-Schalter mit einem Kugelschreiber oder einem • Kein Single-Adapter. anderen spitzen Gegenstand hineindrücken. - CD-Single mit Hilfe eines Single-Adapters in das Magazin einlegen (von Alpine empfohlenen Adapter Radio verwenden). Kein Empfang. • Antenne nicht oder schlecht angeschlossen. -
Seite 20: Technische Daten
ERROR - 01 Empfangsbereich 531 bis 1.602 kHz Empfindlichkeit (IEC-Standard) • Störung im CD-Wechsler. 25,1 µV/28 dB - Alpine-Händler um Rat fragen. Magazin- LW-TEIL Auswurftaste drücken und Magazin herausziehen. Empfangsbereich 153 bis 281 kHz Anzeige prüfen. Magazin wieder einschieben. Falls... -
Seite 21: Hinweise Über Die Installation Und Anschlüsse
Zum Anschließen eines anderen Geräts werden unter Umständen Steckeradapter benötigt. Lassen NUR DAS VORGESCHRIEBENE ZUBEHÖR Sie sich diesbezüglich von Ihrem Alpine-Händler beraten. VERWENDEN UND DIESES SICHER EINBAUEN. Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt, oder WICHTIG! es läßt sich nicht sicher einbauen. -
Seite 22: Installation
Gerät mit Hilfe einer 3 Ziehen Sie das Gerät mit gelösten Stützleiste (nicht mitgeliefert) fixiert werden. Verriegelungsstiften aus dem Einbaurahmen. Schließen Sie die Kabel des TDM-7583R/TDM- <JAPANISCHES FAHRZEUG> 7581R/TDM-7580R gemäß den Anweisungen im Abschnitt ANSCHLÜSSE an. -
Seite 23: Anschlüsse
Hinweise über die Installation und Anschlüsse Anschlüsse Antenne ISO-Antennen- Konversionsstecker ISO- Antennenstecker EINGANG FÜR TONUNTERBRECHUNG (Rosa/Schwarz) An das Fahrzeugtelefon FERNEINSCHALT (Blau/Weiß) An den Verstärker bzw. Equalizer An die Motorantenne (Rot) ZÜNDUNG Zündschloß MASSE (Schwarz) MOTORANTENNE (Blau) BATTERIE (Gelb) Batterie " PIN-Belegung des DIN-Steckverbinders Power Supply Ground lgnition... - Seite 24 Kontaktfläche bietet (falls erforderlich, die Lackschicht an diesem Punkt abkratzen bzw. schmirgeln). • Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
