Montageanleitung
für die Fachkraft
Vitocell 100
Typ CVA

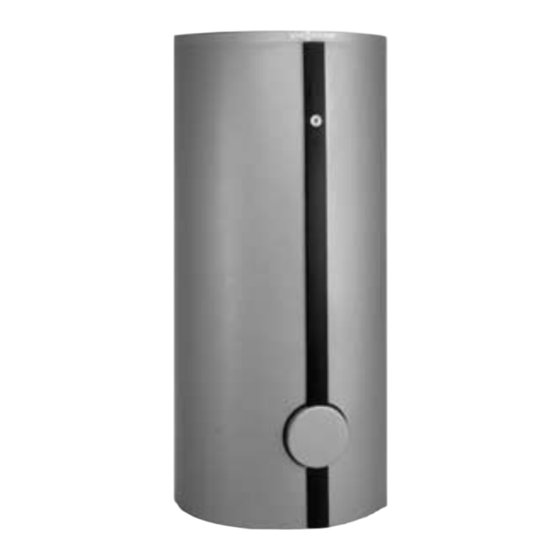

Innenbeheizter Speicher Wassererwärmer
750 und 1000 Liter Inhalt
Vitocell 100
5481 869
8/2000

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocell 100 Typ CVA

  • Seite 1 Montageanleitung für die Fachkraft Vitocell 100 Typ CVA Innenbeheizter Speicher Wassererwärmer 750 und 1000 Liter Inhalt Vitocell 100 5481 869 8/2000...
  • Seite 2: Sicherheitshinweise

    Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Arbeiten am Gerät Arbeiten an Gasinstallationen Die einschlägigen Sicherheitsbestim Montage, Wartung, Reparaturen dürfen nur von einem Installateur vor mungen der DIN, DIN EN, DVGW, TRF müssen von autorisierten Fachkräften genommen werden, der vom zuständi und VDE sind einzuhalten.
  • Seite 3: Speicher Wassererwärmer Aufstellen

    Aufstellung Speicher Wassererwärmer aufstellen Sicherheitshinweis! Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrieben wird, bei Frostgefahr entleert werden. 1. Beutel mit Typenschild, Thermo- meter und Tauchhülse vom Speicher körper abnehmen und aufbewahren. 2.
  • Seite 4 Aufstellung Speicher Wassererwärmer aufstellen (Fortsetzung) 1. Wärmedämm Mantel vorn auf die Nippel stecken. 2. Verschlussleisten des Wärmedämm Mantels miteinander verhaken. 3. Wärmedämm Matte auf den Speicher Wassererwärmer legen. 4. Deckel aufsetzen. 5. Typenschild neben dem Typenschild der Wärmedämmung aufkleben. 6. Flanschabdeckung in die Öffnung der Wärmedämmung einschieben.
  • Seite 5: Potenzialausgleich Anschließen

    Anschlüsse Potenzialausgleich anschließen Potenzialausgleich nach den techni c Den Potenzialausgleich nach den schen Anschlussbedingungen (TAB) technischen Vorschriften des örtli des örtlichen Energieversorungsunter chen EWs und den SEV Bestim nehmens und den VDE Bestimmungen mungen ausführen. ausführen. Speichertemperatursensor bzw. Temperaturregler einbauen Hinweis! Sensor nicht mit Isolierband umwi ckeln.
  • Seite 6: Heizwasserseitig Anschließen

    Anschlüsse Heizwasserseitig anschließen Hinweis! Temperaturregler und Sicherheitstemperaturbegrenzer müssen so eingestellt werden, dass die Trinkwassertemperatur im Speicher Wassererwärmer 95 ºC nicht überschreitet. Einzelne Speicherzelle Zulässige Heizwasser Vorlauftemperatur 160 ºC Zulässiger Betriebsüberdruck H heizwasserseitig 25 bar H trinkwasserseitig 10 bar Prüfüberdruck H heizwasserseitig 32,5 bar H trinkwasserseitig 13 bar...
  • Seite 7: Trinkwasserseitig Anschließen

    Anschlüsse Trinkwasserseitig anschließen Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). AV DFR MA EV AV Rückschlagklappe, federbelastet Beobachtbare Mündung der Aus blaseleitung Absperrventil DFR Durchflussregulierventil DMV Druckminderer Entleerung Kaltwasser Manometeranschluss RV1 Rückflussverhinderer RV2 Rückflussverhinderer/Rohrtrenner Sicherheitsventil Trinkwasserfilter...
  • Seite 8 Verbindung mit Fernheizungen mit heizwasserseitiger Rücklauftemperaturbegrenzung und/oder bei mehreren Zirkulationsleitungen Rückschlagklappe KW Kaltwasser WW Warmwasser Zirkulationsleitung Zirkulationspumpe Inbetriebnahme Inbetriebnahme des Speicher Wassererwärmers siehe Serviceanleitung. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (06452) 70 0 Telefax: (06452) 70 2780 www.viessmann.de...
