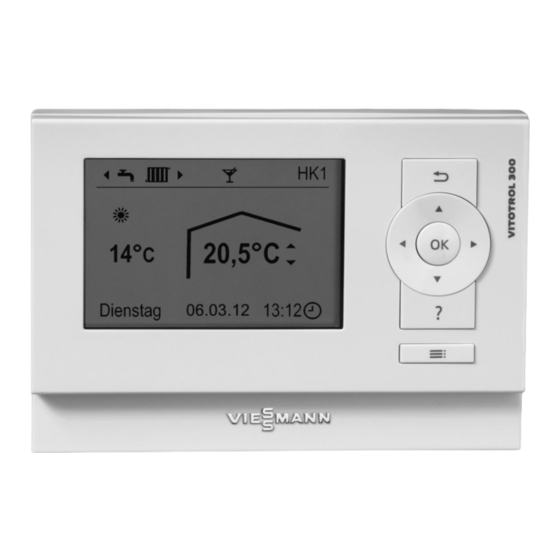

Viessmann VITOTROL 300-B Montage- Und Serviceanleitung Für Die Fachkraft
Fernbedienung für wärmepumpenregelung vitotronic 200, typ wo1c
Vorschau ausblenden
Andere Handbücher für VITOTROL 300-B:
- Bedienungsanleitung (80 Seiten) ,
- Montage- und serviceanleitung (16 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (12 Seiten)
Verwandte Anleitungen für Viessmann VITOTROL 300-B
Inhaltszusammenfassung für Viessmann VITOTROL 300-B
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 300-B Fernbedienung für Wärmepumpenregelung Vitotronic 200, Typ WO1C Gültigkeitshinweise siehe letzte Seite VITOTROL 300-B Bitte aufbewahren! 5585 017 6/2016...
- Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...
-
Seite 3: Inhaltsverzeichnis
Produktinformation ................. Montagevorbereitung Montageort ..................... Witterungsgeführter Betrieb ..............■ Betrieb mit Raumtemperatur-Aufschaltung ........■ Montageablauf Vitotrol 300-B Montage ................Vitotrol 300-B Anschluss ................ Mehrere Fernbedienungen anschließen ..........Bedienteil ein- und ausbauen ..............Inbetriebnahme Vitotrol 300-B konfigurieren ..............Meldungsanzeigen ........................ Einzelteillisten Bestellung von Einzelteilen .............. -
Seite 4: Information Symbole
Wohn- und Geschäftsbereichs vorgesehen. nicht eingewiesene Personen können das Gerät sicher bedienen. Produktinformation Mit einer Vitotrol 300-B können bis zu 3 Heizkreise Falls in die Anlage ein Wohnungslüftungs-System und ein separater Kühlkreis bedient werden. integriert ist, wird auch das zentrale Lüftungsgerät von... -
Seite 5: Montagevorbereitung
In diesem Raum darf kein weiteres Regelorgan vor- Hinweis handen sein. Falls an den Heizkörpern Thermostat- Falls die Vitotrol 300-B nicht an geeigneter Stelle plat- ventile angebracht sind, sind diese immer ganz zu öff- ziert werden kann, den separaten Raumtemperatur- nen. -
Seite 6: Montageablauf Vitotrol 300-B Montage
Aufladung abzuleiten. Abb. 1 Vitotrol 300-B Anschluss 2-adrige Leitung mit Leiterquerschnitt min. 0,75 mm, Hinweis Adern vertauschbar Leitung zur Vitotrol 300-B nicht unmittelbar mit Leitungslänge max. 50 m 230/400-V-Leitungen zusammen verlegen. Abb. 2 Vitotrol 300-B 2-poliger Stecker (Regelung oder KM-BUS-... -
Seite 7: Mehrere Fernbedienungen Anschließen
Montageablauf Mehrere Fernbedienungen anschließen Es können bis zu 3 Vitotrol 300-B an die Vitotronic Regelung angeschlossen werden. Vitotrol 200 und Vitotrol 300-B können gemeinsam an die Vitotronic Regelung angeschlossen werden. Variante 1 Variante 2 15 m 15 m 15 m... -
Seite 8: Inbetriebnahme Vitotrol 300-B Konfigurieren
Während der Fortschrittsbalken erscheint, können durch Drücken von die Konfiguration und die Bedienteilkennung angezeigt werden. Falls z. B. beim Austausch einer Vitotrol 300-B eine Vitotrol 300-A angeschlossen wurde, läuft der Fortschrittsbalken an der Vitotrol 300-A ständig. Wenn der Fortschrittsbalken erlischt, ist die Konfi- guration abgeschlossen. -
Seite 9: Meldungsanzeigen
Meldungsanzeigen Meldungsanzeigen Bei allen Meldungen blinkt das zugehörende Mel- OK, um den Meldungstext mit Meldungscode anzuzei- dungssymbol im Display. gen. Bedeutung der Meldungen Anzeige Bedeutung Störung „ “ Die Anlage ist nicht mehr im normalen Betrieb, der Fehler muss schnellst- ■... - Seite 10 Meldungsanzeigen Meldungsanzeigen (Fortsetzung)
-
Seite 11: Einzelteillisten
Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste) -
Seite 12: Vitotrol 300-B
Einzelteillisten Vitotrol 300-B 0001 0003 0002 0004 0005 0006 Abb. 5... - Seite 13 Einzelteillisten Vitotrol 300-B (Fortsetzung) Pos. Einzelteil 0001 Bedienteil 0002 Wandmontagesockel 0003 Abdeckung Wandmontagesockel 0004 Befestigungsmaterial und Stecker 0005 Montage- und Serviceanleitung 0006 Bedienungsanleitung...
-
Seite 14: Technische Daten
Technische Daten Technische Daten Spannungsversorgung Über KM-BUS Leistungsaufnahme 0,5 W Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur Betrieb 0 bis +40 °C ■ Lagerung und Transport 20 bis +65 °C − ■ Einstellbereich des Raumtemperatur-Sollwerts 10 bis 30 °C... -
Seite 15: Bescheinigungen
Bescheinigungen Konformitätserklärung Vitotrol 300-B Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2011/65/EU RoHS II 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie Angewandte Normen: EN 55014-2:2008... -
Seite 16: Stichwortverzeichnis
Stichwortverzeichnis Montage............... 6 Anschluss Montageort..............5 – Mehrere Vitotrol 300-B..........7 Produktinformation............4 Bestimmungsgemäße Verwendung......4 Quittierte Meldung aufrufen..........9 Einzelteilliste...............11 Raumtemperatur-Aufschaltung........5 Fernbedienung – Ausbauen..............7 – Einbauen..............7 Störungsanzeige............9 Inbetriebnahme............8 Technische Daten............14 Information..............4 Vitotrol 300-B Konformitätserklärung..........15 –...
